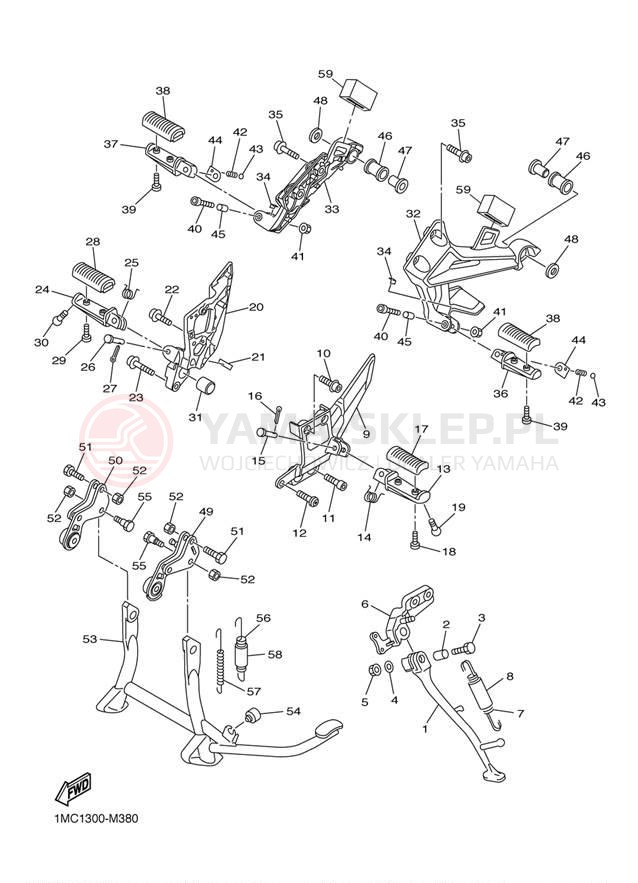

Schemat "Stopka postojowa i podnóżki" do Yamaha FJR1300A FJR13AECR/FJR13AER
Lp. nazwa i numer części cena
Lp. nazwa i numer części cena
1

STAND, SIDE

5JW-27311-00-00

334.58
2

COLLAR

90387-10007-00

52.29
3

BOLT

90101-10025-00

41.60
4

WASHER

92990-10200-00

wysyłka w 3-7 dni

8.35
5

NUT,U

95617-10100-00

24.98
6

BRACKET, SIDE STAND

3P6-27321-00-00

1028.67
7

SPRING, TENSION

90506-20008-00

91.54
8

HOSE (L60)  (L60)

90445-197J2-00

21.64
9

BRACKET 2

1MC-27442-00-00

641.04
10

BOLT, HEXAGON SOCKET

90110-08097-00

7.84
11

BOLT

90109-10058-00

70.82
12

SCREW

90149-10001-00

20.18
13

FOOTREST

4BH-27451-01-00

201.45
14

SPRING, TORSION

90508-183B9-00

18.07
15

PIN,CLEVIS

91701-08042-00

41.60
16

PIN,COTTER

91490-25020-00

wysyłka 24-48h (ponad 10 szt.)

7.84
17

COVER,FOOTREST

4BP-27413-00-00

110.66
18

SCREW, PAN

98507-05014-00

wysyłka 24-48h (3 szt.)

3.53
19

BOLT

90109-08204-00

wysyłka 24-48h (2 szt.)

16.42
20

BRACKET 3

1MC-27443-00-00

1192.53
21

LABEL,OIL

3TU-2178A-00-00

16.91
22

BOLT, HEXAGON SOCKET

90110-08062-00

10.20
24

FOOTREST

4BH-27461-01-00

201.45
25

SPRING, TORSION

90508-184B0-00

18.07
26

PIN,CLEVIS

91702-08040-00

39.68
31

BUSH,SOLID

90380-20213-00

172.36
32

BRACKET 4

1MC-2741L-00-00

1192.53
33

BRACKET 5

1MC-2742L-00-00

1192.53
34

SEAL

5JW-23844-00-00

wysyłka w 3-7 dni

20.65
36

FOOTREST, REAR 1

5LV-27431-01-00

203.18
37

FOOTREST, REAR 2

5LV-27441-01-00

203.18
40

BOLT, HEXAGON SOCKET

91312-06040-00 => 90110-06X76-00

12.87
40

BOLT, HEXAGON SOCKET

90110-06X76-00

12.87
41

NUT-U

95604-06200-00

8.35
42

SPRING, COMPRESSION

90501-15001-00

8.49
43

BALL 1/4

93501-04011-00

wysyłka 24-48h (ponad 10 szt.)

2.13
44

WASHER, SPECIAL

5JJ-27437-01-00

32.10
45

COLLAR

90387-06014-00

17.85
46

DAMPER, FOOTREST 2

36Y-27424-01-00

50.16
47

COLLAR

90387-10048-00

74.87
48

WASHER,PLATE

90201-10669-00

14.29
49

BRACKET, MAIN STAND

1MC-27151-00-00

706.76
50

BRACKET, MAIN STAND

1MC-27152-00-00

543.60
51

BOLT

90101-10004-00

12.12
52

NUT,SELF LOCKING

95602-10200-00

wysyłka 24-48h (6 szt.)

21.64
53

STAND, MAIN

5P5-27111-11-00

1992.23
53

STAND, MAIN

5P5-27111-10-00 => 5P5-27111-11-00

1992.23
54

STOPPER,MAIN STAND

116-27114-00-00

28.52
55

BOLT

90109-10029-00

45.73
56

SPRING, TENSION

90506-40001-00

214.45
57

SPRING, TENSION

90506-23001-00

42.79
58

HOSE (L0)  (L60)

90445-170K9-00

44.92
59

SIDE CASE BRACKET RU  SET OF 2

5VS-W9753-00-00

113.00
