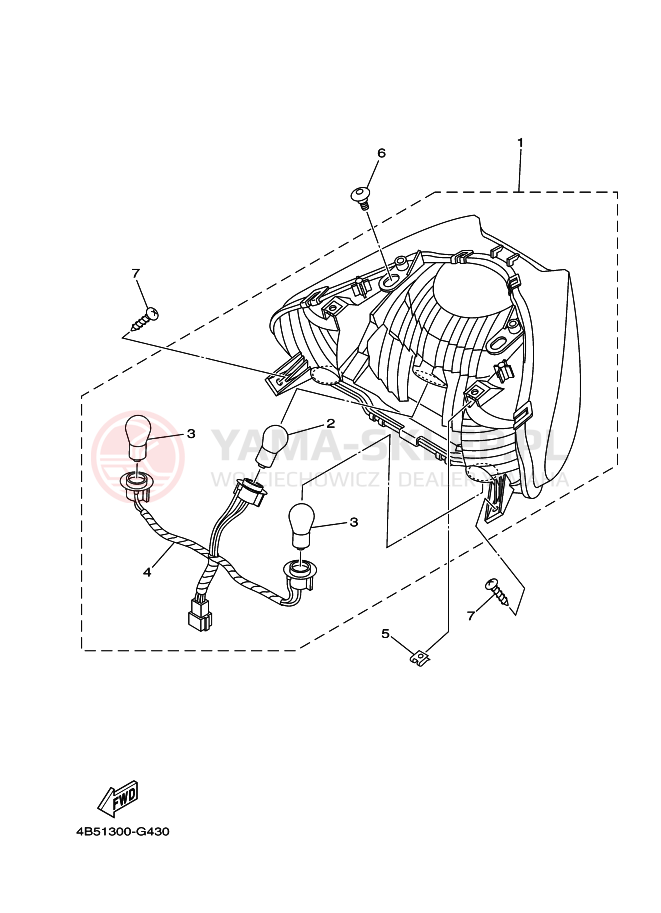

Schemat "Oświetlenie tył" do Yamaha TMAX

Lp.	nazwa i numer części	cena
1	TAILLIGHT UNIT ASSY 4B5-84710-01-00 4B5847100100 4B5-84710-01-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	1159.19 zł 1043.27 złnajniższa cena: 1043.27 zł 1043.27
2	.BULB 137-84714-60-00 => 838-84714-01-00 137847146000 137-84714-60 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	25.03 zł 22.53 złnajniższa cena: 22.53 zł 22.53
2	.BULB 838-84714-01-00 838847140100 838-84714-01-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	25.03 zł 22.53 złnajniższa cena: 22.53 zł 22.53
3	BULB, FLASHER (12V (12V PY21W) 59C-83311-00-00 59C833110000 59C-83311-00-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
3	BULB, FLASHER (12V (12V PY21W) 5RU-83331-00-00 => 59C-83311-00-00 5RU833310000 5RU-83331-00-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
4	CORD ASSY 4B5-84312-00-00 4B5843120000 4B5-84312-00-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	249.76 zł 224.78 złnajniższa cena: 224.78 zł 224.78
5	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	BOLT 90109-06249-00 901090624900 90109-06249-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
7	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 24-48H (10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
7	SCREW, TAPPING 97702-50016-00 => 90167-05077-00 977025001600 97702-50016-00 https://yama-sklep.pl/image/scheme/244e9af8c25222af335317f8197b2a5490344235313330302d47343330.png wysyłamy w 24-48H (10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
