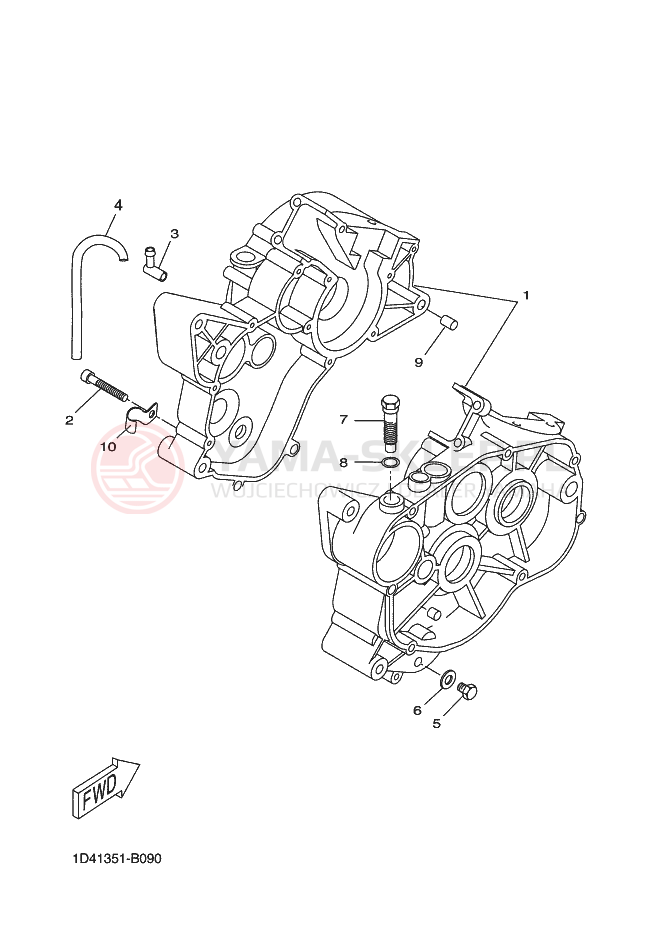

Schemat "Obudowa silnika" do Yamaha DT50R

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY 1D4-E5150-01-00 1D4E51500100 1D4-E5150-01 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	2452.82 zł 2207.54 złnajniższa cena: 2207.54 zł 2207.54
1	CRANKCASE ASSY 1D4-E5150-10-00 1D4E51501000 1D4-E5150-10 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	2452.82 zł 2207.54 złnajniższa cena: 2207.54 zł 2207.54
2	BOLT, HEXAGON SOCKET 90110-06X76-00 9011006X7600 901-1006X-76-00 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	13.32 zł 11.99 złnajniższa cena: 11.99 zł 11.99
2	BOLT, HEXAGON SOCKET 9131N-06040-00 => 90110-06X76-00 9131N0604000 9131N-06040 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	13.32 zł 11.99 złnajniższa cena: 11.99 zł 11.99
3	BREATHER 3FN-E5371-00-00 3FNE53710000 3FN-E5371-00 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	18.70 zł 16.83 złnajniższa cena: 16.83 zł 16.83
4	HOSE 90445-05773-00 904450577300 90445-05773-00 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	36.69 zł 33.02 złnajniższa cena: 33.02 zł 33.02
5	BOLT 90101-08873-00 901010887300 90101-08873 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
6	WASHER, PLATE 90201-08X01-00 9020108X0100 90201-08X01 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
7	BOLT 90101-12874-00 901011287400 90101-12874 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	37.55 zł 33.80 złnajniższa cena: 33.80 zł 33.8
8	GASKET 90430-12823-00 904301282300 90430-12823 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	11.02 zł 9.92 złnajniższa cena: 9.92 zł 9.92
9	PIN, DOWEL 1TK-E5181-00-00 1TKE51810000 1TK-E5181-00-00 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	7.36 zł 6.62 złnajniższa cena: 6.62 zł 6.62
9	PIN, DOWEL 91812-12805-00 => 1TK-E5181-00-00 918121280500 91812-12805 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	7.36 zł 6.62 złnajniższa cena: 6.62 zł 6.62
10	CLAMP 90465-08X00-00 9046508X0000 90465-08X00 https://yama-sklep.pl/image/scheme/24e730b07baf0134decdee698f1901c73a314434313335312d42303930.png wysyłamy w 3-7 dni	80.91 zł 72.82 złnajniższa cena: 72.82 zł 72.82
