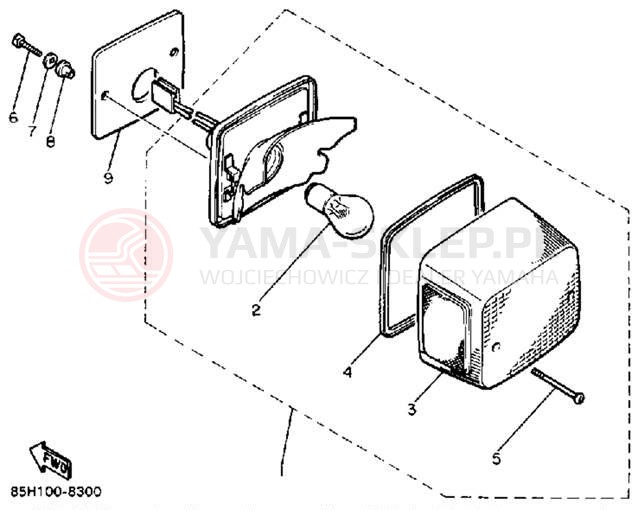

Schemat "Oświetlenie tył" do Yamaha SNOSCOOT (ELEC START) SV80EN

Lp.	nazwa i numer części	cena
1	TAILLIGHT UNIT ASY 85G-84710-00-00 85G847100000 85G-84710-00-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	269.37 zł 242.43 zł najniższa cena: 242.43 zł 242.43
2	BULB(12V32/3CP)1157 (12V-21/5W) 137-84714-61-XX 1378471461XX 137-84714-61-XX https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni
4	GASKET,LENS 1M1-84523-60-00 => 3TJ-14457-00-00 1M1845236000 1M1-84523-60-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	43.51 zł 39.16 zł najniższa cena: 39.16 zł 39.16
4	GASKET,LENS 3TJ-14457-00-00 3TJ144570000 3TJ-14457-00-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	43.51 zł 39.16 zł najniższa cena: 39.16 zł 39.16
5	SCREW, ADJUSTER 5BF-8433E-00-00 5BF8433E0000 5BF-8433E-00-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
5	SCREW, ADJUSTER 90157-04111-00 => 5BF-8433E-00-00 901570411100 90157-04111-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
6	BOLT 90109-06005-00 901090600500 90109-06005-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	17.00 zł 15.30 zł najniższa cena: 15.30 zł 15.3
7	WASHER,PLATE 90201-08103-00 902010810300 90201-08103-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	18.47 zł 16.62 zł najniższa cena: 16.62 zł 16.62
8	DAMPER 1M1-84527-60-00 1M1845276000 1M1-84527-60-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	24.11 zł 21.70 zł najniższa cena: 21.70 zł 21.7
9	SEAT,BASE 1M1-84512-60-00 1M1845126000 1M1-84512-60-00 https://yama-sklep.pl/image/scheme_us/288877ff1c4dfd23a21897974cbb5971603131363232355f696d672e6a7067.jpg wysyłamy w 3-7 dni	46.49 zł 41.84 zł najniższa cena: 41.84 zł 41.84
