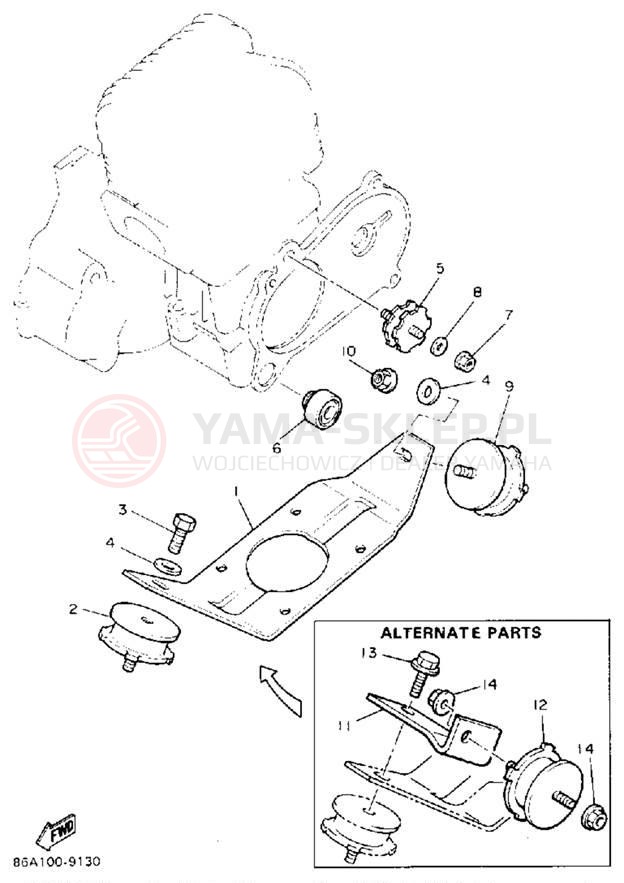

Schemat "Mocowanie silnika" do Yamaha BRAVO BR250P

Lp.	nazwa i numer części	cena
1	BRACKET,ENGINE 1 8R4-21411-00-00 8R4214110000 8R4-21411-00-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	206.64 zł 185.98 złnajniższa cena: 185.98 zł 185.98
2	DAMPER,RUBBER 1 8R4-21485-00-00 8R4214850000 8R4-21485-00-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	351.60 zł 316.44 złnajniższa cena: 316.44 zł 316.44
3	BOLT,WASHER BASED 90105-10147-00 901051014700 90105-10147-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	40.36 zł 36.32 złnajniższa cena: 36.32 zł 36.32
4	WASHER,PLATE 90201-10321-00 902011032100 90201-10321-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	50.97 zł 45.87 złnajniższa cena: 45.87 zł 45.87
5	DAMPER 2 8V7-21486-00-00 8V7214860000 8V7-21486-00-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	353.11 zł 317.80 złnajniższa cena: 317.80 zł 317.8
6	DAMPER 8R4-21488-01-00 8R4214880100 8R4-21488-01-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.54 zł 27.49 złnajniższa cena: 27.49 zł 27.49
7	NUT, FLANGE 95704-08500-00 957040850000 95704-08500-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
8	WASHER 92990-08200-00 929900820000 92990-08200-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
9	DAMPER 2 8F3-21486-00-00 8F3214860000 8F3-21486-00-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	378.45 zł 340.61 złnajniższa cena: 340.61 zł 340.61
10	NUT,SPEC'L SHAPE 90179-10279-00 901791027900 90179-10279-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	43.27 zł 38.94 złnajniższa cena: 38.94 zł 38.94
11	BRACKET,ENGINE 2 AP 86A-21419-00-00 86A214190000 86A-21419-00-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 3-7 dni	451.74 zł 406.57 złnajniższa cena: 406.57 zł 406.57
13	BOLT, FLANGE 95817-10020-00 958171002000 95817-10020-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
14	NUT, FLANGE 95704-10500-00 957041050000 95704-10500-00 https://yama-sklep.pl/image/scheme_us/28898723f86b3d40ae99ec62a8cf7942ed3131353233335f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
