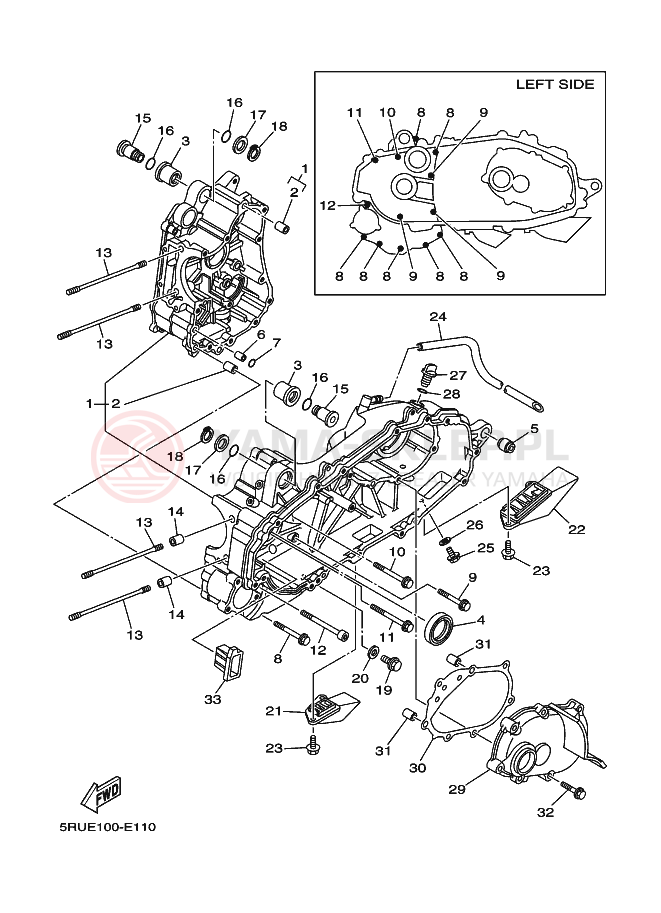

Schemat "Obudowa silnika" do Yamaha YP400ABS

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY 5RU-15100-04-00 5RU151000400 5RU-15100-04 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	8214.14 zł 7392.73 złnajniższa cena: 7392.73 zł 7392.73
2	PIN,DOWEL 99530-10114-00 => 91810-14X00-00 995301011400 99530-10114-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (ponad 10 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
3	HOLDER 5RU-15378-00-00 5RU153780000 5RU-15378-00-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	209.89 zł 188.90 złnajniższa cena: 188.90 zł 188.9
4	OIL SEAL 93102-40017-00 931024001700 93102-40017-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	101.82 zł 91.64 złnajniższa cena: 91.64 zł 91.64
5	BUSH, REAR SHOCK ABS 5RU-22216-00-00 5RU222160000 5RU-22216-00-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	124.78 zł 112.30 złnajniższa cena: 112.30 zł 112.3
6	PIN, DOWEL 99530-08012-00 995300801200 99530-08012-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (4 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
7	O-RING 93210-08561-00 932100856100 93210-08561-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	8.67 zł 7.80 złnajniższa cena: 7.80 zł 7.8
8	BOLT, FLANGE 95022-06070-00 950220607000 95022-06070-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
9	BOLT, FLANGE 95022-08060-00 950220806000 95022-08060-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
10	BOLT, FLANGE 95022-08080-00 950220808000 95022-08080-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	17.93 zł 16.14 złnajniższa cena: 16.14 zł 16.14
11	BOLT, FLANGE 95022-08090-00 950220809000 95022-08090 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
12	BOLT 91312-08100-00 913120810000 91312-08100 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
13	BOLT, STUD 90116-10022-00 901161002200 90116-10022-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	62.78 zł 56.50 złnajniższa cena: 56.50 zł 56.5
14	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
15	COLLAR, UNION 5RU-15372-00-00 5RU153720000 5RU-15372-00-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	105.20 zł 94.68 złnajniższa cena: 94.68 zł 94.68
16	O-RING 93210-18397-00 932101839700 93210-18397-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (1 szt.)	14.12 zł 12.71 złnajniższa cena: 12.71 zł 12.71
17	WASHER, PLATE 90201-18019-00 902011801900 90201-18019 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
18	CIRCLIP 99009-18400-00 990091840000 99009-18400-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
19	PLUG, STRAIGHT SCREW 90340-12006-00 903401200600 90340-12006-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (3 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
20	GASKET 90430-12213-00 904301221300 90430-12213-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (8 szt.)	20.32 zł 18.29 złnajniższa cena: 18.29 zł 18.29
21	DUCT, AIR 5RU-15473-00-00 5RU154730000 5RU-15473-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	108.77 zł 97.89 złnajniższa cena: 97.89 zł 97.89
22	DUCT, AIR 5RU-15475-00-00 5RU154750000 5RU-15475-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	118.62 zł 106.76 złnajniższa cena: 106.76 zł 106.76
23	BOLT, FLANGE 90105-06080-00 => 95812-06014-00 901050608000 90105-06080-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
23	BOLT, FLANGE 95812-06014-00 958120601400 95812-06014-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
24	HOSE (L330) (L330) 90445-135J8-00 90445135J800 90445-135J8-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	73.31 zł 65.98 złnajniższa cena: 65.98 zł 65.98
25	BOLT,FLANGE (JN5) 95812-08016-00 => 90105-08X15-00 958120801600 95812-08016-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (6 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
25	BOLT,FLANGE (JN5) 90105-08X15-00 9010508X1500 901-0508X-15-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (6 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
26	WASHER,PLATE 90430-08119-00 => 90201-08087-00 904300811900 90430-08119-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (3 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
27	PLUG, OIL 2T4-15363-00-00 2T4153630000 2T4-15363-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	27.32 zł 24.59 złnajniższa cena: 24.59 zł 24.59
28	O-RING 93210-14579-00 932101457900 93210-14579-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (4 szt.)	6.19 zł 5.57 złnajniższa cena: 5.57 zł 5.57
28	O-RING 93210-14104-00 => 93210-14579-00 932101410400 93210-14104-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (4 szt.)	6.19 zł 5.57 złnajniższa cena: 5.57 zł 5.57
29	COVER, CRANKCASE 2 5RU-15421-00-00 5RU154210000 5RU-15421-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	507.62 zł 456.86 złnajniższa cena: 456.86 zł 456.86
30	GASKET, CRANKCASE CO 5RU-15461-00-00 5RU154610000 5RU-15461-00-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	95.31 zł 85.78 złnajniższa cena: 85.78 zł 85.78
31	PIN,DOWEL 99530-10114-00 => 91810-14X00-00 995301011400 99530-10114-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (ponad 10 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
32	BOLT, FLANGE 95022-08040-00 950220804000 95022-08040-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 24-48H (1 szt.)	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
33	DUCT, AIR 5RU-15477-00-00 5RU154770000 5RU-15477-00-00 https://yama-sklep.pl/image/scheme/24dcba3d44a2b58016b1fa26e676ec5e3b355255453130302d45313130.png wysyłamy w 3-7 dni	43.81 zł 39.43 złnajniższa cena: 39.43 zł 39.43
