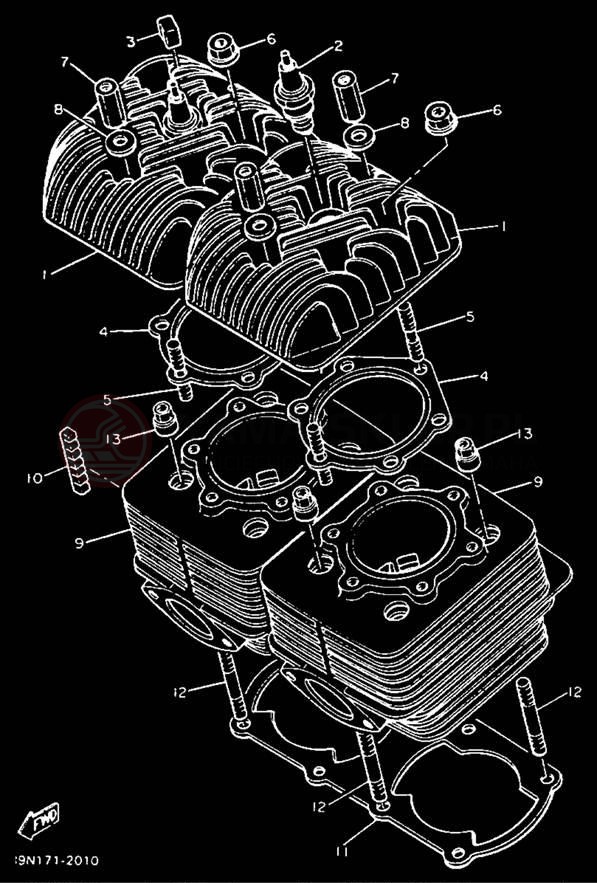

Schemat "głowica" do Yamaha VK540 II VK540ET

Lp.	nazwa i numer części	cena
1	HEAD,CYLINDER 1 U.R. STD 8R6-11111-00-00 8R6111110000 8R6-11111-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	830.58 zł 747.52 zł najniższa cena: 747.52 zł 747.52
2	BR9ES NGK SCREW TOP (NGK BR9ES) BR9-ES000-00-00 BR9ES0000000 BR9-ES000-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	ABSORBER 1 83R-11161-00-00 83R111610000 83R-11161-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	23.36 zł 21.02 zł najniższa cena: 21.02 zł 21.02
4	GASKET,CYL HEAD 1 83R-11181-00-00 83R111810000 83R-11181-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	124.25 zł 111.83 zł najniższa cena: 111.83 zł 111.83
5	BOLT,STUD 90116-08104-00 901160810400 90116-08104-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	54.12 zł 48.71 zł najniższa cena: 48.71 zł 48.71
6	NUT, FLANGE 95704-08500-00 957040850000 95704-08500-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	9.37 zł 8.43 zł najniższa cena: 8.43 zł 8.43
7	NUT,SPEC'L SHAPE 90179-08269-00 901790826900 90179-08269-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	37.55 zł 33.80 zł najniższa cena: 33.80 zł 33.8
8	WASHER,PLATE 90201-08100-00 902010810000 90201-08100-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.49 zł 14.84 zł najniższa cena: 14.84 zł 14.84
9	CYLINDER 1 83R-11311-00-00 83R113110000 83R-11311-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	2789.03 zł 2510.13 zł najniższa cena: 2510.13 zł 2510.13
10	ABSORBER 2 83R-11162-00-00 83R111620000 83R-11162-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	44.80 zł 40.32 zł najniższa cena: 40.32 zł 40.32
11	GASKET,CYLINDER 89N-11351-00-00 89N113510000 89N-11351-00-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	26.57 zł 23.91 zł najniższa cena: 23.91 zł 23.91
12	BOLT,STUD 90116-08302-00 901160830200 90116-08302-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	42.09 zł 37.88 zł najniższa cena: 37.88 zł 37.88
13	NUT,SPEC'L SHAPE 90179-08268-00 901790826800 90179-08268-00 https://yama-sklep.pl/image/scheme_us/28d2d311a8825912e355eaeff4b6ccaf8a3131343238325f696d672e6a7067.jpg wysyłamy w 3-7 dni	36.60 zł 32.94 zł najniższa cena: 32.94 zł 32.94
