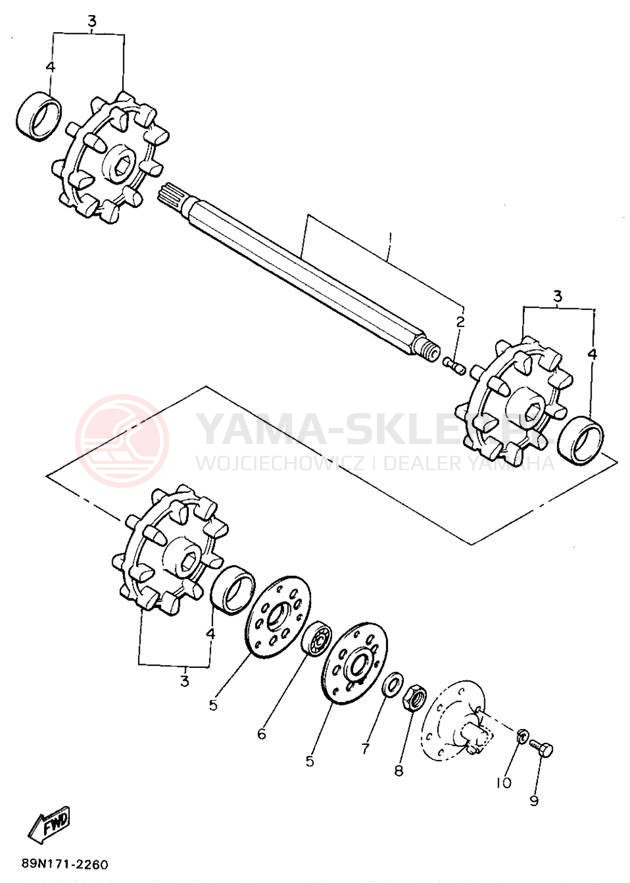

Schemat "Układ napędowy" do Yamaha VK540 II VK540EU

Lp.	nazwa i numer części	cena
1	AXLE, FRONT 83R-W4751-10-00 83RW47511000 83R-W4751-10-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	2243.48 zł 2019.13 zł najniższa cena: 2019.13 zł 2019.13
2	CONNECTOR 8K4-47577-00-00 8K4475770000 8K4-47577-00-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	56.83 zł 51.15 zł najniższa cena: 51.15 zł 51.15
3	WHEEL,SPROCKET 1 83R-W4753-01-00 83RW47530100 83R-W4753-01-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	685.97 zł 617.37 zł najniższa cena: 617.37 zł 617.37
4	COLLAR 90387-514Y2-00 90387514Y200 90387-514Y2-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	100.18 zł 90.16 zł najniższa cena: 90.16 zł 90.16
5	HOUSING,FRONT AXLE 83R-47551-00-00 83R475510000 83R-47551-00-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	214.34 zł 192.91 zł najniższa cena: 192.91 zł 192.91
6	BEARING (B6005) 93306-00507-00 933060050700 93306-00507-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	153.58 zł 138.22 zł najniższa cena: 138.22 zł 138.22
7	WASHER,CONICAL SPR 90208-25045-00 902082504500 90208-25045-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	48.12 zł 43.31 zł najniższa cena: 43.31 zł 43.31
8	NUT,HEXAGON 90170-25367-00 901702536700 90170-25367-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	44.13 zł 39.72 zł najniższa cena: 39.72 zł 39.72
9	BOLT 97017-08016-00 970170801600 97017-08016-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
10	WASHER (JN5) 92907-08100-00 929070810000 92907-08100-00 https://yama-sklep.pl/image/scheme_us/2873bd897769cb531ed40bcdc2030e4ec43131333631325f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
