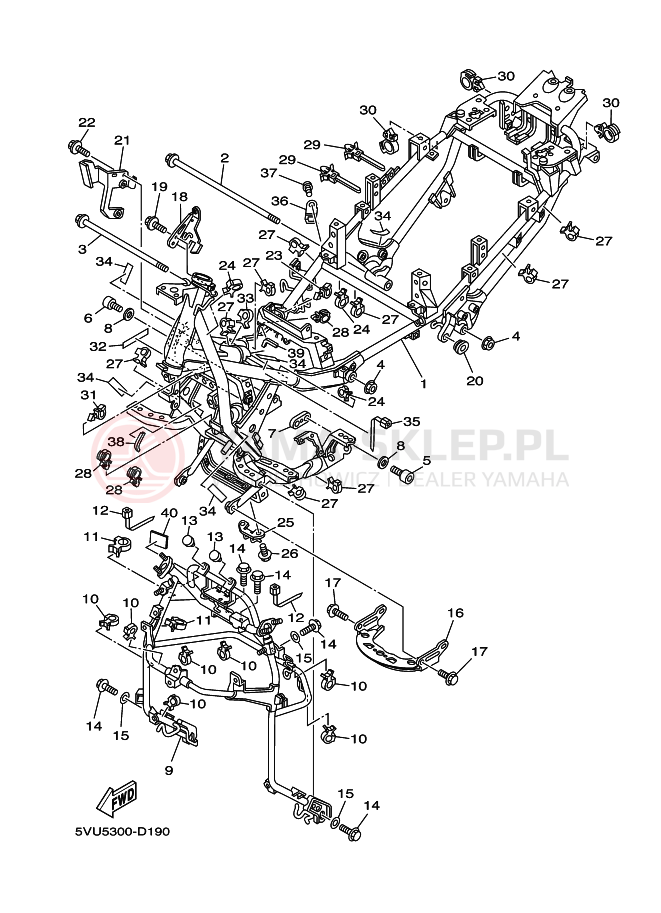

rama

poprzedni następny

Lp.	nazwa i numer części	cena
1	FRAME COMP. 5VU-21110-A0-00 5VU21110A000 5VU-21110-A0 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	12170.10 zł 10953.09 złnajniższa cena: 10953.09 zł 10953.09
2	BOLT,WASHER BASED 90105-12106-00 901051210600 90105-12106-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	149.36 zł 134.42 złnajniższa cena: 134.42 zł 134.42
3	BOLT, FLANGE 90105-12760-00 901051276000 90105-12760 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	266.26 zł 239.63 złnajniższa cena: 239.63 zł 239.63
4	NUT,U FLANGE 95607-12200-00 956071220000 95607-12200-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	51.41 zł 46.27 złnajniższa cena: 46.27 zł 46.27
5	BOLT,SOCKET 91317-10050-00 913171005000 91317-10050-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	31.93 zł 28.74 złnajniższa cena: 28.74 zł 28.74
6	BOLT, SOCKET HEAD 91317-10030-00 913171003000 91317-10030-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	33.49 zł 30.14 złnajniższa cena: 30.14 zł 30.14
7	SPACER 5VU-21459-A0-00 5VU21459A000 5VU-21459-A0 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	612.17 zł 550.95 złnajniższa cena: 550.95 zł 550.95
8	WASHER,PLATE 90201-100F7-00 90201100F700 90201-100F7-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
8	WASHER,PLATE 90201-10430-00 => 90201-100F7-00 902011043000 90201-10430 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
9	STAY 1 5VU-28356-A0-00 5VU28356A000 5VU-28356-A0 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	2058.53 zł 1852.68 złnajniższa cena: 1852.68 zł 1852.68
10	CLAMP 90464-10190-00 904641019000 90464-10190-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
11	CLAMP 90464-25217-00 904642521700 90464-25217-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
12	CLAMP 90464-25003-00 904642500300 90464-25003-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
13	STOPPER,MAIN STAND 116-27114-00-00 116271140000 116-27114-00-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	29.52 zł 26.57 złnajniższa cena: 26.57 zł 26.57
14	BOLT,FLANGE (JN5) 90105-08X15-00 9010508X1500 901-0508X-15-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (8 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
14	BOLT,FLANGE (JN5) 95807-08016-00 => 90105-08X15-00 958070801600 95807-08016 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (8 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
15	WASHER,PLATE 90201-087F0-00 90201087F000 90201-087F0-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	18.91 zł 17.02 złnajniższa cena: 17.02 zł 17.02
16	PROTECTOR 5GJ-2117G-01-00 5GJ2117G0100 5GJ-2117G-01 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	264.51 zł 238.06 złnajniższa cena: 238.06 zł 238.06
17	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
17	BOLT, FLANGE 95807-06012-00 => 95817-06012-00 958070601200 95807-06012-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
18	STAY, LEG SHIELD 3 5VU-2832F-00-00 5VU2832F0000 5VU-2832F-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	198.51 zł 178.66 złnajniższa cena: 178.66 zł 178.66
19	BOLT,FLANGE 95807-06010-00 => 95817-06010-00 958070601000 95807-06010-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
19	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
20	GROMMET 90480-01558-00 904800155800 90480-01558-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (6 szt.)	13.32 zł 11.99 złnajniższa cena: 11.99 zł 11.99
21	BRACKET, IGNITION COIL 5GJ-82316-01-00 5GJ823160100 5GJ-82316-01 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	131.29 zł 118.16 złnajniższa cena: 118.16 zł 118.16
22	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
22	BOLT,FLANGE 95807-06010-00 => 95817-06010-00 958070601000 95807-06010-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
23	CLAMP 90464-07001-00 904640700100 90464-07001-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
24	CLAMP 90464-15192-00 904641519200 90464-15192-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (3 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
25	STAY 1 5GJ-21587-00-00 5GJ215870000 5GJ-21587-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	109.80 zł 98.82 złnajniższa cena: 98.82 zł 98.82
26	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
26	BOLT,FLANGE 95807-06010-00 => 95817-06010-00 958070601000 95807-06010-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
27	CLAMP 90464-10190-00 904641019000 90464-10190-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
28	CLAMP 90464-13249-00 904641324900 90464-13249-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 24-48H (4 szt.)	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
29	CLAMP 90464-12089-00 => 90464-10112-00 904641208900 90464-12089 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	16.36 zł 14.72 złnajniższa cena: 14.72 zł 14.72
29	CLAMP 90464-10112-00 904641011200 90464-10112-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	16.36 zł 14.72 złnajniższa cena: 14.72 zł 14.72
30	CLAMP 90464-18246-00 904641824600 90464-18246-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	7.55 zł 6.80 złnajniższa cena: 6.80 zł 6.8
31	CLAMP 90464-07001-00 904640700100 90464-07001-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
32	PROTECTOR, FUEL TANK 3HA-24141-00-00 3HA241410000 3HA-24141-00-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	67.19 zł 60.47 złnajniższa cena: 60.47 zł 60.47
33	CLAMP 90464-09129-00 904640912900 90464-09129-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
34	DAMPER 5VU-21717-00-00 5VU217170000 5VU-21717-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	12.76 zł 11.48 złnajniższa cena: 11.48 zł 11.48
35	BAND,SWITCH CORD 90465-13M24-00 => 437-83936-11-00 9046513M2400 90465-13M24-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
36	HOLDER, BRAKE HOSE 5VU-2587A-20-00 5VU2587A2000 5VU-2587A-20 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	291.71 zł 262.54 złnajniższa cena: 262.54 zł 262.54
37	SCREW(3GG) 92017-06012-00 920170601200 92017-06012-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
38	MOLD,FUEL TANK 4BP-24188-00-00 => 1HX-24188-01-00 4BP241880000 4BP-24188-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	58.57 zł 52.71 złnajniższa cena: 52.71 zł 52.71
38	MOLD,FUEL TANK 1HX-24188-01-00 1HX241880100 1HX-24188-01-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	58.57 zł 52.71 złnajniższa cena: 52.71 zł 52.71
39	MOLD,FUEL TANK 4GY-24188-00-00 => 1HX-24188-01-00 4GY241880000 4GY-24188-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	58.57 zł 52.71 złnajniższa cena: 52.71 zł 52.71
39	MOLD,FUEL TANK 1HX-24188-01-00 1HX241880100 1HX-24188-01-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	58.57 zł 52.71 złnajniższa cena: 52.71 zł 52.71
40	DAMPER 1TX-28371-00-00 1TX283710000 1TX-28371-00-00 https://yama-sklep.pl/image/scheme/24601d3df922df5a4f148542822e89ac94355655353330302d44313930.png wysyłamy w 3-7 dni	18.70 zł 16.83 złnajniższa cena: 16.83 zł 16.83
