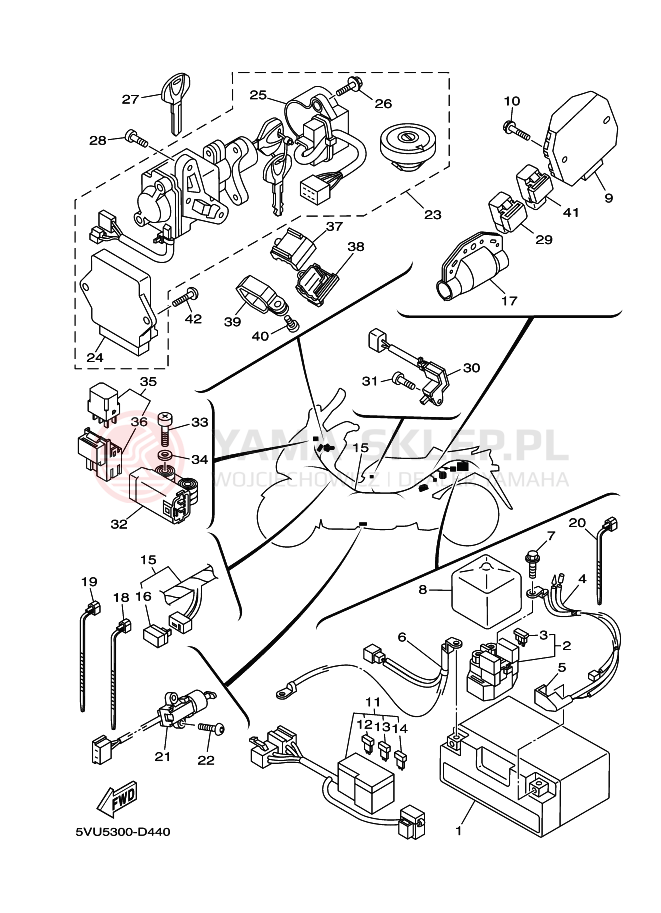

Schemat "układ elektryczny" do Yamaha TMAX

Lp.	nazwa i numer części	cena
1	BATTERY ASSY 5FL-82100-02-00 5FL821000200 5FL-82100-02-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	460.72 zł 414.65 złnajniższa cena: 414.65 zł 414.65
1	BATTERY ASSY 5GJ-82100-01-00 => 5FL-82100-02-00 5GJ821000100 5GJ-82100-01 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	460.72 zł 414.65 złnajniższa cena: 414.65 zł 414.65
2	STARTER RELAY ASSY (RC19-015) 4SV-81940-12-00 4SV819401200 4SV-81940-12-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	448.40 zł 403.56 złnajniższa cena: 403.56 zł 403.56
3	FUSE (30 AMP, BLADE) (30A-BL) 1AE-82151-00-00 1AE821510000 1AE-82151-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (7 szt.)	9.74 zł 8.77 złnajniższa cena: 8.77 zł 8.77
4	WIRE, PLUS LEAD 5VU-82115-00-00 5VU821150000 5VU-82115-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	277.73 zł 249.96 złnajniższa cena: 249.96 zł 249.96
5	COVER, LEAD WIRE 5GJ-82119-00-00 5GJ821190000 5GJ-82119-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	53.28 zł 47.95 złnajniższa cena: 47.95 zł 47.95
6	WIRE, MINUS LEAD 5VU-82116-00-00 5VU821160000 5VU-82116-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	260.48 zł 234.43 złnajniższa cena: 234.43 zł 234.43
7	BOLT,SMALL FLANGE 95027-06008-00 950270600800 95027-06008-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	COVER, CAP 5VU-8234W-00-00 5VU8234W0000 5VU-8234W-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	77.93 zł 70.14 złnajniższa cena: 70.14 zł 70.14
9	RECTIFIER & REGULATO 5VX-81960-00-00 5VX819600000 5VX-81960-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	1437.56 zł 1293.80 złnajniższa cena: 1293.80 zł 1293.8
10	BOLT, FLANGE 95817-06020-00 958170602000 95817-06020-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (3 szt.)	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
10	BOLT, FLANGE 95807-06020-00 => 95817-06020-00 958070602000 95807-06020-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (3 szt.)	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
11	FUSE BOX ASSY 5VU-82170-20-00 5VU821702000 5VU-82170-20 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	445.24 zł 400.72 złnajniższa cena: 400.72 zł 400.72
12	FUSE (15A) (15A-BL) 5JJ-82151-10-00 => 67F-82151-50-00 5JJ821511000 5JJ-82151-10-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (1 szt.)	38.39 zł 34.55 złnajniższa cena: 34.55 zł 34.55
12	FUSE (15A) (15A-BL) 67F-82151-50-00 67F821515000 67F-82151-50-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (1 szt.)	38.39 zł 34.55 złnajniższa cena: 34.55 zł 34.55
13	FUSE (10A) (10A-BL) 5JJ-82151-30-00 => 67F-82151-40-00 5JJ821513000 5JJ-82151-30-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	38.39 zł 34.55 złnajniższa cena: 34.55 zł 34.55
13	FUSE (10A) (10A-BL) 67F-82151-40-00 67F821514000 67F-82151-40-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	38.39 zł 34.55 złnajniższa cena: 34.55 zł 34.55
14	FUSE - 5 A - BLADE ( (5A-BL) 5JJ-82151-90-00 => 67F-82151-20-00 5JJ821519000 5JJ-82151-90-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	38.39 zł 34.55 złnajniższa cena: 34.55 zł 34.55
14	FUSE - 5 A - BLADE ( (5A-BL) 67F-82151-20-00 67F821512000 67F-82151-20-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	38.39 zł 34.55 złnajniższa cena: 34.55 zł 34.55
15	WIRE HARNESS ASSY 5VU-82590-20-00 5VU825902000 5VU-82590-20 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	4260.65 zł 3834.59 złnajniższa cena: 3834.59 zł 3834.59
16	DIODE ASSY 4WA-81980-00-00 4WA819800000 4WA-81980-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	123.53 zł 111.18 złnajniższa cena: 111.18 zł 111.18
17	COVER 5KN-8252U-00-00 5KN8252U0000 5KN-8252U-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
18	CLAMP 90464-15195-00 904641519500 90464-15195-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
18	CLAMP 90464-13073-00 => 90464-15195-00 904641307300 90464-13073-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
19	CLAMP 90464-15195-00 904641519500 90464-15195-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
20	CLAMP 90464-15195-00 904641519500 90464-15195-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
20	CLAMP 90464-13077-00 => 90464-15195-00 904641307700 90464-13077-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
21	SWITCH, SIDE STAND 5RT-82566-50-00 5RT825665000 5RT-82566-50-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	297.88 zł 268.09 złnajniższa cena: 268.09 zł 268.09
22	BOLT, BUTTON HEAD 92017-05014-00 920170501400 92017-05014-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
23	MAIN SW. IMMOBILIZER KIT 5VU-W8250-20-00 5VUW82502000 5VU-W8250-20 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	5218.05 zł 4696.25 złnajniższa cena: 4696.25 zł 4696.25
24	.ENGINE CONTROL UNIT ASSY 5VU-8591A-20-00 5VU8591A2000 5VU-8591A-20 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	4646.48 zł 4181.83 złnajniższa cena: 4181.83 zł 4181.83
25	.IMMOBILIZER. UNIT COMP. 5VU-8255P-00-00 5VU8255P0000 5VU-8255P-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	2720.56 zł 2448.50 złnajniższa cena: 2448.50 zł 2448.5
26	.SCREW 5VU-82113-00-00 5VU821130000 5VU-82113-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
27	BLANK KEY 5SL-82511-08-00 5SL825110800 5SL-82511-08-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	338.14 zł 304.33 złnajniższa cena: 304.33 zł 304.33
28	SCREW 90149-06002-00 901490600200 90149-06002-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
29	RELAY ASSY (4HC-00) 4HC-81950-00-00 4HC819500000 4HC-81950-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	425.65 zł 383.09 złnajniższa cena: 383.09 zł 383.09
30	SWITCH ASSY 4HC-81860-00-00 4HC818600000 4HC-81860-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	370.87 zł 333.78 złnajniższa cena: 333.78 zł 333.78
31	SCREW, BINDING 98907-03008-00 989070300800 98907-03008-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
32	LEAN ANGLE SENSOR 5VU-82576-00-00 5VU825760000 5VU-82576-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	615.79 zł 554.21 złnajniższa cena: 554.21 zł 554.21
33	SCREW,PAN HEAD 98507-04020-00 => 98517-04020-00 985070402000 98507-04020-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
33	SCREW,PAN HEAD 98517-04020-00 985170402000 98517-04020-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
34	WASHER, PLATE (90201-04325-00 ) 90201-044R6-00 90201044R600 90201-044R6-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	21.23 zł 19.11 złnajniższa cena: 19.11 zł 19.11
34	WASHER, PLATE (90201-04325-00 ) 90201-04325-00 => 90201-044R6-00 902010432500 90201-04325-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	21.23 zł 19.11 złnajniższa cena: 19.11 zł 19.11
35	RELAY ASSY (5EA-02) 5EA-81950-20-00 5EA819502000 5EA-81950-20-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	416.66 zł 374.99 złnajniższa cena: 374.99 zł 374.99
36	HOLDER,RELAY 5EA-81952-00-00 5EA819520000 5EA-81952-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	35.66 zł 32.09 złnajniższa cena: 32.09 zł 32.09
37	HOUSING, CONNECTOR 1 5VS-8258J-00-00 5VS8258J0000 5VS-8258J-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	91.77 zł 82.59 złnajniższa cena: 82.59 zł 82.59
38	HOUSING, CONNECTOR 2 5VS-8259J-00-00 5VS8259J0000 5VS-8259J-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
39	BRACKET, LOCK 5VU-82729-00-00 5VU827290000 5VU-82729-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	40.59 zł 36.53 złnajniższa cena: 36.53 zł 36.53
40	SCREW,PAN 90157-06071-00 => 98517-06012-00 901570607100 90157-06071 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
40	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
41	RELAY ASSY (8DM-00) 8DM-81950-00-00 8DM819500000 8DM-81950-00-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	130.26 zł 117.23 złnajniższa cena: 117.23 zł 117.23
42	SCREW, TAPPING 97707-60025-00 977076002500 97707-60025-00 https://yama-sklep.pl/image/scheme/2410c46d8b42fb45e0231912cc0bd5158d355655353330302d44343430.png wysyłamy w 3-7 dni	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
