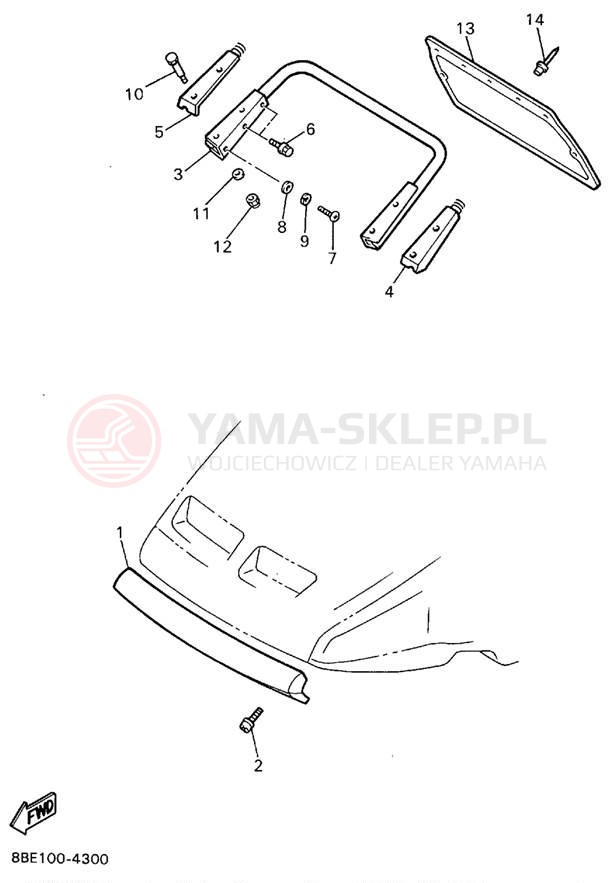

Schemat "zderzak" do Yamaha OVATION LE CS340EV

Lp.	nazwa i numer części	cena
1	BUMPER,FRONT 1 88E-77511-00-00 88E775110000 88E-77511-00-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	423.10 zł 380.79 zł najniższa cena: 380.79 zł 380.79
2	SCREW,PAN HEAD 90159-06060-00 => 98507-06016-00 901590606000 90159-06060-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
2	SCREW,PAN HEAD 98507-06016-00 985070601600 98507-06016-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
3	BUMPER,REAR 1 85L-77541-00-00 85L775410000 85L-77541-00-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	523.73 zł 471.36 zł najniższa cena: 471.36 zł 471.36
4	BUMPER,REAR 2 8W6-77542-00-00 8W6775420000 8W6-77542-00-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	95.10 zł 85.59 zł najniższa cena: 85.59 zł 85.59
5	BUMPER,REAR 3 8W6-77543-00-00 8W6775430000 8W6-77543-00-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	95.10 zł 85.59 zł najniższa cena: 85.59 zł 85.59
6	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	10.85 zł 9.77 zł najniższa cena: 9.77 zł 9.77
7	SCREW,BIND (98901-08020-00) 98980-08020-00 989800802000 98980-08020-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	31.71 zł 28.54 zł najniższa cena: 28.54 zł 28.54
8	WASHER 92990-08200-00 929900820000 92990-08200-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
9	WASHER (JN5) 92907-08100-00 929070810000 92907-08100-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
10	BOLT 8W6-77519-00-00 8W6775190000 8W6-77519-00-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	20.87 zł 18.78 zł najniższa cena: 18.78 zł 18.78
11	WASHER,PLAIN 92907-05200-00 929070520000 92907-05200-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	2.20 zł 1.98 zł najniższa cena: 1.98 zł 1.98
12	NUT (CROWN) 95307-05800-00 953070580000 95307-05800-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	6.68 zł 6.01 zł najniższa cena: 6.01 zł 6.01
13	FLAP 8V9-77595-00-00 8V9775950000 8V9-77595-00-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	678.28 zł 610.45 zł najniższa cena: 610.45 zł 610.45
14	RIVET,BLIND (4.8X19 BLACK) 90267-48086-00 902674808600 90267-48086-00 https://yama-sklep.pl/image/scheme_us/28ce9a5bd477b48f372294e43107fd8f0f3131323930305f696d672e6a7067.jpg wysyłamy w 3-7 dni	5.36 zł 4.82 zł najniższa cena: 4.82 zł 4.82
