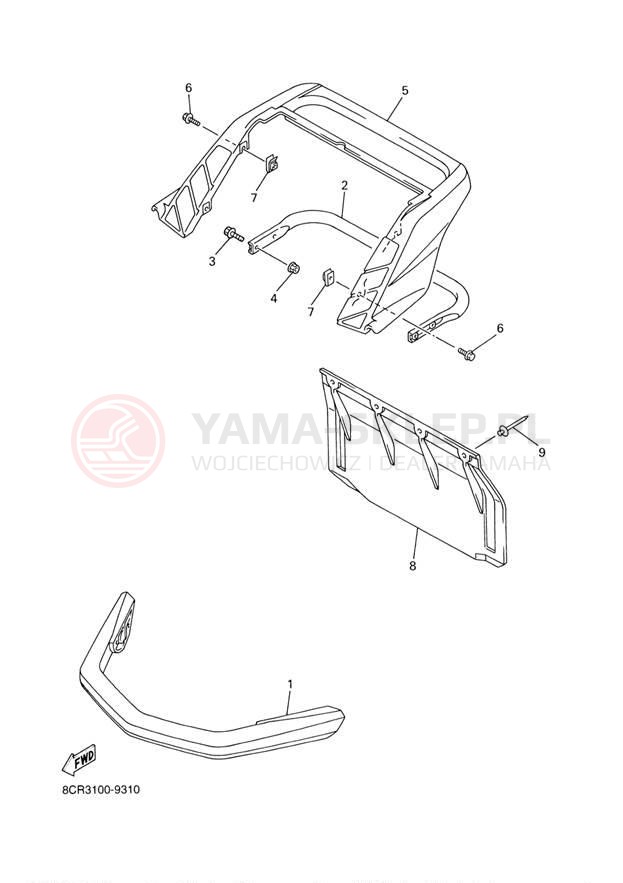

Schemat "zderzak" do Yamaha SX500

Lp.	nazwa i numer części	cena
1	BUMPER, FRONT 1 8CR-77511-10-00 8CR775111000 8CR-77511-10-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	1276.97 zł 1149.27 złnajniższa cena: 1149.27 zł 1149.27
2	BUMPER,REAR 1 STD 8DF-77541-00-00 8DF775410000 8DF-77541-00-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	257.49 zł 231.74 złnajniższa cena: 231.74 zł 231.74
3	BOLT,SMALL FLANGE (5LY1) 95027-08016-00 950270801600 95027-08016-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.55 zł 6.80 złnajniższa cena: 6.80 zł 6.8
4	NUT,SPEC'L SHAPE 90179-08491-00 901790849100 90179-08491-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
4	NUT,SPEC'L SHAPE 95707-08500-00 => 90179-08491-00 957070850000 95707-08500-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
5	BUMPER, REAR 2 8CR-77542-10-00 8CR775421000 8CR-77542-10-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	768.58 zł 691.72 złnajniższa cena: 691.72 zł 691.72
6	BOLT,FLANGE 95817-06016-00 958170601600 95817-06016-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
7	NUT, SPRING (4ES) 90183-06069-00 901830606900 90183-06069-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 24-48H (7 szt.)	8.34 zł 7.51 złnajniższa cena: 7.51 zł 7.51
8	FLAP 8GW-77595-00-00 8GW775950000 8GW-77595-00-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	378.91 zł 341.02 złnajniższa cena: 341.02 zł 341.02
9	RIVET,BLIND (4.7X16.4 BLACK) 90267-47187-00 902674718700 90267-47187-00 https://yama-sklep.pl/image/scheme_us/2888fe71547e978e791fc82fc6668294ed3130383332375f696d672e6a7067.jpg wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
