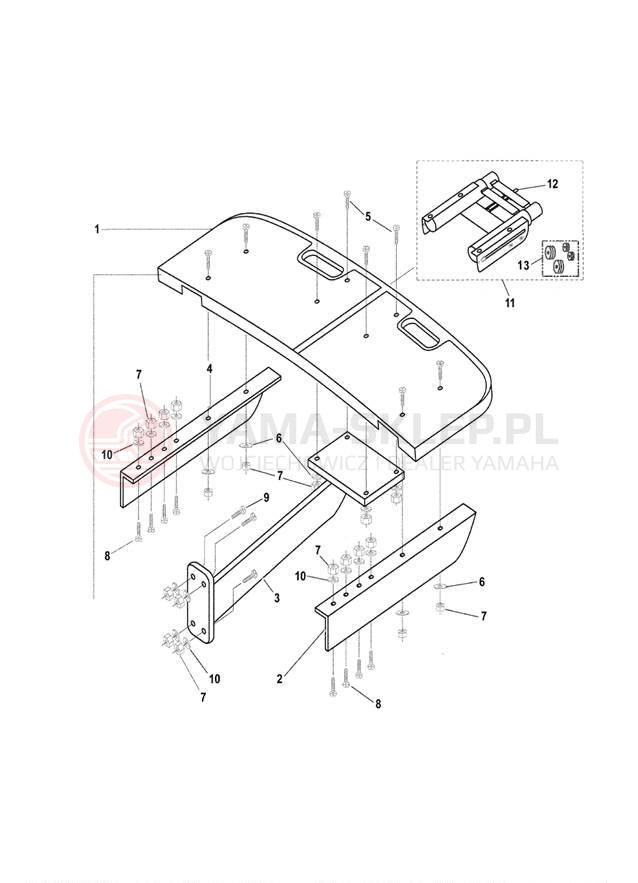

Schemat "SWIMSTEP PLATFORM" do Yamaha AR210 LST1200DB

Lp.	nazwa i numer części	cena
1	SWIM PLATFORM-ATLANT (ATLANTIC BLUE) F0R-U5371-00-00 F0RU53710000 F0R-U5371-00-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	BRACKET (PORT) F0R-U5372-01-00 F0RU53720100 F0R-U5372-01-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	BRACKET,CENTER F0R-U5361-00-00 F0RU53610000 F0R-U5361-00-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
4	BRACKET, RIGHT (STBD) F0R-U5372-11-00 F0RU53721100 F0R-U5372-11-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
5	SCREW 90149-10SC2-00 9014910SC200 90149-10SC2-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
6	WASHER 90201-15S00-00 9020115S0000 90201-15S00-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
7	NUT, SELF-LOCKING 90179-15SA6-00 9017915SA600 90179-15SA6-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
8	SCREW 90149-10SC3-00 9014910SC300 90149-10SC3-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
9	SCREW 90149-10SC4-00 9014910SC400 90149-10SC4-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
10	WASHER, 5/16X1 1/2 90209-15SA4-00 9020915SA400 90209-15SA4-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
11	LADDER, TRANSOM F0R-U2425-10-00 F0RU24251000 F0R-U2425-10-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
12	BAND, BOARDING LADDE F1C-U5191-00-00 F1CU51910000 F1C-U5191-00-00 https://yama-sklep.pl/image/scheme_us/2664d24cf85052e46f396878bad01a0bb639363736355f696d672e6a7067.jpg wysyłamy w 3-7 dni
