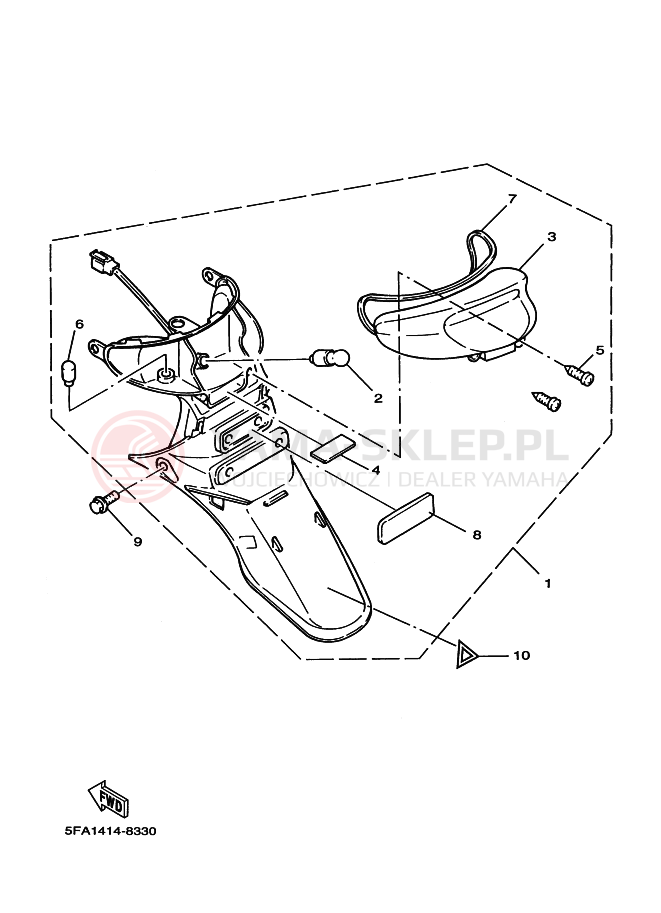

Schemat "Oświetlenie tył" do Yamaha GRAND AXIS

Lp.	nazwa i numer części	cena
1	TAILLIGHT ASSY 5FA-H4700-00-00 5FAH47000000 5FA-H4700-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni
2	.BULB 4TE-H4714-00-00 4TEH47140000 4TE-H4714-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni	12.42 zł 11.18 zł najniższa cena: 11.18 zł 11.18
3	.LENS ASSY 5CP-H4540-00-00 5CPH45400000 5CP-H4540-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni
4	.LENS, LICENCE LIGHT 5CP-H4743-00-00 5CPH47430000 5CP-H4743-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni
5	SCREW,TAPPING(4HP) 97707-40616-00 977074061600 97707-40616-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
6	.BULB (12V-10W) 3XG-H3311-00-00 3XGH33110000 3XG-H3311-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni	16.56 zł 14.90 zł najniższa cena: 14.90 zł 14.9
7	.GASKET, LENS 5CP-H4322-00-00 5CPH43220000 5CP-H4322-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni
8	REAR REFLECTOR ASS 5FA-H5130-00-00 5FAH51300000 5FA-H5130-00-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni
9	BOLT 90109-063F1-00 90109063F100 90109-063F1-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 24-48H (4 szt.)	16.49 zł 14.84 zł najniższa cena: 14.84 zł 14.84
10	STRIPE, REAR FENDER 50V-21619-00-00 50V216190000 50V-21619-00 https://yama-sklep.pl/image/scheme/24b1488f5f554a27b40657a432ede6f75f354641313431342d38333330.png wysyłamy w 3-7 dni	23.36 zł 21.02 zł najniższa cena: 21.02 zł 21.02
