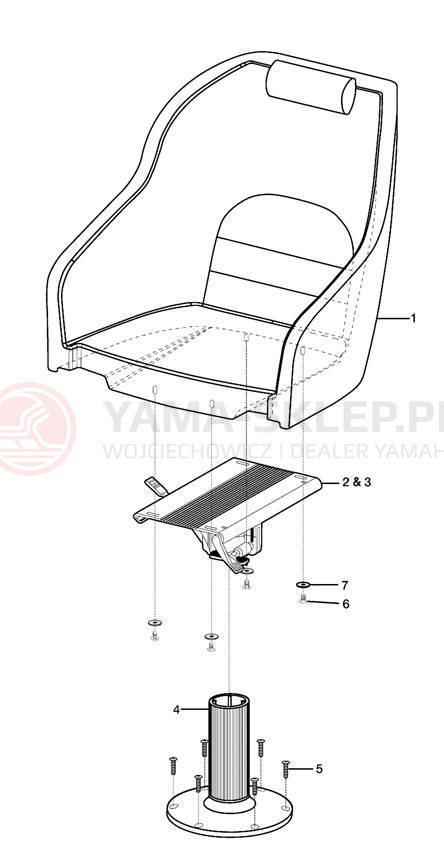

Schemat "SWIVEL SEAT" do Yamaha SX230High Output SRT1100D

Lp.	nazwa i numer części	cena
1	SEAT, DRIVER F1U-U3711-01-00 F1UU37110100 F1U-U3711-01-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	SLIDER, SEAT F2A-U3715-00-00 F2AU37150000 F2A-U3715-00-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	SLIDER, SEAT LEFT F1C-U3715-10-00 F1CU37151000 F1C-U3715-10-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
4	SHAFT, PEDESTAL F1C-U1576-02-00 F1CU15760200 F1C-U1576-02-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
5	SCREW 1/4-20X1 1/4 90152-14S20-00 9015214S2000 90152-14S20-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
6	SCREW 1/4-20 X 1/2 90149-14SC6-00 9014914SC600 90149-14SC6-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
7	WASHER, FENDER (1/4" 90209-14SA2-00 9020914SA200 90209-14SA2-00 https://yama-sklep.pl/image/scheme_us/2697869ae690db3e8152765e4f8d2a575d39363535345f696d672e6a7067.jpg wysyłamy w 3-7 dni
