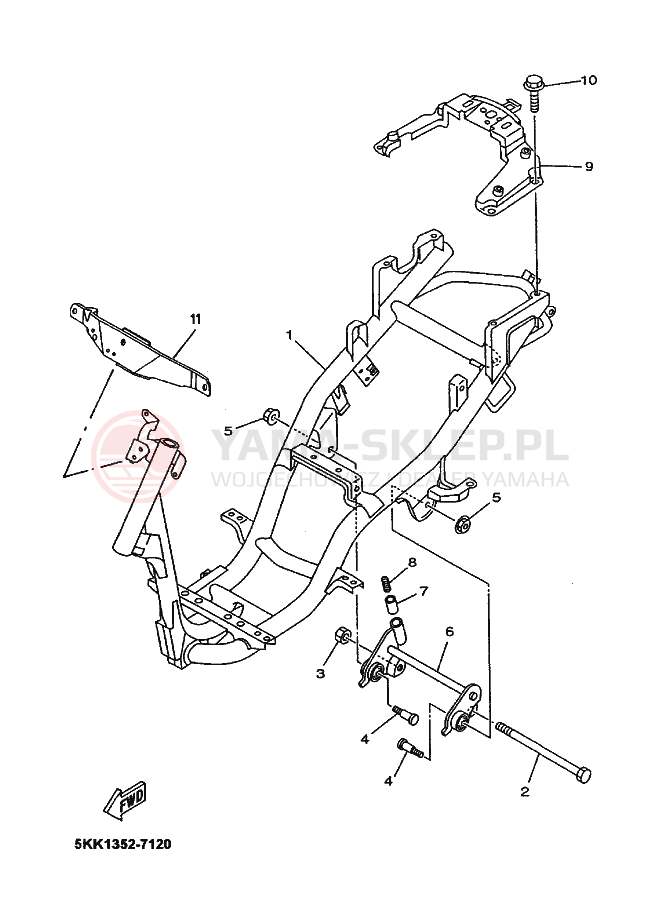

Schemat "RAMA" do Yamaha OVETTO 50

Lp.	nazwa i numer części	cena
1	FRAME COMP. 5AD-F1110-10-33 5ADF11101033 5AD-F1110-10-33 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	2698.39 zł 2428.55 zł najniższa cena: 2428.55 zł 2428.55
2	BOLT,ENG MNTNG 1 3KJ-21481-00-00 3KJ214810000 3KJ-21481-00-00 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	81.44 zł 73.30 zł najniższa cena: 73.30 zł 73.3
3	NUT,U FLANGE 95607-12200-00 956071220000 95607-12200-00 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	51.41 zł 46.27 zł najniższa cena: 46.27 zł 46.27
4	BOLT, ENGINE MOUNTING 1 3WG-F1481-10-00 3WGF14811000 3WG-F1481-10 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	81.44 zł 73.30 zł najniższa cena: 73.30 zł 73.3
5	NUT,SELF-LOCKING 90185-10840-00 => 90185-10154-00 901851084000 90185-10840 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	19.70 zł 17.73 zł najniższa cena: 17.73 zł 17.73
6	ENGINE BRACKET COMP. 5AD-F1410-00-00 5ADF14100000 5AD-F1410-00 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	158.52 zł 142.67 zł najniższa cena: 142.67 zł 142.67
7	DAMPER 3WG-F139X-00-00 3WGF139X0000 3WG-F139X-00-00 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
8	SPRING,COMPRESSION 90501-29517-00 905012951700 905-01295-17-00 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	23.36 zł 21.02 zł najniższa cena: 21.02 zł 21.02
9	REINFORCEMENT, TAIL 5AD-F1232-02-00 5ADF12320200 5AD-F1232-02 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	227.72 zł 204.95 zł najniższa cena: 204.95 zł 204.95
10	BOLT, FLANGE 9582L-08012-00 9582L0801200 9582L-08012 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	21.77 zł 19.59 zł najniższa cena: 19.59 zł 19.59
11	BRACKET 5 5AD-F112K-00-00 5ADF112K0000 5AD-F112K-00 https://yama-sklep.pl/image/scheme/24f8ceba975689985523152681a3e2275a354b4b313335322d37313230.png wysyłamy w 3-7 dni	133.89 zł 120.50 zł najniższa cena: 120.50 zł 120.5
