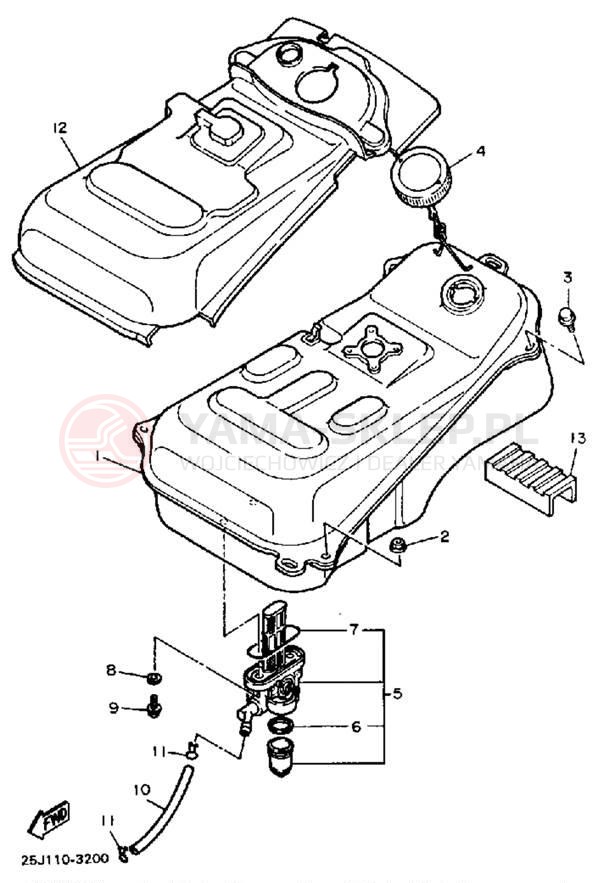

Schemat "Zbiornik paliwa" do Yamaha RIVA 180 XC180K/XC180KC

Lp.	nazwa i numer części	cena
1	FUEL TANK 25G-24110-00-00 25G241100000 25G-24110-00-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	997.83 zł 898.05 zł najniższa cena: 898.05 zł 898.05
2	NUT,FLANGE (4MV) 95707-06500-00 957070650000 95707-06500-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	14.15 zł 12.74 zł najniższa cena: 12.74 zł 12.74
3	BOLT, HEXAGON 90119-06018-00 => 97017-06016-00 901190601800 90119-06018-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
3	BOLT, HEXAGON 97017-06016-00 970170601600 97017-06016-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
4	CAP ASSY 50M-24610-10-00 50M246101000 50M-24610-10-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	104.61 zł 94.15 zł najniższa cena: 94.15 zł 94.15
5	FUEL COCK ASY 1 25G-24500-01-00 25G245000100 25G-24500-01-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	791.66 zł 712.49 zł najniższa cena: 712.49 zł 712.49
6	GASKET 25G-24522-01-00 25G245220100 25G-24522-01-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.59 zł 7.73 zł najniższa cena: 7.73 zł 7.73
7	GASKET 2G2-24512-00-00 2G2245120000 2G2-24512-00-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.48 zł 27.43 zł najniższa cena: 27.43 zł 27.43
8	WASHER,PLATE 90202-05187-00 902020518700 90202-05187-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
9	SCREW,SPEC'L SHAPE 90149-06008-00 901490600800 90149-06008-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.05 zł 11.75 zł najniższa cena: 11.75 zł 11.75
10	HOSE (L166) 90445-13693-00 904451369300 90445-13693-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 3-7 dni	53.19 zł 47.87 zł najniższa cena: 47.87 zł 47.87
11	CLIP 90467-11106-00 904671110600 90467-11106-00 https://yama-sklep.pl/image/scheme_us/26824036caad56cfb24f10d6fe4759c64f39313932365f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	10.15 zł 9.14 zł najniższa cena: 9.14 zł 9.14
