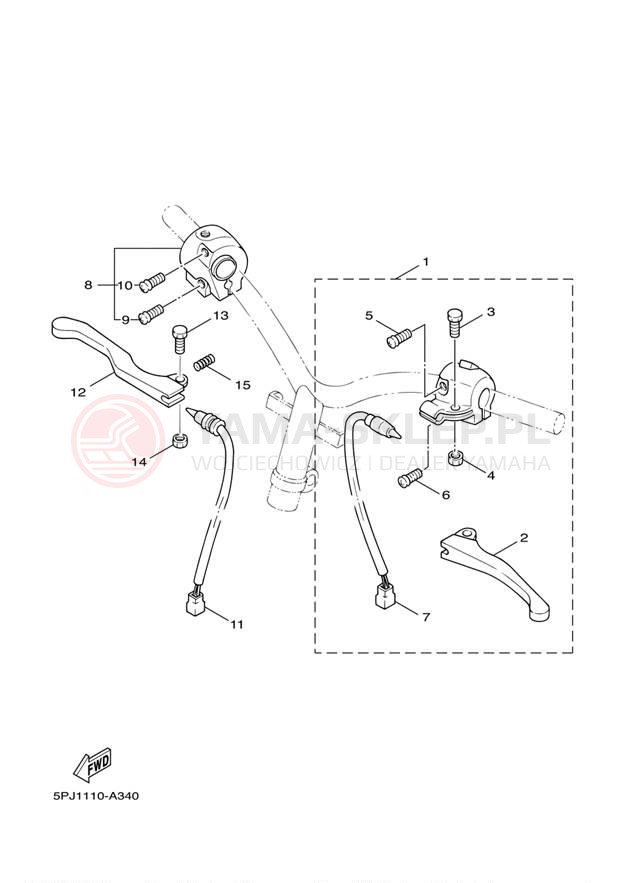

Schemat "Kierownica i osprzęt" do Yamaha ZUMA YW50S

Lp.	nazwa i numer części	cena
1	LEVER HOLDER ASY 1 (LEFT) 5PJ-H2910-02-00 5PJH29100200 5PJ-H2910-02-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	LEVER 1 4VP-H3912-10-00 4VPH39121000 4VP-H3912-10-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.06 zł 27.05 złnajniższa cena: 27.05 zł 27.05
3	SCREW, LEVER FITTI 3XG-H3915-00-00 3XGH39150000 3XG-H3915-00-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
4	NUT,U 95617-05100-00 956170510000 95617-05100-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
5	SCREW, PAN HEAD 98517-05020-00 985170502000 98517-05020-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	SCREW, PAN HEAD 98517-05030-00 985170503000 98517-05030-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
7	FRONT STOP SWITCH 5PJ-H3980-01-00 5PJH39800100 5PJ-H3980-01-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni
8	SWITCH, HANDLE 1 5PJ-H3976-01-00 5PJH39760100 5PJ-H3976-01-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni
11	FRONT STOP SWITCH 5MJ-H3980-11-00 => 5MJ-H3980-12-00 5MJH39801100 5MJ-H3980-11-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	65.03 zł 58.53 złnajniższa cena: 58.53 zł 58.53
11	FRONT STOP SWITCH 5MJ-H3980-12-00 5MJH39801200 5MJ-H3980-12-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	65.03 zł 58.53 złnajniższa cena: 58.53 zł 58.53
12	LEVER 2 4VP-H3922-10-00 4VPH39221000 4VP-H3922-10-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.06 zł 27.05 złnajniższa cena: 27.05 zł 27.05
13	BOLT 90109-06577-00 901090657700 90109-06577-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 3-7 dni	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
14	NUT,U 95617-06100-00 956170610000 95617-06100-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
15	SPRING,COMPRESSION 90501-10312-00 905011031200 90501-10312-00 https://yama-sklep.pl/image/scheme_us/2663c5a603dc3293447ad11619e7f7fa7a38383836345f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
