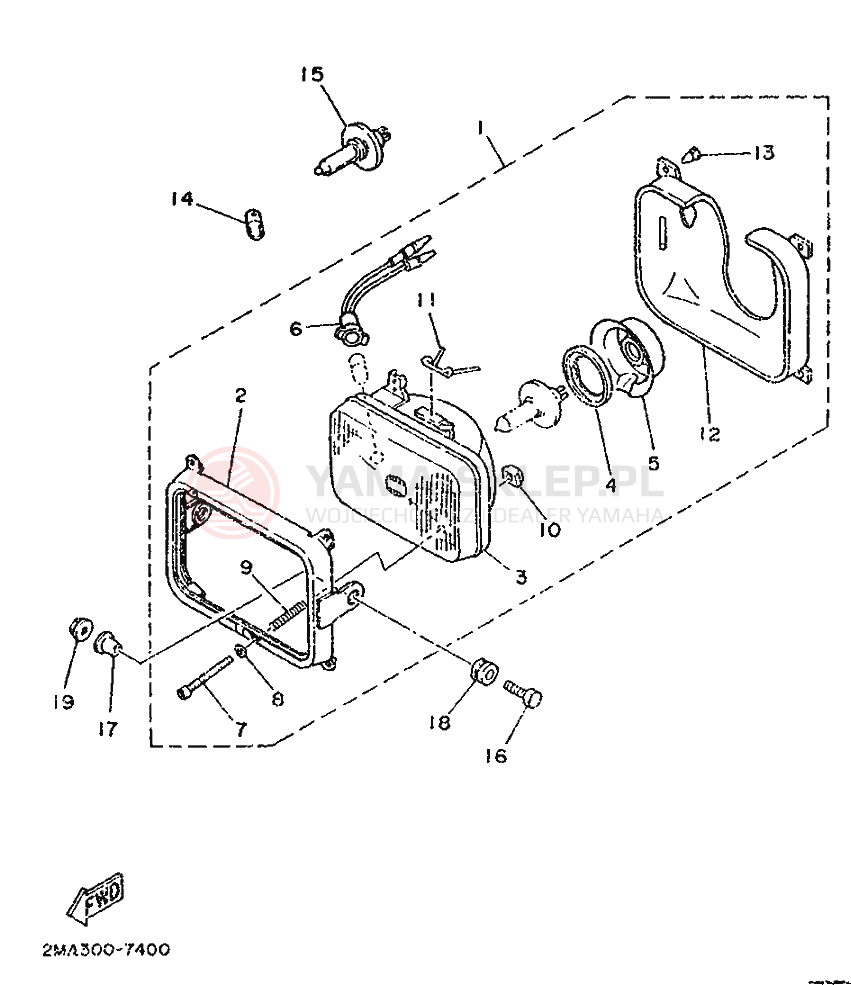

Schemat "Lampa przód" do Yamaha TZR250

Lp.	nazwa i numer części	cena
1	SCHEINWERFER KOMPL. 2MA-84303-FO-00 2MA84303FO00 2MA-84303-FO-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni
2	.RIM, HEADLIGHT 2MA-84115-00-00 2MA841150000 2MA-84115-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	344.29 zł 309.86 złnajniższa cena: 309.86 zł 309.86
3	.LENS ASSY 34L-84321-GO-00 34L84321GO00 34L-84321-GO https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni
4	FITTING PLATE,BULB 2F9-84375-00-00 2F9843750000 2F9-84375-00-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	70.13 zł 63.12 złnajniższa cena: 63.12 zł 63.12
5	COVER,SOCKET 2F9-84397-01-00 2F9843970100 2F9-84397-01-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	179.85 zł 161.87 złnajniższa cena: 161.87 zł 161.87
6	SOCKET, PILOT LIGHT 34L-84346-00-00 => 52E-84346-00-00 34L843460000 34L-84346-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	98.41 zł 88.57 złnajniższa cena: 88.57 zł 88.57
7	.BOLT, HEXAGON SOCKET HEAD 90110-04117-00 901100411700 90110-04117 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	28.30 zł 25.47 złnajniższa cena: 25.47 zł 25.47
8	WASHER,SPECIAL 233-84127-60-00 233841276000 233-84127-60-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
9	SPRING,SCREW 341-84332-60-00 341843326000 341-84332-60-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 24-48H (1 szt.)	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
10	NUT,ADJUSTING 198-84334-60-00 198843346000 198-84334-60-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
11	SPRING,SET (5G2-84324-A0) 14T-84124-00-00 14T841240000 14T-84124-00-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
12	.COVER, SOCKET 2MA-84196-00-00 2MA841960000 2MA-84196-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	141.65 zł 127.49 złnajniższa cena: 127.49 zł 127.49
13	KLEMME 1OV-84198-00-00 1OV841980000 1OV-84198-00-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni
14	.BULB 4E2-84347-00-00 4E2843470000 4E2-84347-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	31.61 zł 28.45 złnajniższa cena: 28.45 zł 28.45
16	BOLT,HEXAGON 97001-06025-00 => 97017-06025-00 970010602500 97001-06025 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	5.76 zł 5.18 złnajniższa cena: 5.18 zł 5.18
17	COLLAR 90387-06388-00 => 90387-06158-00 903870638800 90387-06388-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 3-7 dni	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
18	GROMMET 90480-14023-00 904801402300 90480-14023-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 24-48H (7 szt.)	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
19	NUT, FLANGE 95701-06500-00 => 95780-06500-00 957010650000 95701-06500-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 24-48H (3 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
19	NUT, FLANGE 95780-06500-00 957800650000 95780-06500-00 https://yama-sklep.pl/image/scheme/22f59d90c47984f1b7d245d5db9fb2a3324d413330302d37343030.png wysyłamy w 24-48H (3 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
