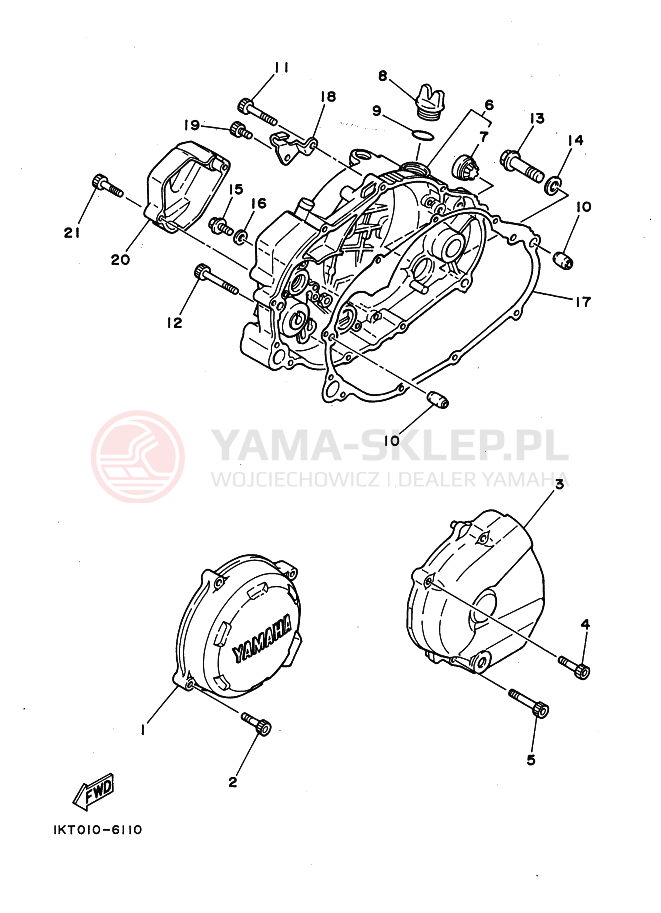

Schemat "Pokrywa silnika" do Yamaha TZR250

Lp.	nazwa i numer części	cena
1	COVER, GENERATOR 1KT-15415-00-00 1KT154150000 1KT-15415-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	203.84 zł 183.46 złnajniższa cena: 183.46 zł 183.46
2	BOLT (3DM) 91314-06025-00 913140602500 91314-06025-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
2	BOLT (3DM) 91311-06025-00 => 91314-06025-00 913110602500 91311-06025 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
3	CRANKCASE COVER ASSY 1 1KT-15410-00-00 1KT154100000 1KT-15410-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	210.26 zł 189.23 złnajniższa cena: 189.23 zł 189.23
4	BOLT (3DM) 91311-06025-00 => 91314-06025-00 913110602500 91311-06025 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
4	BOLT (3DM) 91314-06025-00 913140602500 91314-06025-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
5	BOLT,SOCKET HEAT 91314-06035-00 913140603500 91314-06035-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
5	BOLT,SOCKET HEAT 91311-06035-00 => 91314-06035-00 913110603500 91311-06035 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
6	CRANKCASE COVER ASSY 2 1KT-W1543-01-00 1KTW15430100 1KT-W1543-01 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	925.75 zł 833.18 złnajniższa cena: 833.18 zł 833.18
7	GAUGE,LEVEL 3Y1-15361-00-00 3Y1153610000 3Y1-15361-00-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (1 szt.)	121.79 zł 109.61 złnajniższa cena: 109.61 zł 109.61
8	PLUG, OIL 3Y1-15363-10-00 3Y1153631000 3Y1-15363-10-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	107.42 zł 96.68 złnajniższa cena: 96.68 zł 96.68
8	PLUG, OIL 1RG-15363-00-00 => 3Y1-15363-10-00 1RG153630000 1RG-15363-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	107.42 zł 96.68 złnajniższa cena: 96.68 zł 96.68
9	O-RING 93210-19123-00 932101912300 93210-19123-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	20.25 zł 18.23 złnajniższa cena: 18.23 zł 18.23
10	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
11	BOLT,SOCKET HEAT 91311-06035-00 => 91314-06035-00 913110603500 91311-06035 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
11	BOLT,SOCKET HEAT 91314-06035-00 913140603500 91314-06035-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
12	BOLT, SOCKET 91311-06045-00 => 91314-06045-00 913110604500 91311-06045 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
12	BOLT, SOCKET 91314-06045-00 913140604500 91314-06045-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
13	BOLT, FLANGE (SMALL HEAD) 95021-10040-00 => 95024-10040-00 950211004000 95021-10040 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
13	BOLT, FLANGE (SMALL HEAD) 95024-10040-00 950241004000 95024-10040-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
14	GASKET 90430-10171-00 904301017100 90430-10171-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (ponad 10 szt.)	18.99 zł 17.09 złnajniższa cena: 17.09 zł 17.09
15	BOLT, WASHER BASED 90105-08163-00 901050816300 90105-08163 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
16	GASKET 90430-08198-00 904300819800 90430-08198 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	7.42 zł 6.68 złnajniższa cena: 6.68 zł 6.68
17	GASKET, CRANKCASE COVER 2 1KT-15461-00-00 1KT154610000 1KT-15461-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	106.53 zł 95.88 złnajniższa cena: 95.88 zł 95.88
18	HOLDER, CLUTCH CABLE 1KT-15441-00-00 1KT154410000 1KT-15441-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	64.08 zł 57.67 złnajniższa cena: 57.67 zł 57.67
19	BOLT 91311-06012-00 913110601200 91311-06012 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
20	COVER, OIL PUMP 1KT-15416-00-00 1KT154160000 1KT-15416-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 3-7 dni	204.45 zł 184.01 złnajniższa cena: 184.01 zł 184.01
21	BOLT (3DM) 91311-06025-00 => 91314-06025-00 913110602500 91311-06025 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
21	BOLT (3DM) 91314-06025-00 913140602500 91314-06025-00 https://yama-sklep.pl/image/scheme/222b16dd35c5dce1ffd24d68ddfc8fac314b543031302d36313130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
