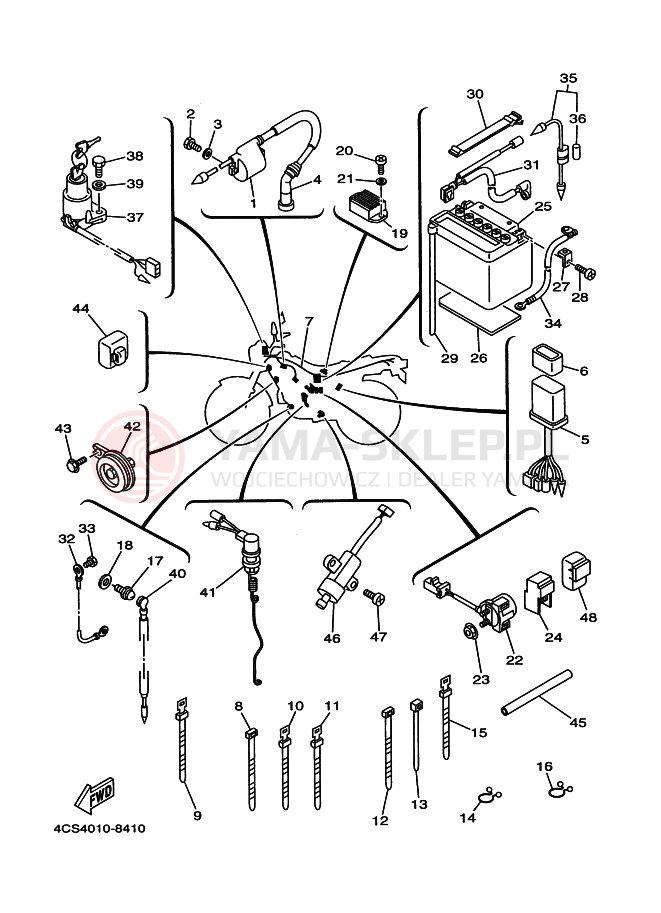

Schemat "układ elektryczny" do Yamaha TW200

Lp.	nazwa i numer części	cena
1	IGNITION COIL ASSY 5M0-82310-M0-00 => 4RP-82310-26-00 5M082310M000 5M0-82310-M0 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	316.54 zł 284.89 zł najniższa cena: 284.89 zł 284.89
1	IGNITION COIL ASSY 4RP-82310-26-00 4RP823102600 4RP-82310-26-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	316.54 zł 284.89 zł najniższa cena: 284.89 zł 284.89
2	BOLT, HEXAGON 97017-06020-00 970170602000 97017-06020-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (3 szt.)	9.80 zł 8.82 zł najniższa cena: 8.82 zł 8.82
3	WASHER,SPRING 92907-06100-00 929070610000 92907-06100-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (2 szt.)	3.01 zł 2.71 zł najniższa cena: 2.71 zł 2.71
4	PLUG CAP ASY 3NS-82370-00-00 3NS823700000 3NS-82370-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	184.19 zł 165.77 zł najniższa cena: 165.77 zł 165.77
4	PLUG CAP ASY 1UY-82370-20-00 => 3NS-82370-00-00 1UY823702000 1UY-82370-20 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	184.19 zł 165.77 zł najniższa cena: 165.77 zł 165.77
5	CDI UNIT ASY 2JX-85540-M0-00 2JX85540M000 2JX-85540-M0-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	1797.41 zł 1617.67 zł najniższa cena: 1617.67 zł 1617.67
6	BAND 34X-85546-00-00 34X855460000 34X-85546-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	31.60 zł 28.44 zł najniższa cena: 28.44 zł 28.44
7	WIRE HARNESS ASSY 2JL-82590-00-00 2JL825900000 2JL-82590-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni
8	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
9	BAND,SWITCH CORD 25G-83936-01-00 25G839360100 25G-83936-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
10	BAND,SWITCH CORD 437-83936-01-00 437839360100 437-83936-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
11	BAND,SWITCH CORD 437-83936-01-00 437839360100 437-83936-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
12	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
13	BAND 1UA-82591-00-00 1UA825910000 1UA-82591-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 zł najniższa cena: 10.41 zł 10.41
13	BAND 90465-13169-00 => 1UA-82591-00-00 904651316900 90465-13169 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 zł najniższa cena: 10.41 zł 10.41
15	BAND,SWITCH CORD 437-83936-01-00 437839360100 437-83936-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
17	NEUTRAL SWITCH ASSY 4KM-82540-00-00 => 4GY-82540-10-00 4KM825400000 4KM-82540-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	121.91 zł 109.72 zł najniższa cena: 109.72 zł 109.72
17	NEUTRAL SWITCH ASSY 2H7-82540-00-00 => 4GY-82540-10-00 2H7825400000 2H7-82540-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	121.91 zł 109.72 zł najniższa cena: 109.72 zł 109.72
17	NEUTRAL SWITCH ASSY 4GY-82540-10-00 4GY825401000 4GY-82540-10-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	121.91 zł 109.72 zł najniższa cena: 109.72 zł 109.72
18	GASKET 90430-10148-00 904301014800 90430-10148-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (3 szt.)	10.25 zł 9.23 zł najniższa cena: 9.23 zł 9.23
19	RECTIFIER/REG ASY 2JA-81960-A0-00 2JA81960A000 2JA-81960-A0-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	323.64 zł 291.28 zł najniższa cena: 291.28 zł 291.28
20	SCREW,PAN HEAD 98507-06016-00 985070601600 98507-06016-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
21	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
22	STARTER RELAY ASSY 3AY-81940-00-00 => 4KD-81940-00-00 3AY819400000 3AY-81940-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	463.67 zł 417.30 zł najniższa cena: 417.30 zł 417.3
22	STARTER RELAY ASSY 4KD-81940-00-00 4KD819400000 4KD-81940-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	463.67 zł 417.30 zł najniższa cena: 417.30 zł 417.3
23	NUT,FLANGE (4MV) 95707-06500-00 957070650000 95707-06500-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (2 szt.)	14.15 zł 12.74 zł najniższa cena: 12.74 zł 12.74
24	RELAY ASSY 12R-81950-02-00 12R819500200 12R-81950-02-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	518.74 zł 466.87 zł najniższa cena: 466.87 zł 466.87
24	RELAY ASSY 1RL-81950-92-00 1RL819509200 1RL-81950-92-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	518.74 zł 466.87 zł najniższa cena: 402.19 zł 466.87
24	RELAY ASSY 12R-81950-01-00 => 12R-81950-02-00 12R819500100 12R-81950-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	518.74 zł 466.87 zł najniższa cena: 402.19 zł 466.87
25	BATTERY ASSY(GM7CZ-3D) 90890-85863-00 908908586300 90890-85863 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	264.07 zł 237.66 zł najniższa cena: 237.66 zł 237.66
26	SEAT,BATTERY 51Y-82122-00-00 51Y821220000 51Y-82122-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	18.47 zł 16.62 zł najniższa cena: 16.62 zł 16.62
27	TERMINAL 1 2JX-82103-00-00 2JX821030000 2JX-82103-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	161.92 zł 145.73 zł najniższa cena: 145.73 zł 145.73
28	SCREW,HEXAGON 90153-06032-00 901530603200 90153-06032-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	6.64 zł 5.98 zł najniższa cena: 5.98 zł 5.98
29	HOSE (L540) 90445-082F3-00 90445082F300 90445-082F3 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	42.09 zł 37.88 zł najniższa cena: 37.88 zł 37.88
30	BAND,BATTERY 7H3-82131-00-00 7H3821310000 7H3-82131-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (1 szt.)	55.15 zł 49.64 zł najniższa cena: 49.64 zł 49.64
30	BAND,BATTERY 120-82131-00-00 => 7H3-82131-00-00 120821310000 120-82131-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (1 szt.)	55.15 zł 49.64 zł najniższa cena: 49.64 zł 49.64
31	WIRE,PLUS LEAD 2JX-82115-00-00 2JX821150000 2JX-82115-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	163.79 zł 147.41 zł najniższa cena: 147.41 zł 147.41
32	WIRE,MINUS LEAD 5H0-82116-00-00 5H0821160000 5H0-82116-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	68.17 zł 61.35 zł najniższa cena: 61.35 zł 61.35
33	BOLT 90109-06557-00 901090655700 90109-06557-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	14.27 zł 12.84 zł najniższa cena: 12.84 zł 12.84
34	WIRE,MINUS LEAD 2JX-82116-00-00 2JX821160000 2JX-82116-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	50.43 zł 45.39 zł najniższa cena: 45.39 zł 45.39
35	FUSE HOLDER ASY 55K-82150-01-00 55K821500100 55K-82150-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	80.52 zł 72.47 zł najniższa cena: 72.47 zł 72.47
36	FUSE (12V-10A) 116-82151-00-00 => 1A0-82151-00-00 116821510000 116-82151-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	34.00 zł 30.60 zł najniższa cena: 30.60 zł 30.6
36	FUSE (12V-10A) 1A0-82151-00-00 1A0821510000 1A0-82151-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	34.00 zł 30.60 zł najniższa cena: 30.60 zł 30.6
37	KEY SET 2GK-82024-01-00 2GK820240100 2GK-82024-01 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	821.32 zł 739.19 zł najniższa cena: 739.19 zł 739.19
37	MAIN SWCH STRG LCK 2GK-82501-01-00 2GK825010100 2GK-82501-01-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	1526.01 zł 1373.41 zł najniższa cena: 1373.41 zł 1373.41
38	BOLT, HEXAGON 97017-06016-00 970170601600 97017-06016-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
39	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
40	WIRE,LEAD 2JX-82541-00-00 2JX825410000 2JX-82541-00-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	47.27 zł 42.54 zł najniższa cena: 42.54 zł 42.54
41	STOP SWITCH ASSY 2JX-82530-02-00 2JX825300200 2JX-82530-02 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	121.91 zł 109.72 zł najniższa cena: 109.72 zł 109.72
42	HORN 2KR-83371-00-00 2KR833710000 2KR-83371-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	258.58 zł 232.72 zł najniższa cena: 232.72 zł 232.72
43	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
44	FLASHER RELAY ASSY 34L-83350-20-00 34L833502000 34L-83350-20 https://yama-sklep.pl/image/scheme/243002a7f7c200439a5d601a2006ff3907344353343031302d38343130.png wysyłamy w 3-7 dni	416.11 zł 374.50 zł najniższa cena: 374.50 zł 374.5
