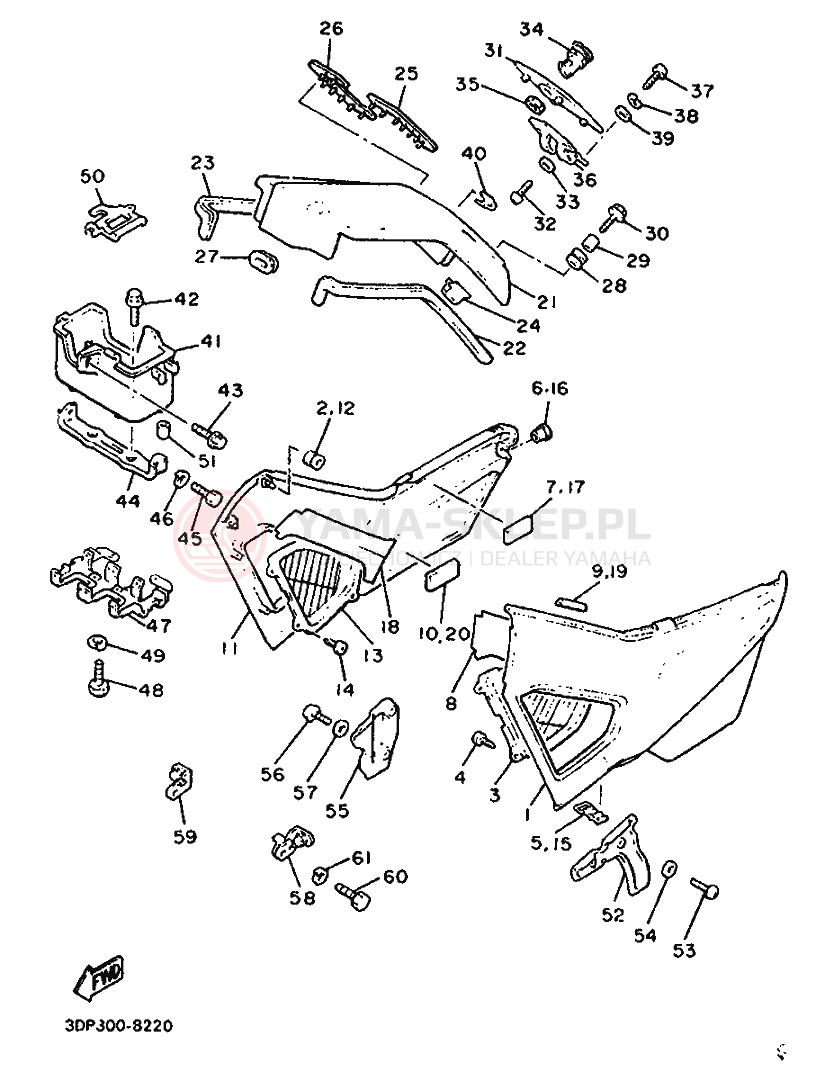

Schemat "POKRYWA BOCZNA I ZBIORNIK OLEJU" do Yamaha XVZ12TD VENTURE ROYAL

Lp.	nazwa i numer części	cena
1	COVER,SIDE 1 GLORIOUS MAXI BROWN 41R-21711-01-JN 41R2171101JN 41R-21711-01-JN https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	1828.59 zł 1645.73 zł najniższa cena: 1645.73 zł 1645.73
2	GROMMET 90480-13369-00 => 90480-13014-00 904801336900 90480-13369 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (7 szt.)	12.53 zł 11.28 zł najniższa cena: 11.28 zł 11.28
3	GRILL,SIDE COVER 1 54K-2171Y-02-00 54K2171Y0200 54K-2171Y-02-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	1269.61 zł 1142.65 zł najniższa cena: 1142.65 zł 1142.65
4	SCREW,TAPPING 90164-04006-00 901640400600 90164-04006-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	25.85 zł 23.27 zł najniższa cena: 23.27 zł 23.27
5	BAND,SIDE COVER 41R-2179E-00-00 41R2179E0000 41R-2179E-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	70.90 zł 63.81 zł najniższa cena: 63.81 zł 63.81
6	GROMMET 90480-12355-00 904801235500 90480-12355-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
7	DAMPER 26H-21746-00-00 26H217460000 26H-21746-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
8	LINING,SIDE COVER1 26H-2171J-00-00 26H2171J0000 26H-2171J-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	403.86 zł 363.47 zł najniższa cena: 363.47 zł 363.47
9	MOLD,SIDE COVER 3 26H-2171N-00-00 26H2171N0000 26H-2171N-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	14.13 zł 12.72 zł najniższa cena: 12.72 zł 12.72
10	DAMPER 41R-21717-00-00 41R217170000 41R-21717-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	14.27 zł 12.84 zł najniższa cena: 12.84 zł 12.84
11	COVER,SIDE 2 GLORIOUS MAXI BROWN 41R-21721-01-JN 41R2172101JN 41R-21721-01-JN https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	1828.59 zł 1645.73 zł najniższa cena: 1645.73 zł 1645.73
12	GROMMET 90480-13369-00 => 90480-13014-00 904801336900 90480-13369 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (7 szt.)	12.53 zł 11.28 zł najniższa cena: 11.28 zł 11.28
13	GRILL,SIDE COVER 2 54K-2172Y-02-00 54K2172Y0200 54K-2172Y-02-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	1269.61 zł 1142.65 zł najniższa cena: 1142.65 zł 1142.65
14	SCREW,TAPPING 90164-04006-00 901640400600 90164-04006-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	25.85 zł 23.27 zł najniższa cena: 23.27 zł 23.27
15	BAND,SIDE COVER 41R-2179E-00-00 41R2179E0000 41R-2179E-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	70.90 zł 63.81 zł najniższa cena: 63.81 zł 63.81
16	BAND,SIDE COVER 41R-2179E-00-00 41R2179E0000 41R-2179E-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	70.90 zł 63.81 zł najniższa cena: 63.81 zł 63.81
17	DAMPER 26H-21746-00-00 26H217460000 26H-21746-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
18	LINING,SIDE COVER2 26H-2171K-00-00 26H2171K0000 26H-2171K-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	403.86 zł 363.47 zł najniższa cena: 363.47 zł 363.47
19	MOLD,SIDE COVER 3 26H-2171N-00-00 26H2171N0000 26H-2171N-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	14.13 zł 12.72 zł najniższa cena: 12.72 zł 12.72
20	DAMPER 41R-21717-00-00 41R217170000 41R-21717-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	14.27 zł 12.84 zł najniższa cena: 12.84 zł 12.84
21	COVER, TOP GLORIOUS MAXI BROWN 26H-2171A-00-JN 26H2171A00JN 26H-2171A-00-JN https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	718.49 zł 646.64 zł najniższa cena: 646.64 zł 646.64
22	MOLD,SIDE COVER 1 26H-2171L-00-00 26H2171L0000 26H-2171L-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	131.78 zł 118.60 zł najniższa cena: 118.60 zł 118.6
23	MOLD,SIDE COVER 2 26H-2171M-00-00 26H2171M0000 26H-2171M-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	131.78 zł 118.60 zł najniższa cena: 118.60 zł 118.6
24	CLIP 90468-03135-00 904680313500 90468-03135-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	29.57 zł 26.61 zł najniższa cena: 26.61 zł 26.61
25	DAMPER,LOCATING 26H-2177M-00-00 26H2177M0000 26H-2177M-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	64.08 zł 57.67 zł najniższa cena: 57.67 zł 57.67
26	DAMPER, LOCATING 4 26H-2177N-00-00 26H2177N0000 26H-2177N-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	64.08 zł 57.67 zł najniższa cena: 57.67 zł 57.67
27	DAMPER 26H-21747-00-00 26H217470000 26H-21747-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	36.94 zł 33.25 zł najniższa cena: 33.25 zł 33.25
28	GROMMET 90480-12067-00 904801206700 90480-12067-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
29	COLLAR 90387-053H3-00 90387053H300 90387-053H3-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	13.79 zł 12.41 zł najniższa cena: 12.41 zł 12.41
30	BOLT,WITH WASHER 90119-05001-00 901190500100 90119-05001-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (5 szt.)	14.80 zł 13.32 zł najniższa cena: 13.32 zł 13.32
31	LID GLORIOUS MAXI BROWN 26H-2177E-00-JN 26H2177E00JN 26H-2177E-00-JN https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	543.67 zł 489.30 zł najniższa cena: 489.30 zł 489.3
32	SCREW, TAPPING 97780-05200-00 977800520000 97780-05200 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni
33	WASHER 92990-05200-00 929900520000 92990-05200-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
34	SIDE CVR LOCK ASY 54K-21780-00-00 => 54K-21780-01-00 54K217800000 54K-21780-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	505.09 zł 454.58 zł najniższa cena: 454.58 zł 454.58
34	SIDE CVR LOCK ASY 54K-21780-01-00 54K217800100 54K-21780-01-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	505.09 zł 454.58 zł najniższa cena: 454.58 zł 454.58
35	NUT,HEXAGON 90170-22187-00 901702218700 90170-22187-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	27.32 zł 24.59 zł najniższa cena: 24.59 zł 24.59
36	HINGE 26H-21796-01-00 26H217960100 26H-21796-01-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	237.32 zł 213.59 zł najniższa cena: 213.59 zł 213.59
37	SCREW, PAN HEAD 98506-05012-00 => 97606-05112-00 985060501200 98506-05012 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	2.30 zł 2.07 zł najniższa cena: 2.07 zł 2.07
38	WASHER(3SX) 92906-05100-00 => 92907-05100-00 929060510000 92906-05100 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
39	WASHER, PLAIN 92906-05200-00 929060520000 92906-05200 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
40	SPRING, PLATE 26H-2177R-00-00 26H2177R0000 26H-2177R-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	22.53 zł 20.28 zł najniższa cena: 20.28 zł 20.28
41	BOX, BATTERY 26H-2177G-00-00 26H2177G0000 26H-2177G-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	192.42 zł 173.18 zł najniższa cena: 173.18 zł 173.18
42	BOLT, HEXAGON 90119-06056-00 => 97017-06016-00 901190605600 90119-06056 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
43	BOLT, WITH WASHER 90119-06060-00 => 90119-06226-00 901190606000 90119-06060 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	17.50 zł 15.75 zł najniższa cena: 15.75 zł 15.75
44	MOLE, SIDE COVER 2 26H-2171M-01-00 26H2171M0100 26H-2171M-01 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni
45	BOLT, HEXAGON 97022-08016-00 970220801600 97022-08016 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
46	WASHER (JN5) 92902-08100-00 => 92907-08100-00 929020810000 92902-08100 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
47	PLATE,BRIDGE 26H-21243-01-00 26H212430100 26H-21243-01-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	265.19 zł 238.67 zł najniższa cena: 238.67 zł 238.67
48	BOLT, HEXAGON 97313-06016-00 => 97D95-06016-00 973130601600 97313-06016 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (3 szt.)	1.57 zł 1.41 zł najniższa cena: 1.41 zł 1.41
48	BOLT, HEXAGON 97D95-06016-00 97D950601600 97D-95060-16-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (3 szt.)	1.57 zł 1.41 zł najniższa cena: 1.41 zł 1.41
49	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (7 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
50	PLATE 26H-2176E-00-00 26H2176E0000 26H-2176E-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	40.61 zł 36.55 zł najniższa cena: 36.55 zł 36.55
51	PLUG,BLIND 16G-13569-00-00 16G135690000 16G-13569-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (6 szt.)	22.40 zł 20.16 zł najniższa cena: 20.16 zł 20.16
52	COVER,SIDE 3 41R-21731-00-00 41R217310000 41R-21731-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	24.10 zł 21.69 zł najniższa cena: 21.69 zł 21.69
53	SCREW, PAN HEAD 98506-05012-00 => 97606-05112-00 985060501200 98506-05012 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	2.30 zł 2.07 zł najniższa cena: 2.07 zł 2.07
54	WASHER (1RW) 92906-05600-00 => 92907-05600-00 929060560000 92906-05600 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
55	COVER,SIDE 4 41R-21741-00-00 41R217410000 41R-21741-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	24.10 zł 21.69 zł najniższa cena: 21.69 zł 21.69
56	SCREW, PAN HEAD 98506-05012-00 => 97606-05112-00 985060501200 98506-05012 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	2.30 zł 2.07 zł najniższa cena: 2.07 zł 2.07
57	WASHER (1RW) 92906-05600-00 => 92907-05600-00 929060560000 92906-05600 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
58	BRACKET,HORN 26H-2134K-00-00 26H2134K0000 26H-2134K-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	103.42 zł 93.08 zł najniższa cena: 93.08 zł 93.08
59	BRACKET,HORN 26H-2134K-00-00 26H2134K0000 26H-2134K-00-00 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	103.42 zł 93.08 zł najniższa cena: 93.08 zł 93.08
60	BOLT 97316-08016-00 973160801600 97316-08016 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	6.48 zł 5.83 zł najniższa cena: 5.83 zł 5.83
61	WASHER (JN5) 92906-08100-00 => 92907-08100-00 929060810000 92906-08100 https://yama-sklep.pl/image/scheme/220e99b15d32a93baa54f9796801716e3344503330302d38323230.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
