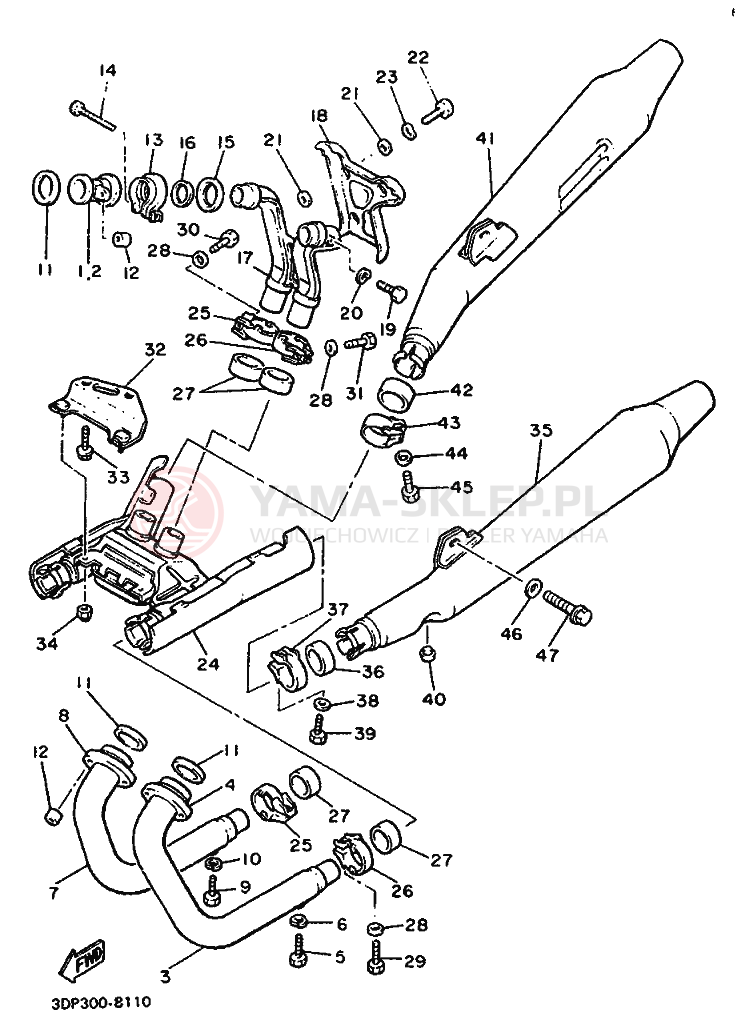

Schemat "Wydech końcowy" do Yamaha XVZ12TD VENTURE ROYAL

Lp.	nazwa i numer części	cena
1	PIPE,EXHAUST L REAR LEFT 26H-14611-01-00 26H146110100 26H-14611-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	431.02 zł 387.92 zł najniższa cena: 387.92 zł 387.92
2	PIPE,EXHAUST 3 REAR RIGHT 26H-14631-01-00 26H146310100 26H-14631-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	392.12 zł 352.91 zł najniższa cena: 352.91 zł 352.91
3	PIPE,EXHAUST R FRONT LEFT 26H-14621-02-00 26H146210200 26H-14621-02-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	431.02 zł 387.92 zł najniższa cena: 387.92 zł 387.92
4	NUT,RING 26H-14612-00-00 26H146120000 26H-14612-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	72.94 zł 65.65 zł najniższa cena: 65.65 zł 65.65
5	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
6	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
6	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
7	PIPE,EXHAUST 4 FRONT RIGHT 26H-14641-02-00 26H146410200 26H-14641-02-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	392.12 zł 352.91 zł najniższa cena: 352.91 zł 352.91
8	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
9	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
10	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
10	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
11	GASKET,EXHAUST PIPE 90430-38054-00 => 3GD-14613-00-00 904303805400 90430-38054 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	68.02 zł 61.22 zł najniższa cena: 61.22 zł 61.22
11	GASKET,EXHAUST PIPE 3GD-14613-00-00 3GD146130000 3GD-14613-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	68.02 zł 61.22 zł najniższa cena: 61.22 zł 61.22
12	NUT,SPEC'L SHAPE 90179-08442-00 901790844200 90179-08442-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (2 szt.)	22.47 zł 20.22 zł najniższa cena: 20.22 zł 20.22
13	BAND, MUFFLER 26H-14715-01-00 26H147150100 26H-14715-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	354.30 zł 318.87 zł najniższa cena: 318.87 zł 318.87
14	BOLT,HEX SKT HEAD 90110-06054-00 901100605400 90110-06054-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	37.59 zł 33.83 zł najniższa cena: 33.83 zł 33.83
15	BAND, MUFFLER 26H-14715-01-00 26H147150100 26H-14715-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	354.30 zł 318.87 zł najniższa cena: 318.87 zł 318.87
16	GASKET,EXST PIPE 26H-14613-01-00 26H146130100 26H-14613-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	59.42 zł 53.48 zł najniższa cena: 53.48 zł 53.48
17	JOINT,EXHAUST L 26H-14615-01-00 26H146150100 26H-14615-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	1633.61 zł 1470.25 zł najniższa cena: 1470.25 zł 1470.25
18	COVER,EXHAUST 26H-14624-01-00 26H146240100 26H-14624-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	154.38 zł 138.94 zł najniższa cena: 138.94 zł 138.94
19	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
20	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
20	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
21	WASHER,PLATE 90202-05187-00 902020518700 90202-05187-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
21	WASHER,PLATE 90202-06010-00 => 90202-05187-00 902020601000 90202-06010 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (8 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
22	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
23	WASHER, WAVE 90206-06090-00 902060609000 90206-06090-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (5 szt.)	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
23	WASHER, WAVE 90206-06060-00 => 90206-06090-00 902060606000 90206-06060 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (5 szt.)	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
24	CHAMBER 1 47G-14731-00-00 47G147310000 47G-14731-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	1161.87 zł 1045.68 zł najniższa cena: 1045.68 zł 1045.68
25	BAND,SILENCER 26H-14788-01-00 26H147880100 26H-14788-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	53.37 zł 48.03 zł najniższa cena: 48.03 zł 48.03
26	BAND,SILENCER 26H-14789-01-00 26H147890100 26H-14789-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	73.49 zł 66.14 zł najniższa cena: 66.14 zł 66.14
27	GASKET, EXST PIPE 26H-14623-01-00 => 3JJ-14623-00-00 26H146230100 26H-14623-01 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	208.18 zł 187.36 zł najniższa cena: 187.36 zł 187.36
27	GASKET, EXST PIPE 3JJ-14623-00-00 3JJ146230000 3JJ-14623-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	208.18 zł 187.36 zł najniższa cena: 187.36 zł 187.36
28	WASHER 92990-08600-00 929900860000 92990-08600-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
28	WASHER 92901-08600-00 => 92990-08600-00 929010860000 92901-08600 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
29	BOLT (682) 97013-08025-00 970130802500 97013-08025-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	23.64 zł 21.28 zł najniższa cena: 21.28 zł 21.28
30	BOLT 97301-08020-00 973010802000 97301-08020 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
31	BOLT (682) 97013-08025-00 970130802500 97013-08025-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	23.64 zł 21.28 zł najniższa cena: 21.28 zł 21.28
32	STAY,MUFFLER 2 26H-14772-01-00 26H147720100 26H-14772-01-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	332.79 zł 299.51 zł najniższa cena: 299.51 zł 299.51
33	BOLT,FLANGE(8AB) 95817-08020-00 958170802000 95817-08020-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	12.35 zł 11.12 zł najniższa cena: 11.12 zł 11.12
33	BOLT,FLANGE(8AB) 95821-08020-00 => 95817-08020-00 958210802000 95821-08020 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	12.35 zł 11.12 zł najniższa cena: 11.12 zł 11.12
34	NUT, SELF LOCKING 95601-08200-00 => 90185-08169-00 956010820000 95601-08200 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	47.48 zł 42.73 zł najniższa cena: 42.73 zł 42.73
34	NUT, SELF LOCKING 90185-08169-00 901850816900 90185-08169-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	47.48 zł 42.73 zł najniższa cena: 42.73 zł 42.73
35	MUFFLER 1 47G-14711-00-00 47G147110000 47G-14711-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	3376.58 zł 3038.92 zł najniższa cena: 3038.92 zł 3038.92
36	GASKET, EXHAUST 4 3JJ-14653-00-00 3JJ146530000 3JJ-14653-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	265.22 zł 238.70 zł najniższa cena: 238.70 zł 238.7
36	GASKET, EXHAUST 4 47G-14653-00-00 => 3JJ-14653-00-00 47G146530000 47G-14653-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	265.22 zł 238.70 zł najniższa cena: 238.70 zł 238.7
37	BAND, SILENCER 4 26H-14797-00-00 26H147970000 26H-14797-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	33.63 zł 30.27 zł najniższa cena: 30.27 zł 30.27
38	WASHER 92990-08600-00 929900860000 92990-08600-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
38	WASHER 92901-08600-00 => 92990-08600-00 929010860000 92901-08600 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
39	BOLT (682) 97013-08025-00 970130802500 97013-08025-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	23.64 zł 21.28 zł najniższa cena: 21.28 zł 21.28
40	STOPPER, MAIN STAND 1AO-27114-00-00 1AO271140000 1AO-27114-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni
41	MUFFLER 2 47G-14721-00-00 47G147210000 47G-14721-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	3376.58 zł 3038.92 zł najniższa cena: 3038.92 zł 3038.92
42	GASKET, EXHAUST 4 3JJ-14653-00-00 3JJ146530000 3JJ-14653-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	265.22 zł 238.70 zł najniższa cena: 238.70 zł 238.7
42	GASKET, EXHAUST 4 47G-14653-00-00 => 3JJ-14653-00-00 47G146530000 47G-14653-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	265.22 zł 238.70 zł najniższa cena: 238.70 zł 238.7
43	BAND, SILENCER 3 26H-14796-00-00 26H147960000 26H-14796-00-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	76.30 zł 68.67 zł najniższa cena: 68.67 zł 68.67
44	WASHER 92990-08600-00 929900860000 92990-08600-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
44	WASHER 92901-08600-00 => 92990-08600-00 929010860000 92901-08600 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
45	BOLT (682) 97013-08025-00 970130802500 97013-08025-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	23.64 zł 21.28 zł najniższa cena: 21.28 zł 21.28
46	WASHER,PLATE 90201-10742-00 902011074200 90201-10742-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	34.94 zł 31.45 zł najniższa cena: 31.45 zł 31.45
47	BOLT,WASHER BASED 90105-10271-00 901051027100 90105-10271-00 https://yama-sklep.pl/image/scheme/220aef0a29b37a163be212842c7977003344503330302d38313130.png wysyłamy w 3-7 dni	53.59 zł 48.23 zł najniższa cena: 48.23 zł 48.23
