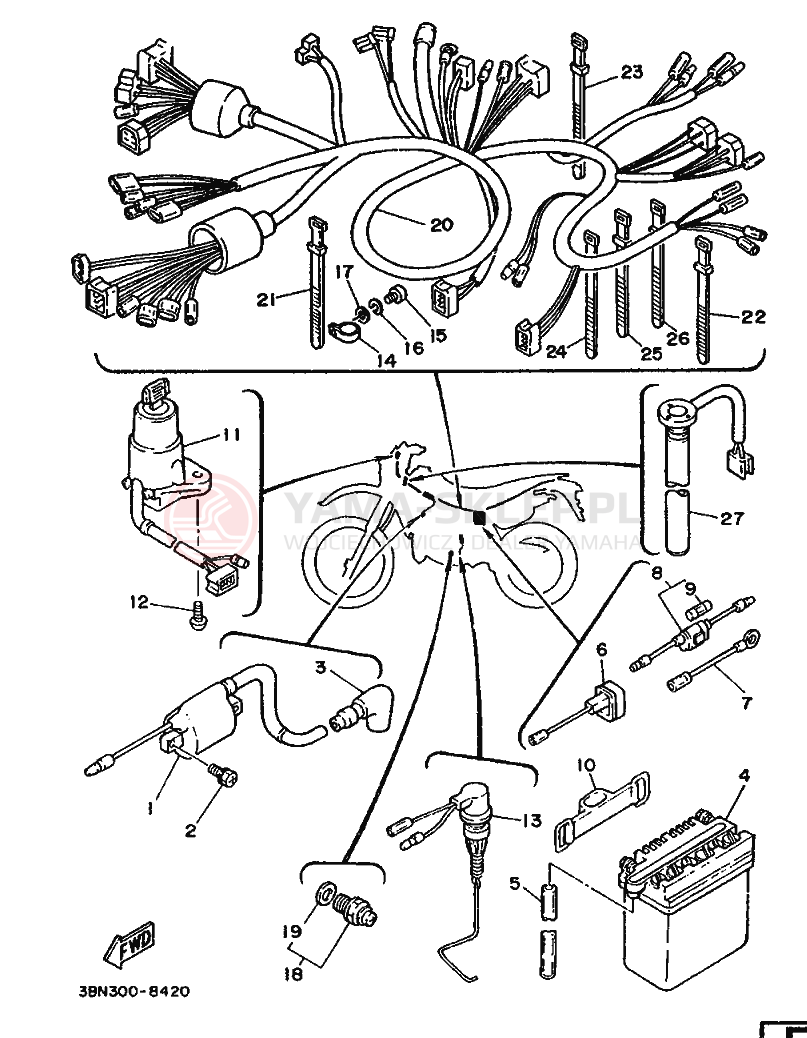

Schemat "układ elektryczny" do Yamaha DT125R

Lp.	nazwa i numer części	cena
1	IGNITION COIL ASSY 2JN-82310-M0-00 => 4RP-82310-26-00 2JN82310M000 2JN-82310-M0-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	316.54 zł 284.89 złnajniższa cena: 284.89 zł 284.89
2	SCREW,HEXAGON 90153-06059-00 => 90153-06022-00 901530605900 90153-06059 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
3	PLUG CAP ASSY 2TV-82370-00-00 => 8DG-82370-00-00 2TV823700000 2TV-82370-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	91.70 zł 82.53 złnajniższa cena: 82.53 zł 82.53
4	BATTERY ASSY (GM3-3B) 30W-82110-79-00 => 9079R-24283-00 30W821107900 30W-82110-79 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	176.47 zł 158.82 złnajniższa cena: 126.97 zł 158.82
5	HOSE 90445-084E3-00 90445084E300 90445-084E3 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	31.60 zł 28.44 złnajniższa cena: 28.44 zł 28.44
6	WIRE, PLUS LEAD 2RH-82115-00-00 2RH821150000 2RH-82115-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	76.84 zł 69.16 złnajniższa cena: 69.16 zł 69.16
7	WIRE,MINUS LEAD 558-82116-00-00 558821160000 558-82116-00-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	32.10 zł 28.89 złnajniższa cena: 28.89 zł 28.89
8	FUSE HOLDER ASSY 353-82150-00-00 => 55K-82150-02-00 353821500000 353-82150-00-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	79.81 zł 71.83 złnajniższa cena: 71.83 zł 71.83
9	FUSE (12V-10A) 116-82151-00-00 => 1A0-82151-00-00 116821510000 116-82151-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	34.00 zł 30.60 złnajniższa cena: 30.60 zł 30.6
10	BAND, BATTERY 3BN-82131-00-00 3BN821310000 3BN-82131-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	61.12 zł 55.01 złnajniższa cena: 55.01 zł 55.01
11	MAIN SWITCH STEERING LOCK 55V-82501-00-00 55V825010000 55V-82501-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	1322.31 zł 1190.08 złnajniższa cena: 1190.08 zł 1190.08
12	SCREW,SPEC'L SHAPE 90149-06228-00 => 90149-06308-00 901490622800 90149-06228-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (1 szt.)	8.97 zł 8.07 złnajniższa cena: 8.07 zł 8.07
13	STOP SWITCH ASSY 3BN-82530-00-00 3BN825300000 3BN-82530-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	91.49 zł 82.34 złnajniższa cena: 82.34 zł 82.34
14	CLAMP 90462-12176-00 904621217600 90462-12176 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	21.41 zł 19.27 złnajniższa cena: 19.27 zł 19.27
15	SCREW,PAN HEAD(3SX 98506-05010-00 => 98517-05010-00 985060501000 98506-05010 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
16	WASHER(3SX) 92906-05100-00 => 92907-05100-00 929060510000 92906-05100 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
17	WASHER (1RW) 92906-05600-00 => 92907-05600-00 929060560000 92906-05600 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
18	NEUTRAL SWITCH ASSY 341-82540-01-00 => 4GY-82540-10-00 341825400100 341-82540-01 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (1 szt.)	121.91 zł 109.72 złnajniższa cena: 109.72 zł 109.72
19	GASKET 341-82543-00-00 => 296-82543-00-00 341825430000 341-82543-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	8.67 zł 7.80 złnajniższa cena: 7.80 zł 7.8
19	GASKET 296-82543-00-00 296825430000 296-82543-00-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	8.67 zł 7.80 złnajniższa cena: 7.80 zł 7.8
20	3BN-82590-00-00
21	BAND,SWITCH CORD 25G-83936-00-00 => 25G-83936-01-00 25G839360000 25G-83936-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
22	BAND,SWITCH CORD 437-83936-00-00 => 437-83936-01-00 437839360000 437-83936-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
23	BAND,SWITCH CORD 437-83936-00-00 => 437-83936-01-00 437839360000 437-83936-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
24	BAND,SWITCH CORD 437-83936-10-00 => 437-83936-11-00 437839361000 437-83936-10 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
25	BAND,SWITCH CORD 437-83936-10-00 => 437-83936-11-00 437839361000 437-83936-10 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
26	BAND,SWITCH CORD 437-83936-00-00 => 437-83936-01-00 437839360000 437-83936-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
27	OIL LEVEL GAUGE ASSY 3BN-85720-00-00 => 4DJ-85720-00-00 3BN857200000 3BN-85720-00-00 https://yama-sklep.pl/image/scheme/22f04d9bca08239ef27c5630f112704133424e3330302d38343230.png wysyłamy w 3-7 dni	302.86 zł 272.57 złnajniższa cena: 272.57 zł 272.57
