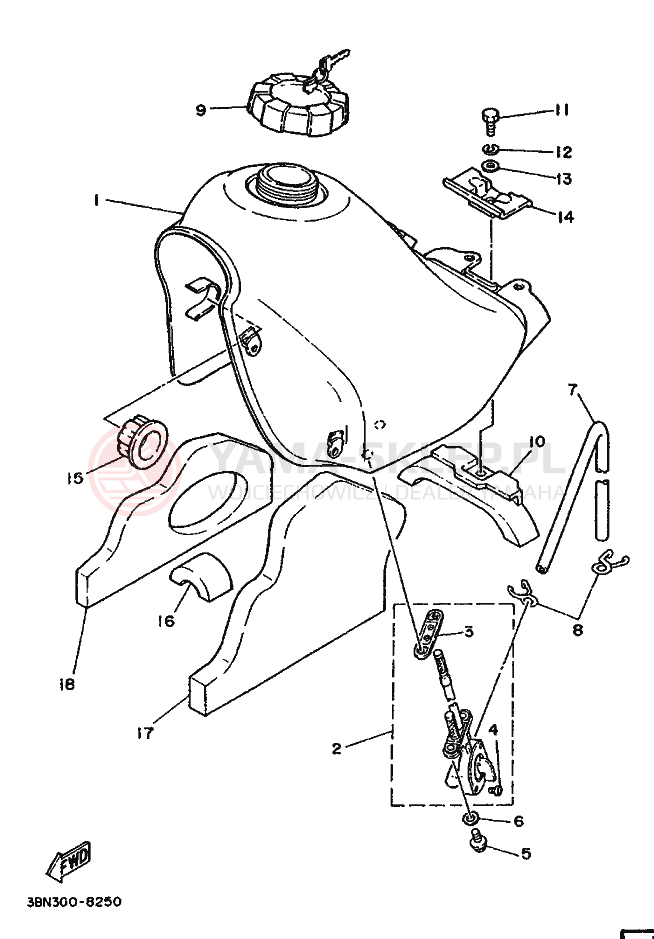

Schemat "zbiornik paliwa" do Yamaha DT125R

Lp.	nazwa i numer części	cena
1	FUEL TANK COMP. 3BN-24110-00-33 => 3BN-YK241-10-33 3BN241100033 3BN-24110-00-33 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	1650.72 zł 1485.65 złnajniższa cena: 1485.65 zł 1485.65
1	FUEL TANK COMP. 3BN-24110-00-36 => 3RM-YK241-00-P0 3BN241100036 3BN-24110-00-36 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	1490.59 zł 1341.53 złnajniższa cena: 1485.65 zł 1341.53
1	FUEL TANK COMP. 3BN-24110-00-TV 3BN2411000TV 3BN-24110-00-TV https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	1490.59 zł 1341.53 złnajniższa cena: 1341.53 zł 1341.53
1	FUEL TANK COMP. 3BN-YK241-10-33 3BNYK2411033 3BNYK2411033 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	1650.72 zł 1485.65 złnajniższa cena: 1485.65 zł 1485.65
1	FUEL TANK COMP. 3RM-YK241-00-P0 3RMYK24100P0 3RMYK24100P0 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	1490.59 zł 1341.53 złnajniższa cena: 1341.53 zł 1341.53
2	FUEL COCK ASY 1 3BN-24500-00-00 3BN245000000 3BN-24500-00-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	470.39 zł 423.35 złnajniższa cena: 423.35 zł 423.35
3	O-RING 4X8-24512-00-00 4X8245120000 4X8-24512-00-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (6 szt.)	10.92 zł 9.83 złnajniższa cena: 9.83 zł 9.83
4	SCREW,PAN HEAD 98580-03008-00 985800300800 98580-03008-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (1 szt.)	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
4	SCREW,PAN HEAD 97801-03008-00 => 98580-03008-00 978010300800 97801-03008 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (1 szt.)	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
5	SCREW,SPEC'L SHAPE 90149-06011-00 901490601100 90149-06011-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
6	WASHER,PLATE 90202-06010-00 => 90202-05187-00 902020601000 90202-06010 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	WASHER,PLATE 90202-05187-00 902020518700 90202-05187-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
7	HOSE 90445-09651-00 904450965100 90445-09651 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	39.85 zł 35.87 złnajniższa cena: 35.87 zł 35.87
8	CLIP,SCISSOR 90467-08003-00 904670800300 90467-08003-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (5 szt.)	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
9	CAP ASY (5FYC) 48Y-24602-00-00 48Y246020000 48Y-24602-00-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	599.86 zł 539.87 złnajniższa cena: 539.87 zł 539.87
10	DAMPER, LOCATING 2 3BN-24182-00-00 3BN241820000 3BN-24182-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	93.98 zł 84.58 złnajniższa cena: 84.58 zł 84.58
11	BOLT, HEXAGON 97313-06016-00 => 97D95-06016-00 973130601600 97313-06016 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (5 szt.)	1.57 zł 1.41 złnajniższa cena: 1.41 zł 1.41
11	BOLT, HEXAGON 97D95-06016-00 97D950601600 97D-95060-16-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (5 szt.)	1.57 zł 1.41 złnajniższa cena: 1.41 zł 1.41
12	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (1 szt.)	0.81 zł 0.73 złnajniższa cena: 0.73 zł 0.73
12	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 24-48H (1 szt.)	0.81 zł 0.73 złnajniższa cena: 0.73 zł 0.73
13	WASHER,PLATE 90201-061A5-00 90201061A500 90201-061A5-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
13	WASHER,PLATE 92901-06600-00 => 90201-061A5-00 929010660000 92901-06600 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
14	WASHER, SPECIAL 34X-24186-01-00 34X241860100 34X-24186-01 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	60.31 zł 54.28 złnajniższa cena: 54.28 zł 54.28
15	DAMPER,LOCATING 1 26H-24181-00-00 26H241810000 26H-24181-00-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	36.69 zł 33.02 złnajniższa cena: 33.02 zł 33.02
16	DAMPER,LOCATING 4 5X2-24184-00-00 5X2241840000 5X2-24184-00-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	46.35 zł 41.72 złnajniższa cena: 41.72 zł 41.72
17	DAMPER, PLATE 1 3BN-2414H-00-00 3BN2414H0000 3BN-2414H-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	34.90 zł 31.41 złnajniższa cena: 31.41 zł 31.41
18	DAMPER, PLATE 2 3BN-2414J-00-00 3BN2414J0000 3BN-2414J-00 https://yama-sklep.pl/image/scheme/2213453b5cb55d8308475bea8b4588e733424e3330302d38323530.png wysyłamy w 3-7 dni	33.23 zł 29.91 złnajniższa cena: 29.91 zł 29.91
