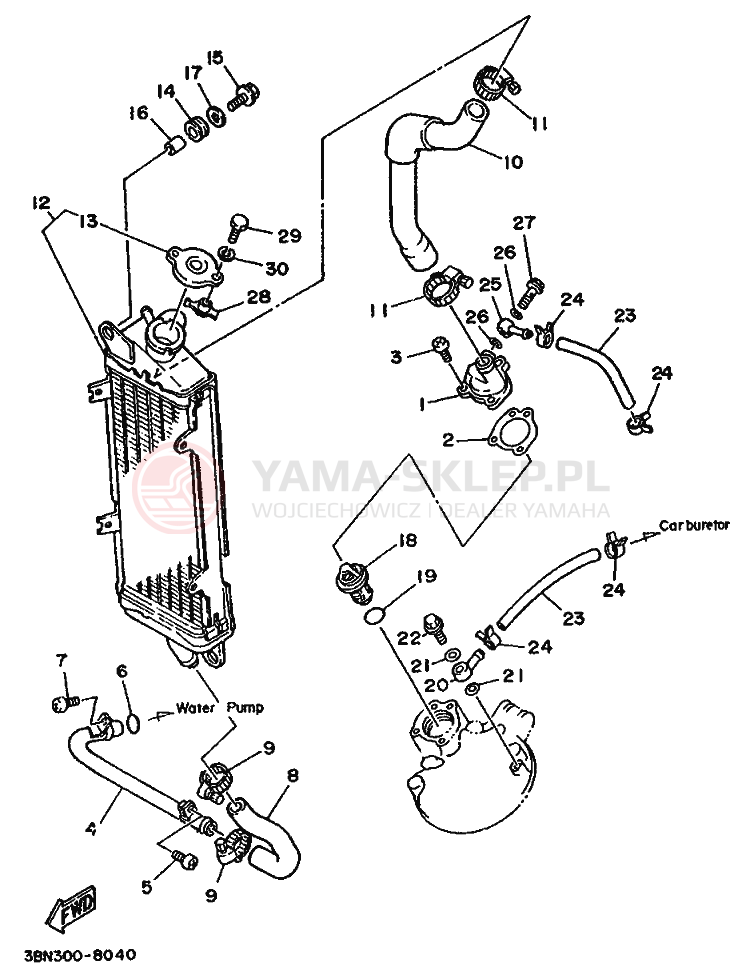

Schemat "Układ chlodzenia" do Yamaha DT125R

Lp.	nazwa i numer części	cena
1	JOINT 1 34X-12469-00-00 34X124690000 34X-12469-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	61.50 zł 55.35 złnajniższa cena: 55.35 zł 55.35
2	DICHTUNG, DECKEL 34X-12414-00-00 => 34X-12414-10-00 34X124140000 34X-12414-00-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png	6.51 zł 5.86 złnajniższa cena: 5.86 zł 5.86
2	GASKET, COVER 34X-12414-10-00 34X124141000 34X-12414-10-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png niedostępny	6.51 zł 5.86 złnajniższa cena: 5.86 zł 5.86
3	SCREW,PAN HEAD 98507-06016-00 985070601600 98507-06016-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
3	SCREW,PAN HEAD 92506-06016-00 => 98507-06016-00 925060601600 92506-06016 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
4	PIPE 1 3BN-12481-00-00 3BN124810000 3BN-12481-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	391.61 zł 352.45 złnajniższa cena: 352.45 zł 352.45
5	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	SCREW,PAN 92506-06012-00 => 98517-06012-00 925060601200 92506-06012 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	93210-12327-00
7	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
7	SCREW,PAN 92506-06012-00 => 98517-06012-00 925060601200 92506-06012 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	PIPE 2 3BN-12482-00-00 3BN124820000 3BN-12482-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	90.69 zł 81.62 złnajniższa cena: 81.62 zł 81.62
9	HOSE CLAMP ASSY 90450-22M14-00 9045022M1400 90450-22M14-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	55.88 zł 50.29 złnajniższa cena: 50.29 zł 50.29
9	HOSE CLAMP ASSY 90450-22017-00 => 90450-22M14-00 904502201700 90450-22017 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	55.88 zł 50.29 złnajniższa cena: 50.29 zł 50.29
10	PIPE 3 3BN-12483-00-00 3BN124830000 3BN-12483-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	249.74 zł 224.77 złnajniższa cena: 224.77 zł 224.77
11	HOSE CLAMP ASSY 90450-28014-00 => 90450-28001-00 904502801400 90450-28014 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
11	HOSE CLAMP ASSY 90450-28001-00 904502800100 90450-28001-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
12	RADIATOR ASSY 3BN-12461-00-00 3BN124610000 3BN-12461-00-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	1555.78 zł 1400.20 złnajniższa cena: 1400.20 zł 1400.2
12	RADIATOR ASSY 3BN-12460-00-00 => 3BN-12461-00-00 3BN124600000 3BN-12460-00-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	1555.78 zł 1400.20 złnajniższa cena: 1400.20 zł 1400.2
13	.CAP, RADIATOR 1KT-12462-00-00 1KT124620000 1KT-12462-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	212.22 zł 191.00 złnajniższa cena: 191.00 zł 191
14	GROMMET 90480-15363-00 904801536300 90480-15363-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (2 szt.)	25.85 zł 23.27 złnajniższa cena: 23.27 zł 23.27
15	BOLT, FLANGE 95817-06020-00 958170602000 95817-06020-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (7 szt.)	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
15	BOLT, FLANGE 91001-06020-00 => 95817-06020-00 910010602000 91001-06020 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (7 szt.)	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
16	COLLAR 90387-07390-00 903870739000 90387-07390 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
17	WASHER,PLATE 90201-06072-00 902010607200 90201-06072-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
18	TERMOSTAT 34X-12411-00-00 => 34X-12411-01-00 34X124110000 34X-12411-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	144.21 zł 144.21
19	O-RING 93210-27778-00 932102777800 93210-27778-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (6 szt.)	28.91 zł 26.02 złnajniższa cena: 26.02 zł 26.02
19	O-RING 93210-27194-00 => 93210-27778-00 932102719400 93210-27194-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (6 szt.)	28.91 zł 26.02 złnajniższa cena: 26.02 zł 26.02
20	UNION 90405-06037-00 904050603700 90405-06037-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	52.88 zł 47.59 złnajniższa cena: 47.59 zł 47.59
21	GASKET 90430-06166-00 904300616600 90430-06166-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	13.14 zł 11.83 złnajniższa cena: 11.83 zł 11.83
22	BOLT, UNION 90401-06003-00 904010600300 90401-06003-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
22	BOLT, UNION 90401-06115-00 => 90401-06003-00 904010611500 90401-06115 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
23	PIPE 6 3XP-1243A-00-00 3XP1243A0000 3XP-1243A-00-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	67.19 zł 60.47 złnajniższa cena: 60.47 zł 60.47
23	PIPE 6 2TV-12476-01-00 => 3XP-1243A-00-00 2TV124760100 2TV-12476-01 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	67.19 zł 60.47 złnajniższa cena: 60.47 zł 60.47
24	90467-10035-00
25	UNION 90405-06037-00 904050603700 90405-06037-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	52.88 zł 47.59 złnajniższa cena: 47.59 zł 47.59
26	GASKET 90430-06166-00 904300616600 90430-06166-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	13.14 zł 11.83 złnajniższa cena: 11.83 zł 11.83
27	BOLT, UNION 90401-06003-00 904010600300 90401-06003-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
27	BOLT, UNION 90401-06115-00 => 90401-06003-00 904010611500 90401-06115 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
28	STOPPER 1KT-12437-00-00 1KT124370000 1KT-12437-00-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	76.03 zł 68.43 złnajniższa cena: 68.43 zł 68.43
29	BOLT 97006-05012-00 970060501200 97006-05012 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
30	WASHER(3SX) 92906-05100-00 => 92907-05100-00 929060510000 92906-05100 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
30	WASHER(3SX) 92907-05100-00 929070510000 92907-05100-00 https://yama-sklep.pl/image/scheme/228a7f353e24132e870f931f263855c733424e3330302d38303430.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
