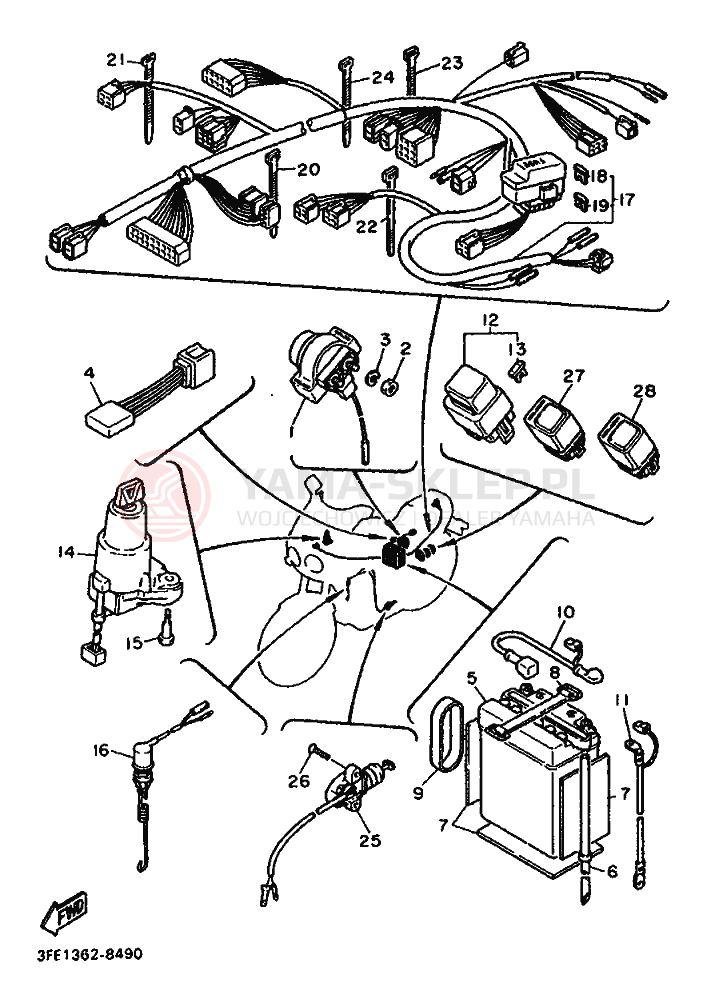

Schemat "układ elektryczny" do Yamaha FZR750R

Lp.	nazwa i numer części	cena
1	STARTER SWITCH ASY 42X-81940-00-00 42X819400000 42X-81940-00-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	93.20 zł 83.88 zł najniższa cena: 83.88 zł 83.88
2	NUT 95303-06700-00 => 9538R-06700-00 953030670000 95303-06700 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 24-48H (1 szt.)	2.67 zł 2.40 zł najniższa cena: 2.40 zł 2.4
3	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 24-48H (2 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
4	DIODE FOR SIDE STAND SAFETY DEVISE 4U8-81980-M0-00 4U881980M000 4U8-81980-M0-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	273.87 zł 246.48 zł najniższa cena: 246.48 zł 246.48
5	BATTERY ASSY 447-82110-78-00 => 447-82110-19-00 447821107800 447-82110-78-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	286.74 zł 258.07 zł najniższa cena: 258.07 zł 258.07
6	HOSE 90445-083A4-00 90445083A400 90445-083A4 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	42.09 zł 37.88 zł najniższa cena: 37.88 zł 37.88
7	PAD, BATTERY 5G3-82121-00-00 5G3821210000 5G3-82121-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	26.81 zł 24.13 zł najniższa cena: 24.13 zł 24.13
8	BAND,BATTERY 2T4-82131-00-00 2T4821310000 2T4-82131-00-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	55.35 zł 49.82 zł najniższa cena: 49.82 zł 49.82
9	BAND, BATTERY 165-82124-00-00 165821240000 165-82124-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	63.52 zł 57.17 zł najniższa cena: 57.17 zł 57.17
10	WIRE, MINUS LEAD 2GH-82116-00-00 2GH821160000 2GH-82116-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	198.52 zł 178.67 zł najniższa cena: 178.67 zł 178.67
11	WIRE, MINUS LEAD 2GH-82116-00-00 2GH821160000 2GH-82116-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	198.52 zł 178.67 zł najniższa cena: 178.67 zł 178.67
12	FUSE HOLDER ASY 1AE-82150-00-00 1AE821500000 1AE-82150-00-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	238.94 zł 215.05 zł najniższa cena: 215.05 zł 215.05
13	.FUSE 1AF-82151-01-00 1AF821510100 1AF-82151-01 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni
14	MAIN SWITCH STEERING LOCK 2GH-82501-01-00 2GH825010100 2GH-82501-01 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	2174.49 zł 1957.04 zł najniższa cena: 1957.04 zł 1957.04
15	BOLT 90109-06614-00 => 90109-06282-00 901090661400 90109-06614 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	29.52 zł 26.57 zł najniższa cena: 26.57 zł 26.57
16	STOP SWITCH ASSY 2GH-82530-00-00 2GH825300000 2GH-82530-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	125.58 zł 113.02 zł najniższa cena: 113.02 zł 113.02
17	WIRE HARNESS ASSY 2LA-82590-00-00 2LA825900000 2LA-82590-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	2301.33 zł 2071.20 zł najniższa cena: 2071.20 zł 2071.2
18	FUSE (20A-BL) (20A-BL) 2GH-82151-00-00 => 2GV-82151-00-00 2GH821510000 2GH-82151-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	20.96 zł 18.86 zł najniższa cena: 18.86 zł 18.86
19	FUSE (10A-BL) (10A-BL) 42X-82151-00-00 42X821510000 42X-82151-00-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	24.85 zł 22.37 zł najniższa cena: 22.37 zł 22.37
20	BAND,SWITCH CORD 437-83936-10-00 => 437-83936-11-00 437839361000 437-83936-10 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
21	BAND,SWITCH CORD 437-83936-10-00 => 437-83936-11-00 437839361000 437-83936-10 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
22	BAND,SWITCH CORD 25G-83936-00-00 => 25G-83936-01-00 25G839360000 25G-83936-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
23	CLAMP 90464-13073-00 => 90464-15195-00 904641307300 90464-13073-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	14.80 zł 13.32 zł najniższa cena: 13.32 zł 13.32
24	CLAMP 1 5Y9-12491-00-00 5Y9124910000 5Y9-12491-00-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	11.05 zł 9.95 zł najniższa cena: 9.95 zł 9.95
25	SWITCH, SIDE STAND 2KT-82566-00-00 2KT825660000 2KT-82566-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	223.56 zł 201.20 zł najniższa cena: 201.20 zł 201.2
26	SCREW, COUNTERSUNK 90152-05016-00 901520501600 90152-05016 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	5.44 zł 4.90 zł najniższa cena: 4.90 zł 4.9
27	RELAY ASSY 25G-81950-01-00 => 25G-81950-02-00 25G819500100 25G-81950-01-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	535.47 zł 481.92 zł najniższa cena: 481.92 zł 481.92
28	RELAY ASSY. (4U8-02) 4U8-81950-02-00 4U8819500200 4U8-81950-02-00 https://yama-sklep.pl/image/scheme/24dd678fe687f705199100260a0dd560ec334645313336322d38343930.png wysyłamy w 3-7 dni	416.66 zł 374.99 zł najniższa cena: 374.99 zł 374.99
