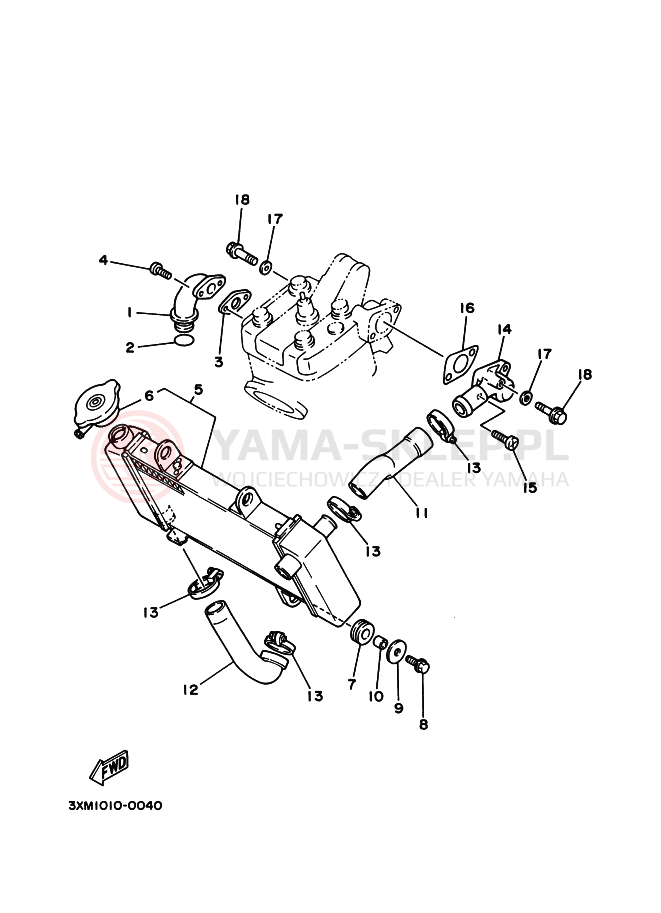

Schemat "Układ chlodzenia" do Yamaha TZ50

Lp.	nazwa i numer części	cena
1	JOINT 3TU-12446-00-00 3TU124460000 3TU-12446-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	361.21 zł 325.09 zł najniższa cena: 325.09 zł 325.09
2	O-RING 93210-16275-00 932101627500 93210-16275-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (5 szt.)	14.81 zł 13.33 zł najniższa cena: 13.33 zł 13.33
3	GASKET 5R2-12434-00-00 => 5R2-12434-01-00 5R2124340000 5R2-12434-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	9.34 zł 8.41 zł najniższa cena: 8.41 zł 8.41
3	GASKET 5R2-12434-01-00 5R2124340100 5R2-12434-01-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	9.34 zł 8.41 zł najniższa cena: 8.41 zł 8.41
4	SCREW,PAN HEAD 98506-06016-00 => 98507-06016-00 985060601600 98506-06016 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
4	SCREW,PAN HEAD 98507-06016-00 985070601600 98507-06016-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
5	RADIATOR ASSY 3XM-12460-00-00 3XM124600000 3XM-12460-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	3278.13 zł 2950.32 zł najniższa cena: 2950.32 zł 2950.32
6	CAP,RADIATOR 22W-12462-00-00 => 4FL-12462-00-00 22W124620000 22W-12462-00-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (1 szt.)	212.22 zł 191.00 zł najniższa cena: 191.00 zł 191
6	CAP,RADIATOR 4FL-12462-00-00 4FL124620000 4FL-12462-00-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (1 szt.)	212.22 zł 191.00 zł najniższa cena: 191.00 zł 191
7	GROMMET 90480-15363-00 904801536300 90480-15363-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (2 szt.)	25.85 zł 23.27 zł najniższa cena: 23.27 zł 23.27
8	BOLT, FLANGE 95826-06020-00 => 95817-06020-00 958260602000 95826-06020 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (6 szt.)	6.68 zł 6.01 zł najniższa cena: 6.01 zł 6.01
8	BOLT, FLANGE 95817-06020-00 958170602000 95817-06020-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (6 szt.)	6.68 zł 6.01 zł najniższa cena: 6.01 zł 6.01
9	WASHER, PLATE 90201-060A3-00 => 90201-06086-00 90201060A300 90201-060A3 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	3.58 zł 3.22 zł najniższa cena: 10.86 zł 3.22
9	WASHER, PLATE 90201-06086-00 902010608600 90201-06086-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	3.58 zł 3.22 zł najniższa cena: 3.22 zł 3.22
10	COLLAR 90387-07390-00 903870739000 90387-07390 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	13.79 zł 12.41 zł najniższa cena: 12.41 zł 12.41
11	PIPE 1 3TU-12481-00-00 3TU124810000 3TU-12481-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	104.14 zł 93.73 zł najniższa cena: 93.73 zł 93.73
12	PIPE 2 3XM-12482-00-00 3XM124820000 3XM-12482-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	104.14 zł 93.73 zł najniższa cena: 93.73 zł 93.73
13	HOSE CLAMP ASSY 90450-28001-00 904502800100 90450-28001-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	44.80 zł 40.32 zł najniższa cena: 40.32 zł 40.32
13	HOSE CLAMP ASSY 90450-28014-00 => 90450-28001-00 904502801400 90450-28014 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	44.80 zł 40.32 zł najniższa cena: 40.32 zł 40.32
14	JOINT 1 30Y-12469-00-00 30Y124690000 30Y-12469-00-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	518.72 zł 466.85 zł najniższa cena: 466.85 zł 466.85
15	SCREW,PAN HEAD 98506-06016-00 => 98507-06016-00 985060601600 98506-06016 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
15	SCREW,PAN HEAD 98507-06016-00 985070601600 98507-06016-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
16	GASKET, COVER 1HK-12414-00-00 1HK124140000 1HK-12414-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 3-7 dni	14.98 zł 13.48 zł najniższa cena: 13.48 zł 13.48
17	GASKET 90430-06166-00 904300616600 90430-06166-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (2 szt.)	13.14 zł 11.83 zł najniższa cena: 11.83 zł 11.83
18	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
18	BOLT, FLANGE 95816-06012-00 => 95817-06012-00 958160601200 95816-06012 https://yama-sklep.pl/image/scheme/24ca1936a5fe1d318f6361f323f09748c833584d313031302d30303430.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
