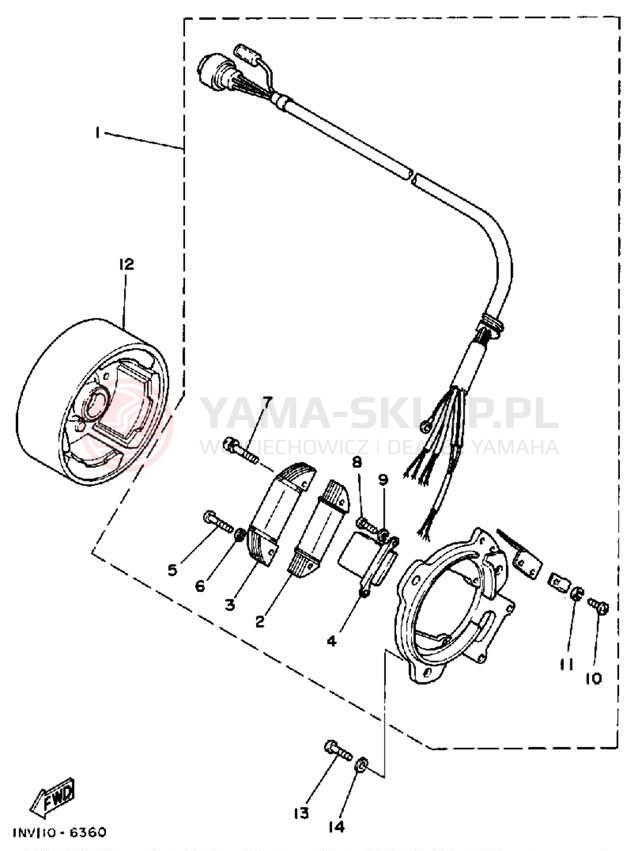

Schemat "prądnica" do Yamaha YFM200DXS

Lp.	nazwa i numer części	cena
1	STATOR ASSY (24W-85510-20) 29U-85510-20-00 29U855102000 29U-85510-20-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	6153.55 zł 5538.20 zł najniższa cena: 5538.20 zł 5538.2
2	COIL SOURCE 2 21V-85512-20-00 21V855122000 21V-85512-20-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	749.80 zł 674.82 zł najniższa cena: 674.82 zł 674.82
3	COIL,LIGHTING 1 24W-85513-20-00 24W855132000 24W-85513-20-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	474.42 zł 426.98 zł najniższa cena: 426.98 zł 426.98
4	COIL,PULSER 59V-85580-20-00 59V855802000 59V-85580-20-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	1061.29 zł 955.16 zł najniższa cena: 955.16 zł 955.16
5	SCREW,PANHEAD 98507-04018-00 985070401800 98507-04018-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
6	WASHER 92990-04600-00 929900460000 92990-04600-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
7	SCREW,PAN HEAD 98517-04030-00 985170403000 98517-04030-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.44 zł 4.00 zł najniższa cena: 4.00 zł 4
8	SCREW, PAN HEAD 97885-05010-00 978850501000 97885-05010-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
9	WASHER,SPRING 92990-05100-00 929900510000 92990-05100-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
10	SCREW,PAN HEAD 98580-04008-00 985800400800 98580-04008-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
12	ROTOR ASSY 29U-85550-21-00 29U855502100 29U-85550-21-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	2565.23 zł 2308.71 zł najniższa cena: 2308.71 zł 2308.71
13	SCREW, PAN 98507-06014-00 985070601400 98507-06014-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
14	WASHER 92990-06600-00 929900660000 92990-06600-00 https://yama-sklep.pl/image/scheme_us/2666e14b88ddbef0444fbf32025631ee9338363030355f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
