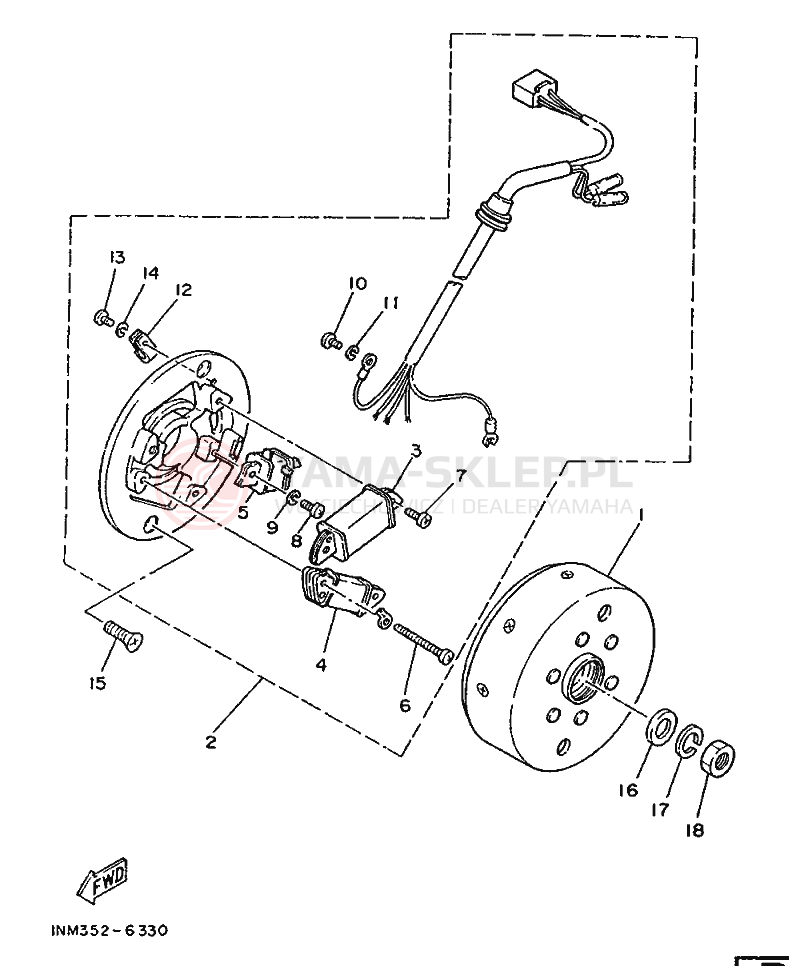

Schemat "prądnica" do Yamaha RD75LC

Lp.	nazwa i numer części	cena
1	ROTOR ASSY 30W-85550-M1-00 30W85550M100 30W-85550-M1 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	887.99 zł 799.19 złnajniższa cena: 799.19 zł 799.19
2	BASE ASSY 30W-85560-M0-00 30W85560M000 30W-85560-M0 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	1586.13 zł 1427.52 złnajniższa cena: 1427.52 zł 1427.52
3	COIL,CHARGE 37A-85520-M1-00 37A85520M100 37A-85520-M1-00 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	506.90 zł 456.21 złnajniższa cena: 456.21 zł 456.21
4	CEWKA 30W-81313-M0-00 30W81313M000 30W81313M000 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	422.00 zł 379.80 złnajniższa cena: 379.80 zł 379.8
5	COIL,PULSER 4U5-85580-M0-00 4U585580M000 4U5-85580-M0-00 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	269.71 zł 242.74 złnajniższa cena: 242.74 zł 242.74
6	.SCREW, PAN HEAD 98511-04030-00 985110403000 98511-04030 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	4.44 zł 4.00 złnajniższa cena: 4.00 zł 4
7	SCREW,PANHEAD 98511-04012-00 => 98517-04012-00 985110401200 98511-04012 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	SCREW,PAN HEAD 98580-04010-00 985800401000 98580-04010-00 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 24-48H (1 szt.)	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
8	SCREW,PAN HEAD 98503-04010-00 => 98580-04010-00 985030401000 98503-04010 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 24-48H (1 szt.)	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
9	WASHER,SPRING 92901-04100-00 => 92990-04100-00 929010410000 92901-04100 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	SCREW,PAN HEAD 98501-04006-00 => 98517-04016-00 985010400600 98501-04006 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
11	WASHER,SPRING 92901-04100-00 => 92990-04100-00 929010410000 92901-04100 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
12	.CLAMP 1 34X-81528-00-00 34X815280000 34X-81528-00 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni
13	SCREW,PAN HEAD 98501-04006-00 => 98517-04016-00 985010400600 98501-04006 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
14	WASHER,SPRING 92901-04100-00 => 92990-04100-00 929010410000 92901-04100 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
15	SCREW, FLAT HEAD 92701-06014-00 927010601400 92701-06014 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
16	WASHER,PLATE 90201-12593-00 902011259300 90201-12593-00 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
17	WASHER, SPRING 92901-12100-00 => 92990-12100-00 929011210000 92901-12100 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
18	NUT,HEXAGON 90170-12175-00 901701217500 90170-12175-00 https://yama-sklep.pl/image/scheme/22decfcbcda28be19d2358c776404d12314e4d3335322d36333330.png wysyłamy w 3-7 dni	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
