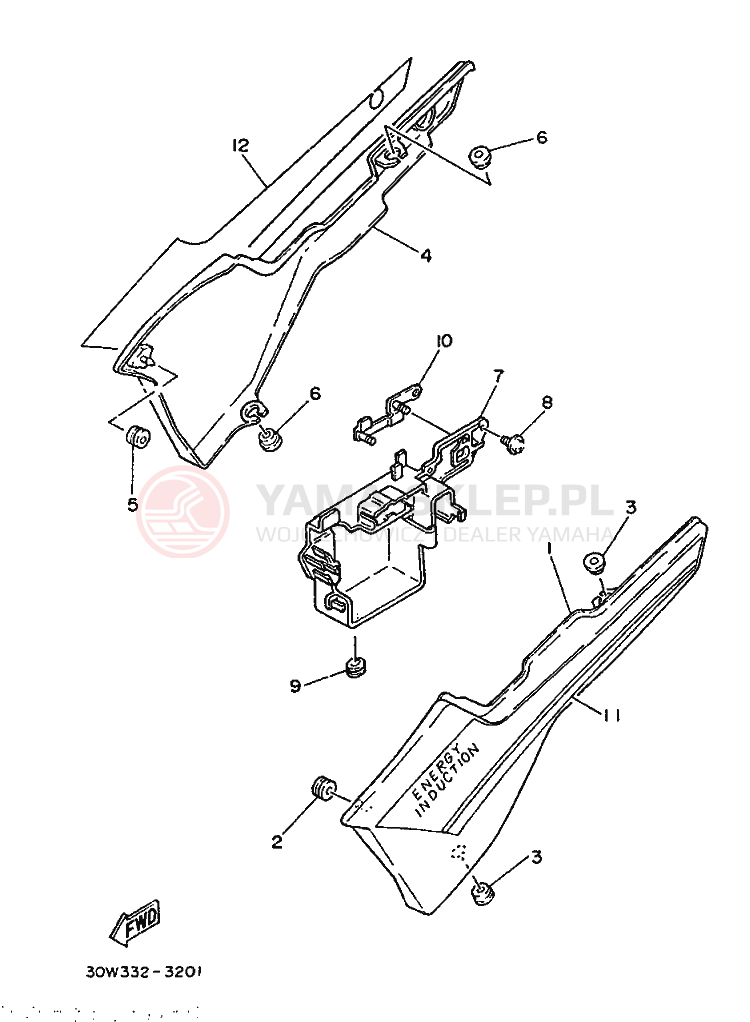

Schemat "Pokrywa boczna" do Yamaha RD75LC

Lp.	nazwa i numer części	cena
1	COVER, SIDE 1 10W-21711-00-6G 10W21711006G 10W-21711-00-6G https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	308.31 zł 277.48 złnajniższa cena: 277.48 zł 277.48
1	COVER, SIDE 1 10W-21711-00-36 10W217110036 10W-21711-00-36 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	308.31 zł 277.48 złnajniższa cena: 277.48 zł 277.48
2	GROMMET 90480-13197-00 => 90480-13014-00 904801319700 90480-13197 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (7 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
2	GROMMET 90480-13014-00 904801301400 90480-13014-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (7 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
3	GROMMET 90480-12053-00 904801205300 90480-12053-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (5 szt.)	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
4	COVER, SIDE 2 10W-21721-00-36 10W217210036 10W-21721-00-36 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	308.31 zł 277.48 złnajniższa cena: 277.48 zł 277.48
4	COVER, SIDE 2 10W-21721-00-6G 10W21721006G 10W-21721-00-6G https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	308.31 zł 277.48 złnajniższa cena: 277.48 zł 277.48
5	GROMMET 90480-13197-00 => 90480-13014-00 904801319700 90480-13197 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (7 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
5	GROMMET 90480-13014-00 904801301400 90480-13014-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (7 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
6	GROMMET 90480-12053-00 904801205300 90480-12053-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (5 szt.)	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
7	BOX, BATTERY 30W-2177G-00-00 30W2177G0000 30W-2177G-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	237.32 zł 213.59 złnajniższa cena: 213.59 zł 213.59
8	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	SCREW,PAN 90159-06059-00 => 98517-06012-00 901590605900 90159-06059-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	GROMMET (41Y) 90480-01401-00 904800140100 90480-01401-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (ponad 10 szt.)	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
9	GROMMET (41Y) 90480-01141-00 => 90480-01401-00 904800114100 90480-01141-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 24-48H (ponad 10 szt.)	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
10	PLATE, REGULATOR FITTING 30W-81915-00-00 30W819150000 30W-81915-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	72.94 zł 65.65 złnajniższa cena: 65.65 zł 65.65
11	GRAPHIC 1 1GM-2173E-10-00 1GM2173E1000 1GM-2173E-10 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	284.39 zł 255.95 złnajniższa cena: 255.95 zł 255.95
11	GRAPHIC 1 1GM-2173E-00-00 1GM2173E0000 1GM-2173E-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	284.39 zł 255.95 złnajniższa cena: 255.95 zł 255.95
12	GRAPHIC 2 1GM-2173F-00-00 1GM2173F0000 1GM-2173F-00 https://yama-sklep.pl/image/scheme/22508ec97bd92531aeb062408928de0b3330573333322d33323031.png wysyłamy w 3-7 dni	284.39 zł 255.95 złnajniższa cena: 255.95 zł 255.95
