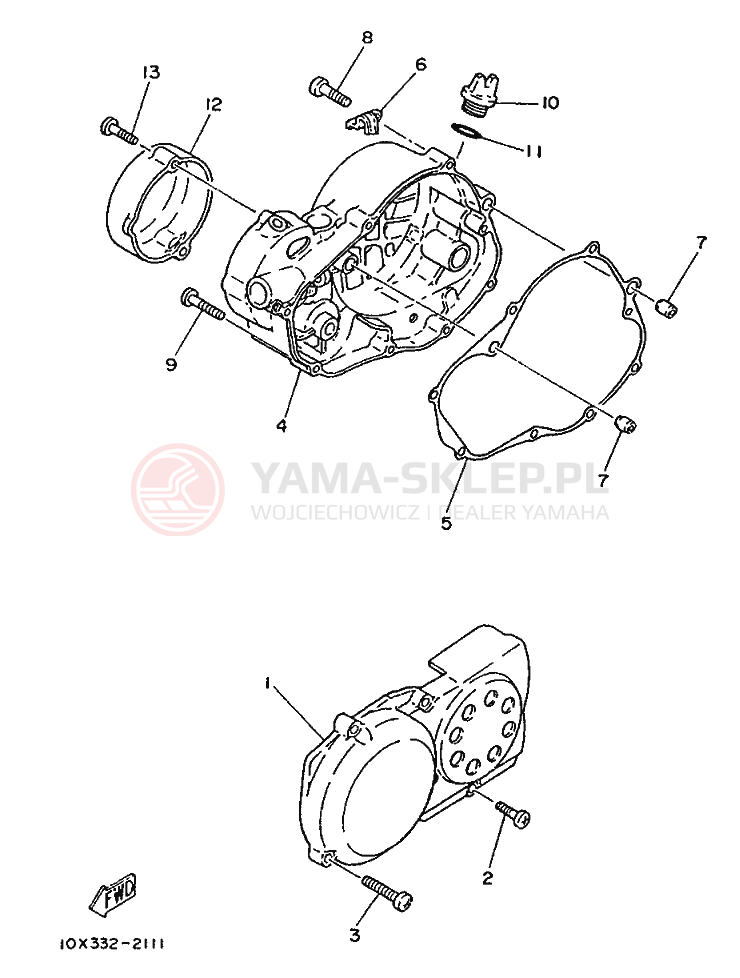

Schemat "Pokrywa silnika" do Yamaha RD75LC

Lp.	nazwa i numer części	cena
1	COVER, CRANKCASE 1 5R2-15411-01-00 5R2154110100 5R2-15411-01 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	234.60 zł 234.6
2	SCREW,PAN HEAD 92506-06025-00 => 98517-06025-00 925060602500 92506-06025 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png wysyłamy w 24-48H (1 szt.)	2.46 zł 2.46
2	SCREW,PAN HEAD 98517-06025-00 985170602500 98517-06025-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png wysyłamy w 24-48H (1 szt.)	2.46 zł 2.46
3	SCREW 92506-06040-00 925060604000 92506-06040 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	6.86 zł 6.86
4	COVER, CRANKCASE 2 5R2-15421-01-00 5R2154210100 5R2-15421-01 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	652.33 zł 652.33
5	GASKET, CRANKCASE COVER 2 5R2-15461-01-00 5R2154610100 5R2-15461-01 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	36.40 zł 36.4
6	CLAMP 90462-10120-00 904621012000 90462-10120 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	25.50 zł 25.5
7	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	14.72 zł 14.72
8	SCREW,PAN HEAD 98517-06030-00 985170603000 98517-06030-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	6.86 zł 6.86
8	SCREW,PAN HEAD 92506-06030-00 => 98517-06030-00 925060603000 92506-06030 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	6.86 zł 6.86
9	SCREW, PAN HEAD 92506-06035-00 => 98507-06035-00 925060603500 92506-06035 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	3.53 zł 3.53
9	SCREW, PAN HEAD 98507-06035-00 985070603500 98507-06035-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	3.53 zł 3.53
10	PLUG, OIL 3Y1-15363-00-00 => 3Y1-15363-10-00 3Y1153630000 3Y1153630000 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	103.79 zł 103.79
10	PLUG, OIL 3Y1-15363-10-00 3Y1153631000 3Y1-15363-10-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	103.79 zł 103.79
11	O-RING 93210-19123-00 932101912300 93210-19123-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png wysyłamy w 24-48H (6 szt.)	19.85 zł 19.85
12	COVER,CRANKCASE 3 5R2-15431-00-00 5R2154310000 5R2-15431-00-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	169.78 zł 169.78
13	SCREW,PAN HEAD 92506-06030-00 => 98517-06030-00 925060603000 92506-06030 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	6.86 zł 6.86
13	SCREW,PAN HEAD 98517-06030-00 985170603000 98517-06030-00 https://yama-sklep.pl/image/scheme/22aa7791c290379e53317e6c45b0ff593130583333322d32313131.png	6.86 zł 6.86
