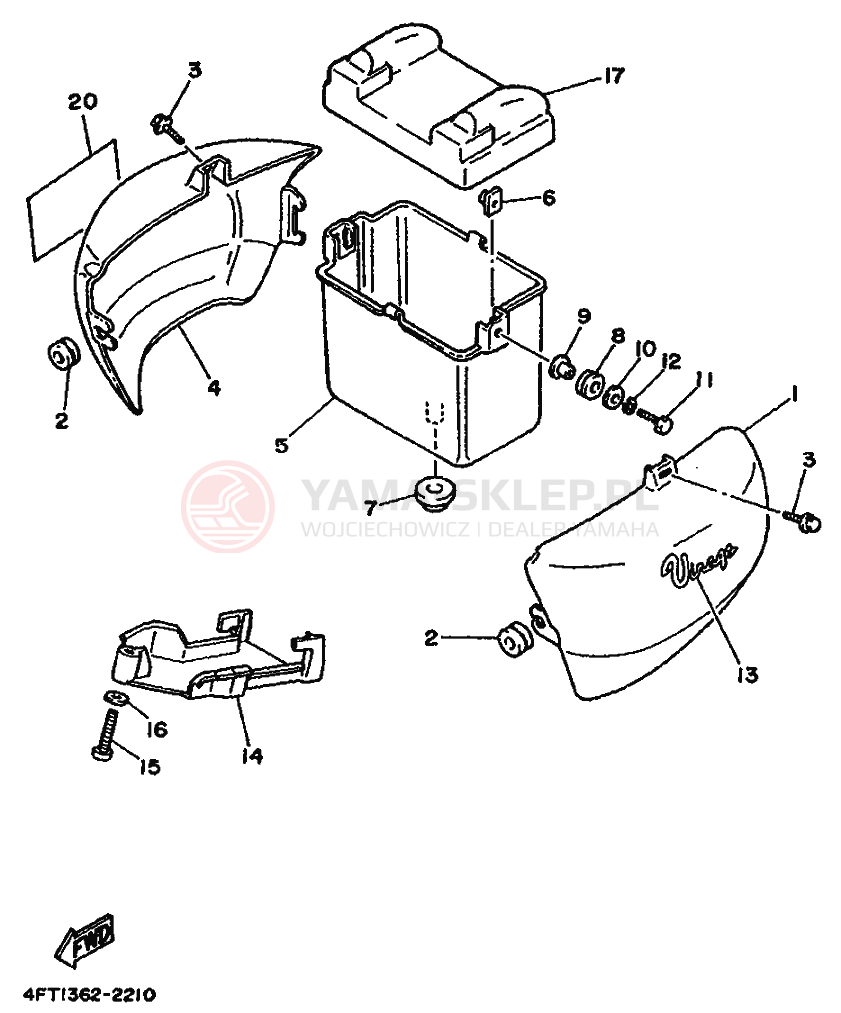

Schemat "Owiewki, pola numer., zb. oleju" do Yamaha XV500 VIRAGO

Lp.	nazwa i numer części	cena
1	COVER,SIDE 1 DARK GRAYISH BLUE METALLIC 1 2GV-21711-00-9B 2GV21711009B 2GV-21711-00-9B https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	433.43 zł 390.09 złnajniższa cena: 390.09 zł 390.09
1	COVER, SIDE 1 2GV-21711-00-TH 2GV2171100TH 2GV-21711-00-TH https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	433.43 zł 390.09 złnajniższa cena: 390.09 zł 390.09
2	GROMMET 90480-12320-00 904801232000 90480-12320-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
3	BOLT 97017-06014-00 970170601400 97017-06014-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (1 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
3	BOLT 90119-06123-00 => 97017-06014-00 901190612300 90119-06123-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (1 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
4	COVER,SIDE 2 DARK GRAYISH BLUE METALLIC 1 2GV-21721-00-9B 2GV21721009B 2GV-21721-00-9B https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	433.43 zł 390.09 złnajniższa cena: 390.09 zł 390.09
4	COVER, SIDE 2 2GV-21721-00-TH 2GV2172100TH 2GV-21721-00-TH https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	433.43 zł 390.09 złnajniższa cena: 390.09 zł 390.09
5	BOX,TOOL 2GV-21171-00-00 2GV211710000 2GV-21171-00-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	305.63 zł 275.07 złnajniższa cena: 275.07 zł 275.07
6	PLATE 31A-14477-00-00 => 31A-14477-10-00 31A144770000 31A-14477-00-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
6	PLATE 31A-14477-10-00 31A144771000 31A-14477-10-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
7	GROMMET 90480-22362-00 904802236200 90480-22362-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	20.96 zł 18.86 złnajniższa cena: 18.86 zł 18.86
8	GROMMET 90480-14229-00 904801422900 90480-14229-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (7 szt.)	5.36 zł 4.82 złnajniższa cena: 4.82 zł 4.82
9	COLLAR 90387-07391-00 903870739100 90387-07391-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (7 szt.)	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
10	WASHER, PLATE 90201-06059-00 => 90201-06020-00 902010605900 90201-06059 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (2 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
10	WASHER, PLATE 90201-06020-00 902010602000 90201-06020-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (2 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
11	BOLT,HEXAGON 97011-06025-00 => 97017-06025-00 970110602500 97011-06025 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (3 szt.)	5.76 zł 5.18 złnajniższa cena: 5.18 zł 5.18
11	BOLT,HEXAGON 97017-06025-00 970170602500 97017-06025-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (3 szt.)	5.76 zł 5.18 złnajniższa cena: 5.18 zł 5.18
12	WASHER,SPRING 92906-06100-00 => 92907-06100-00 929060610000 92906-06100 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (4 szt.)	3.01 zł 2.71 złnajniższa cena: 2.71 zł 2.71
12	WASHER,SPRING 92907-06100-00 929070610000 92907-06100-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (4 szt.)	3.01 zł 2.71 złnajniższa cena: 2.71 zł 2.71
13	EMBLEM 1 FOR DNBM1 3BT-21781-20-00 3BT217812000 3BT-21781-20-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	72.21 zł 64.99 złnajniższa cena: 64.99 zł 64.99
13	EMBLEM 1 3BT-21781-10-00 3BT217811000 3BT-21781-10 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	72.21 zł 64.99 złnajniższa cena: 64.99 zł 64.99
14	PLATE 3JB-2176E-00-00 3JB2176E0000 3JB-2176E-00-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	249.85 zł 224.87 złnajniższa cena: 224.87 zł 224.87
15	SCREW, PAN HEAD 98506-06035-00 985060603500 98506-06035 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
16	WASHER, PLATE (6TA) 92906-06600-00 => 92907-06600-00 929060660000 92906-06600 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
16	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
17	LID 3JB-28185-00-00 3JB281850000 3JB-28185-00-00 https://yama-sklep.pl/image/scheme/243881ce503c71a30d96b438aef5f5569f344654313336322d32323130.png wysyłamy w 3-7 dni	192.04 zł 172.84 złnajniższa cena: 172.84 zł 172.84
