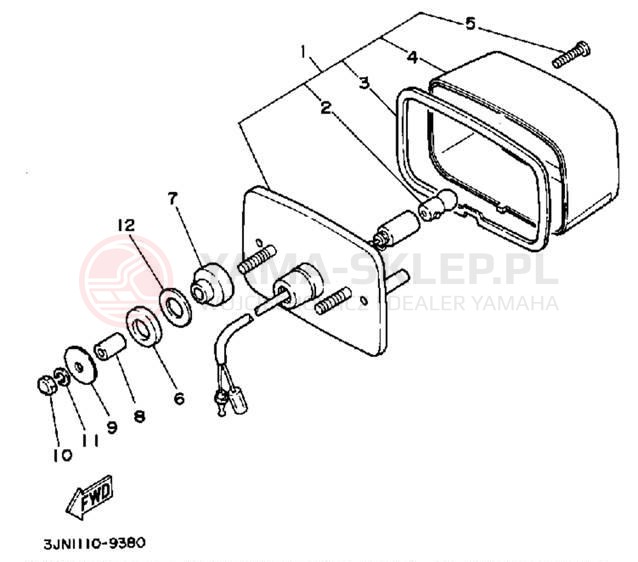

Schemat "lampa tył" do Yamaha PRO-4 PRO HAULER YFU1W

Lp.	nazwa i numer części	cena
1	TAILLIGHT UNIT ASSY 3GB-84710-00-00 3GB847100000 3GB-84710-00-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	130.34 zł 117.31 złnajniższa cena: 117.31 zł 117.31
2	BULB (12V-7.5W) (12V-7.5W) 3GD-84714-00-XX 3GD8471400XX 3GD-84714-00-XX https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	GASKET,LENS 1K8-84523-00-00 1K8845230000 1K8-84523-00-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	42.28 zł 38.05 złnajniższa cena: 38.05 zł 38.05
4	LENS, TAILLIGHT (USA) 1K8-84521-00-00 1K8845210000 1K8-84521-00-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	84.76 zł 76.28 złnajniższa cena: 76.28 zł 76.28
5	SCREW, PANHEAD 97780-40130-00 977804013000 97780-40130-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
6	WASHER,PLATE 90202-14077-00 902021407700 90202-14077-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
7	GROMMET 90480-10509-00 904801050900 90480-10509-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	185.04 zł 166.54 złnajniższa cena: 166.54 zł 166.54
8	COLLAR 90387-06027-00 903870602700 90387-06027-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	23.36 zł 21.02 złnajniższa cena: 21.02 zł 21.02
9	WASHER,PLATE 90201-06074-00 902010607400 90201-06074-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
10	NUT(CROWN) 95380-06800-00 953800680000 95380-06800-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	35.66 zł 32.09 złnajniższa cena: 32.09 zł 32.09
11	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	0.81 zł 0.73 złnajniższa cena: 0.73 zł 0.73
12	WASHER,PLATE 90201-15797-00 902011579700 90201-15797-00 https://yama-sklep.pl/image/scheme_us/26a72a6d920e369109dc050645da8219aa38343933335f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
