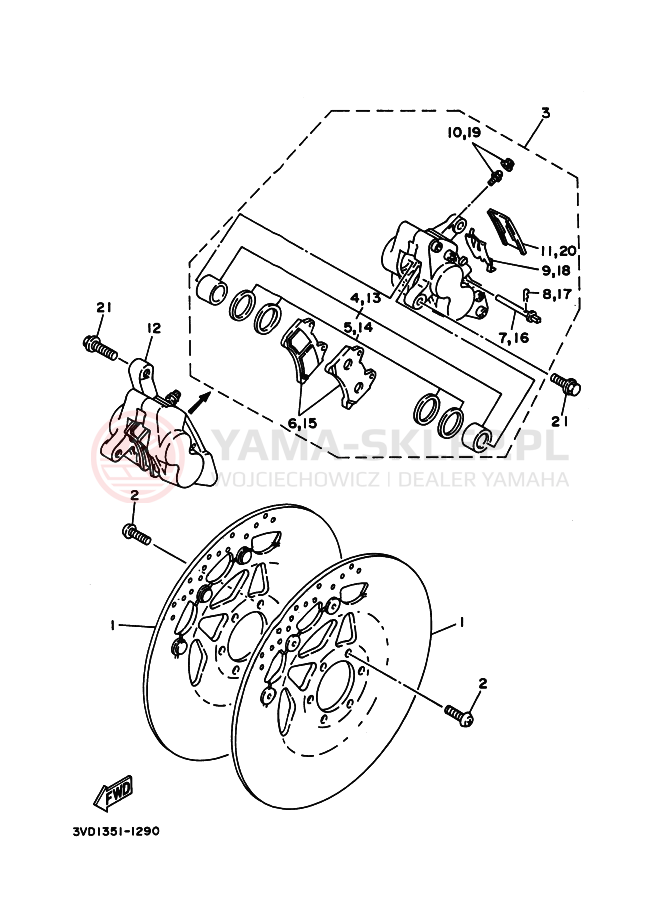

Schemat "Układ hamulcowy przód" do Yamaha TDM850

Lp.	nazwa i numer części	cena
1	DISC BRAKE ASSY 4HM-2581T-11-00 4HM2581T1100 4HM-2581T-11-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png niedostępny	1270.20 zł 1143.18 złnajniższa cena: 1143.18 zł 1143.18
1	DISC BRAKE ASSY 3HE-2581T-00-00 => 4HM-2581T-11-00 3HE2581T0000 3HE-2581T-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png	1270.20 zł 1143.18 złnajniższa cena: 1143.18 zł 1143.18
2	BOLT 90111-08084-00 901110808400 90111-08084-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	29.22 zł 26.30 złnajniższa cena: 26.30 zł 26.3
2	BOLT 90109-08718-00 => 90111-08084-00 901090871800 90109-08718-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	29.22 zł 26.30 złnajniższa cena: 26.30 zł 26.3
3	CALIPER ASSY (LEFT) 3XW-2580T-00-00 3XW2580T0000 3XW-2580T-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	3262.23 zł 2936.01 złnajniższa cena: 2936.01 zł 2936.01
4	PISTON ASY,CALIPER 1NL-W0057-00-00 1NLW00570000 1NL-W0057-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	435.75 zł 392.18 złnajniższa cena: 392.18 zł 392.18
5	CALIPER SEAL KIT 1NL-W0047-00-00 1NLW00470000 1NL-W0047-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	245.80 zł 221.22 złnajniższa cena: 221.22 zł 221.22
6	BRAKE PAD KIT 4KG-25805-00-00 4KG258050000 4KG-25805-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	277.49 zł 249.74 złnajniższa cena: 249.74 zł 249.74
6	BRAKE PAD KIT 2GH-W0045-01-00 => 4KG-25805-00-00 2GHW00450100 2GH-W0045-01 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	277.49 zł 249.74 złnajniższa cena: 249.74 zł 249.74
7	PIN, PAD 3HE-25924-00-00 3HE259240000 3HE-25924-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	65.78 zł 59.20 złnajniższa cena: 59.20 zł 59.2
8	CLIP, PIN PAD 3GM-25925-00-00 3GM259250000 3GM-25925-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 24-48H (3 szt.)	17.40 zł 15.66 złnajniższa cena: 15.66 zł 15.66
9	.SUPPORT, PAD 2GM-25919-00-00 2GM259190000 2GM-25919-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni
10	BLEED SCREW KIT 1J3-W0048-00-00 1J3W00480000 1J3-W0048-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 24-48H (1 szt.)	60.66 zł 54.59 złnajniższa cena: 54.59 zł 54.59
11	.COVER, DUST 1K1-25836-00-00 1K1258360000 1K1-25836-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni
12	CALIPER ASSY (RIGHT) 3XW-2580U-00-00 3XW2580U0000 3XW-2580U-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	3262.23 zł 2936.01 złnajniższa cena: 2936.01 zł 2936.01
13	PISTON ASY,CALIPER 1NL-W0057-00-00 1NLW00570000 1NL-W0057-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	435.75 zł 392.18 złnajniższa cena: 392.18 zł 392.18
14	CALIPER SEAL KIT 1NL-W0047-00-00 1NLW00470000 1NL-W0047-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	245.80 zł 221.22 złnajniższa cena: 221.22 zł 221.22
15	BRAKE PAD KIT 2GH-W0045-01-00 => 4KG-25805-00-00 2GHW00450100 2GH-W0045-01 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	277.49 zł 249.74 złnajniższa cena: 249.74 zł 249.74
15	BRAKE PAD KIT 4KG-25805-00-00 4KG258050000 4KG-25805-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	277.49 zł 249.74 złnajniższa cena: 249.74 zł 249.74
16	PIN, PAD 3HE-25924-00-00 3HE259240000 3HE-25924-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	65.78 zł 59.20 złnajniższa cena: 59.20 zł 59.2
17	CLIP, PIN PAD 3GM-25925-00-00 3GM259250000 3GM-25925-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 24-48H (3 szt.)	17.40 zł 15.66 złnajniższa cena: 15.66 zł 15.66
18	SUPPORT,PAD 2GH-25919-00-00 2GH259190000 2GH-25919-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	67.88 zł 61.09 złnajniższa cena: 61.09 zł 61.09
19	BLEED SCREW KIT 1J3-W0048-00-00 1J3W00480000 1J3-W0048-00-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 24-48H (1 szt.)	60.66 zł 54.59 złnajniższa cena: 54.59 zł 54.59
20	COVER,DUST 1KT-25836-01-00 1KT258360100 1KT-25836-01-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 3-7 dni	111.76 zł 100.58 złnajniższa cena: 100.58 zł 100.58
20	1KT-25836-00-00
21	BOLT,WASHER BASED 90105-10638-00 901051063800 90105-10638-00 https://yama-sklep.pl/image/scheme/24f3d30fe9287396e8c3fa2564e452c07c335644313335312d31323930.png wysyłamy w 24-48H (3 szt.)	27.32 zł 24.59 złnajniższa cena: 24.59 zł 24.59
