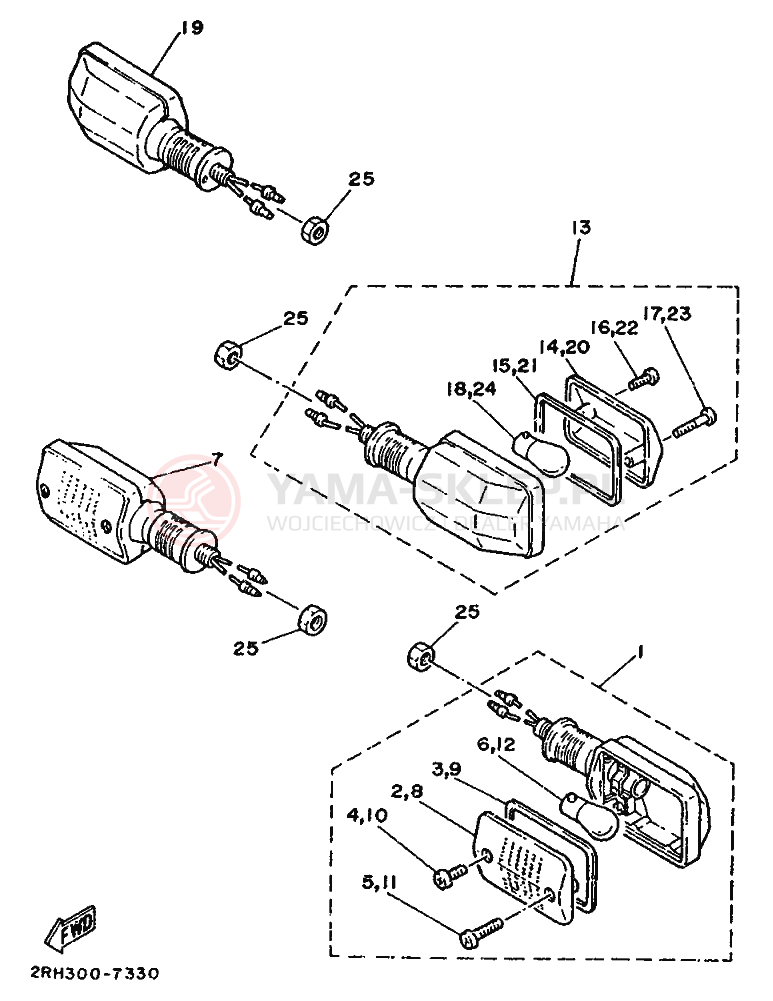

Schemat "kierunkowskazy" do Yamaha TZR125

Lp.	nazwa i numer części	cena
1	FRONT FLASHER LIGHT ASSY 1 5Y3-83310-21-00 5Y3833102100 5Y3-83310-21-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	171.02 zł 153.92 złnajniższa cena: 153.92 zł 153.92
2	LENS,FLASHER 5Y1-83312-00-00 5Y1833120000 5Y1-83312-00-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	29.02 zł 26.12 złnajniższa cena: 26.12 zł 26.12
3	GASKET,FLSHR LENS 5Y1-83313-00-00 5Y1833130000 5Y1-83313-00-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	45.84 zł 41.26 złnajniższa cena: 41.26 zł 41.26
4	SCREW,PANHEAD 98511-04012-00 => 98517-04012-00 985110401200 98511-04012 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
4	SCREW,PANHEAD 98517-04012-00 985170401200 98517-04012-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	SCREW, TAPPING 97707-40630-00 977074063000 97707-40630-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
5	SCREW, TAPPING 97706-40530-00 => 97707-40630-00 977064053000 97706-40530 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
6	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
7	FRONT FLASHER LIGHT ASSY 1 5Y3-83310-21-00 5Y3833102100 5Y3-83310-21-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	171.02 zł 153.92 złnajniższa cena: 153.92 zł 153.92
8	.LENS, FLASHER 5Y0-83312-00-00 5Y0833120000 5Y0-83312-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni
9	.GASKET, FLASHER LENS 5Y0-83313-00-00 5Y0833130000 5Y0-83313-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni
10	SCREW,PANHEAD 98517-04012-00 985170401200 98517-04012-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	SCREW,PANHEAD 98511-04012-00 => 98517-04012-00 985110401200 98511-04012 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
11	SCREW, TAPPING 97707-40630-00 977074063000 97707-40630-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
11	SCREW, TAPPING 97706-40530-00 => 97707-40630-00 977064053000 97706-40530 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
12	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
13	R.FLASHER LITE ASY 37A-83330-21-00 37A833302100 37A-83330-21-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	186.57 zł 167.91 złnajniższa cena: 167.91 zł 167.91
14	.LENS, FLASHER 5Y3-83312-00-00 5Y3833120000 5Y3-83312-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	20.77 zł 18.69 złnajniższa cena: 18.69 zł 18.69
15	GASKET,FLSHR LENS 5Y1-83313-00-00 5Y1833130000 5Y1-83313-00-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	45.84 zł 41.26 złnajniższa cena: 41.26 zł 41.26
16	.SCREW, PAN HEAD 98511-01012-00 985110101200 98511-01012 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni
17	SCREW, PANHEAD 97780-40130-00 977804013000 97780-40130-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
18	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
19	R.FLASHER LITE ASY 37A-83330-21-00 37A833302100 37A-83330-21-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	186.57 zł 167.91 złnajniższa cena: 167.91 zł 167.91
20	.LENS, FLASHER 5Y3-83312-00-00 5Y3833120000 5Y3-83312-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	20.77 zł 18.69 złnajniższa cena: 18.69 zł 18.69
21	GASKET,FLSHR LENS 5Y1-83313-00-00 5Y1833130000 5Y1-83313-00-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	45.84 zł 41.26 złnajniższa cena: 41.26 zł 41.26
22	SCREW,PANHEAD 98511-04012-00 => 98517-04012-00 985110401200 98511-04012 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
22	SCREW,PANHEAD 98517-04012-00 985170401200 98517-04012-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
23	SCREW, PANHEAD 97780-40130-00 977804013000 97780-40130-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
24	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
25	NUT 95316-12700-00 953161270000 95316-12700 https://yama-sklep.pl/image/scheme/22ecafa3b162af3c4767b5fa1ea4ab7a3252483330302d37333330.png wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
