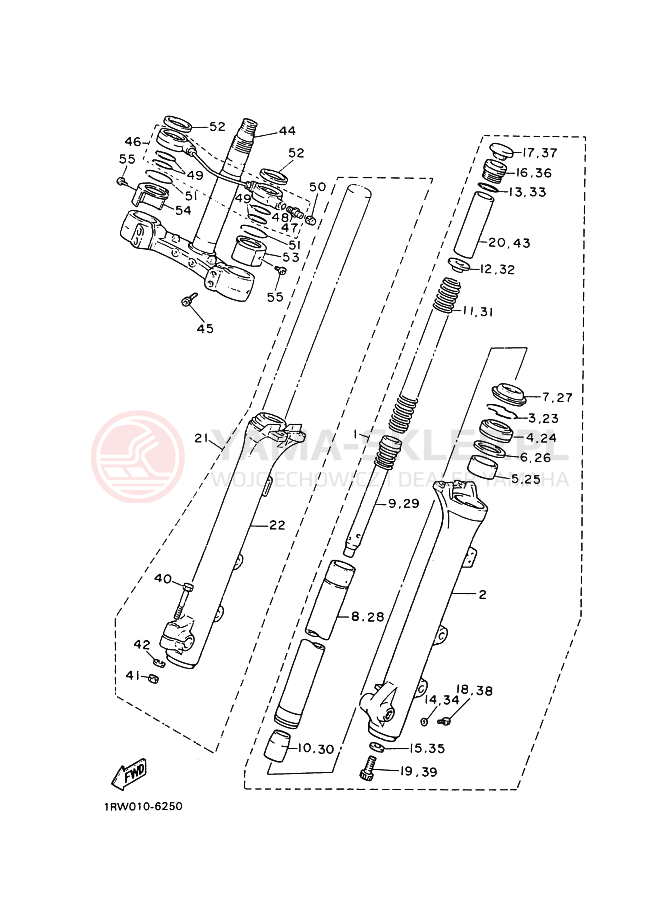

Schemat "Amortyzatory przód" do Yamaha XV1100 VIRAGO

Lp.	nazwa i numer części	cena
1	FRONT FORK ASSY (L.H) 3LP-23102-00-00 3LP231020000 3LP-23102-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	2043.89 zł 1839.50 złnajniższa cena: 1839.50 zł 1839.5
2	.TUBE, OUTER (LEFT) 55R-+2312-60-00 55R+23126000 55R-+2312-60 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni
3	RING,SNAP 3R4-23153-00-00 3R4231530000 3R4-23153-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
4	.OIL SEAL 2TK-23145-00-00 => 3EN-23145-00-00 2TK231450000 2TK-23145-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png	78.07 zł 70.26 złnajniższa cena: 70.26 zł 70.26
4	OIL SEAL 3EN-23145-00-00 3EN231450000 3EN-23145-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png niedostępny	78.07 zł 70.26 złnajniższa cena: 70.26 zł 70.26
5	METAL,SLIDE 1 4V2-23125-L0-00 => 2YK-23125-00-00 4V223125L000 4V2-23125-L0 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	90.10 zł 81.09 złnajniższa cena: 81.09 zł 81.09
5	METAL,SLIDE 1 2YK-23125-00-00 2YK231250000 2YK-23125-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	90.10 zł 81.09 złnajniższa cena: 81.09 zł 81.09
6	WASHER,OIL SEAL 4V2-23146-L0-00 4V223146L000 4V2-23146-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	51.41 zł 46.27 złnajniższa cena: 46.27 zł 46.27
7	SEAL, DUST 42H-23144-00-00 => 42H-23144-01-00 42H231440000 42H-23144-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	81.71 zł 73.54 złnajniższa cena: 73.54 zł 73.54
7	SEAL, DUST 42H-23144-01-00 42H231440100 42H-23144-01-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	81.71 zł 73.54 złnajniższa cena: 73.54 zł 73.54
8	INNER TUBE 1 1TA-23110-00-00 1TA231100000 1TA-23110-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	1073.61 zł 966.25 złnajniższa cena: 966.25 zł 966.25
9	CYLINDER,FRTFRK 33M-23170-00-00 33M231700000 33M-23170-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	692.69 zł 623.42 złnajniższa cena: 623.42 zł 623.42
10	.SPINDLE, TAPER 5A8-23173-00-00 5A8231730000 5A8-23173-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
11	SPRING,FRONT FORK 3JK-23141-00-00 3JK231410000 3JK-23141-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	212.27 zł 191.04 złnajniższa cena: 191.04 zł 191.04
12	SEAT,SPRING UPPER 1W1-23142-L0-00 1W123142L000 1W1-23142-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	26.22 zł 23.60 złnajniższa cena: 23.60 zł 23.6
13	GASKET 1W1-23114-L0-00 1W123114L000 1W1-23114-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	14.12 zł 12.71 złnajniższa cena: 12.71 zł 12.71
14	GASKET,DRAIN PLUG 122-23129-00-00 122231290000 122-23129-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	8.67 zł 7.80 złnajniższa cena: 7.80 zł 7.8
15	GASKET 509-23158-L0-00 50923158L000 509-23158-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (2 szt.)	9.68 zł 8.71 złnajniższa cena: 8.71 zł 8.71
16	BOLT,CAP 31A-23111-31-00 31A231113100 31A-23111-31-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	336.86 zł 303.17 złnajniższa cena: 303.17 zł 303.17
17	CAP,FRONT FORK 42H-23168-00-00 42H231680000 42H-23168-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	38.90 zł 35.01 złnajniższa cena: 35.01 zł 35.01
18	SCREW,PAN HEAD 4H7-23119-00-00 => 98517-04006-00 4H7231190000 4H7-23119-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
18	SCREW,PAN HEAD 98517-04006-00 985170400600 98517-04006-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
19	BOLT, HEXAGON SOCKET 278-23181-50-00 => 3D8-23181-00-00 278231815000 278-23181-50-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (1 szt.)	37.97 zł 34.17 złnajniższa cena: 34.17 zł 34.17
19	BOLT, HEXAGON SOCKET 3D8-23181-00-00 3D8231810000 3D8-23181-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (1 szt.)	37.97 zł 34.17 złnajniższa cena: 34.17 zł 34.17
20	SPACER 3JK-23118-00-00 3JK231180000 3JK-23118-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
21	.FRONT FORK ASSY (R.H) 3LP-23103-00-00 3LP231030000 3LP-23103-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	2043.89 zł 1839.50 złnajniższa cena: 1839.50 zł 1839.5
22	.TUBE, OUTER (RIGHT) 55R-23136-00-00 55R231360000 55R-23136-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	1130.42 zł 1017.38 złnajniższa cena: 1017.38 zł 1017.38
23	RING,SNAP 3R4-23153-00-00 3R4231530000 3R4-23153-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
24	OIL SEAL 3EN-23145-00-00 3EN231450000 3EN-23145-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png niedostępny	78.07 zł 70.26 złnajniższa cena: 70.26 zł 70.26
24	.OIL SEAL 2TK-23145-00-00 => 3EN-23145-00-00 2TK231450000 2TK-23145-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png	78.07 zł 70.26 złnajniższa cena: 70.26 zł 70.26
25	METAL,SLIDE 1 4V2-23125-L0-00 => 2YK-23125-00-00 4V223125L000 4V2-23125-L0 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	90.10 zł 81.09 złnajniższa cena: 81.09 zł 81.09
25	METAL,SLIDE 1 2YK-23125-00-00 2YK231250000 2YK-23125-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	90.10 zł 81.09 złnajniższa cena: 81.09 zł 81.09
26	WASHER,OIL SEAL 4V2-23146-L0-00 4V223146L000 4V2-23146-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	51.41 zł 46.27 złnajniższa cena: 46.27 zł 46.27
27	SEAL, DUST 42H-23144-00-00 => 42H-23144-01-00 42H231440000 42H-23144-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	81.71 zł 73.54 złnajniższa cena: 73.54 zł 73.54
27	SEAL, DUST 42H-23144-01-00 42H231440100 42H-23144-01-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	81.71 zł 73.54 złnajniższa cena: 73.54 zł 73.54
28	INNER TUBE 1 1TA-23110-00-00 1TA231100000 1TA-23110-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	1073.61 zł 966.25 złnajniższa cena: 966.25 zł 966.25
29	CYLINDER,FRTFRK 33M-23170-00-00 33M231700000 33M-23170-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	692.69 zł 623.42 złnajniższa cena: 623.42 zł 623.42
30	.SPINDLE, TAPER 5A8-23173-00-00 5A8231730000 5A8-23173-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
31	SPRING,FRONT FORK 3JK-23141-00-00 3JK231410000 3JK-23141-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	212.27 zł 191.04 złnajniższa cena: 191.04 zł 191.04
32	SEAT,SPRING UPPER 1W1-23142-L0-00 1W123142L000 1W1-23142-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	26.22 zł 23.60 złnajniższa cena: 23.60 zł 23.6
33	GASKET 1W1-23114-L0-00 1W123114L000 1W1-23114-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	14.12 zł 12.71 złnajniższa cena: 12.71 zł 12.71
34	GASKET,DRAIN PLUG 122-23129-00-00 122231290000 122-23129-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	8.67 zł 7.80 złnajniższa cena: 7.80 zł 7.8
35	GASKET 509-23158-L0-00 50923158L000 509-23158-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (2 szt.)	9.68 zł 8.71 złnajniższa cena: 8.71 zł 8.71
36	BOLT,CAP 31A-23111-31-00 31A231113100 31A-23111-31-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	336.86 zł 303.17 złnajniższa cena: 303.17 zł 303.17
37	CAP,FRONT FORK 42H-23168-00-00 42H231680000 42H-23168-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	38.90 zł 35.01 złnajniższa cena: 35.01 zł 35.01
38	SCREW,PAN HEAD 98517-04006-00 985170400600 98517-04006-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
38	SCREW,PAN HEAD 4H7-23119-00-00 => 98517-04006-00 4H7231190000 4H7-23119-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
39	BOLT, HEXAGON SOCKET 278-23181-50-00 => 3D8-23181-00-00 278231815000 278-23181-50-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (1 szt.)	37.97 zł 34.17 złnajniższa cena: 34.17 zł 34.17
39	BOLT, HEXAGON SOCKET 3D8-23181-00-00 3D8231810000 3D8-23181-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (1 szt.)	37.97 zł 34.17 złnajniższa cena: 34.17 zł 34.17
40	NUT (6L2) 95333-08600-00 953330860000 95333-08600-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (5 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
41	NUT (6L2) 95333-08600-00 953330860000 95333-08600-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (5 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
42	WASHER,SPRING 92990-08100-00 929900810000 92990-08100-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
43	SPACER 3JK-23118-00-00 3JK231180000 3JK-23118-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
44	UNDER BRACKET COMP 2AE-23340-30-00 2AE233403000 2AE-23340-30-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	1416.74 zł 1275.07 złnajniższa cena: 1275.07 zł 1275.07
45	BOLT (3BM) 91311-08030-00 => 91314-08030-00 913110803000 91311-08030 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (4 szt.)	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
45	BOLT (3BM) 91314-08030-00 913140803000 91314-08030-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 24-48H (4 szt.)	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
46	CAP,AIR VALVE 42H-2318J-00-00 42H2318J0000 42H-2318J-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	1582.84 zł 1424.56 złnajniższa cena: 1424.56 zł 1424.56
47	AIR VALVE 23X-23190-L0-00 23X23190L000 23X-23190-L0-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	165.13 zł 148.62 złnajniższa cena: 148.62 zł 148.62
48	O-RING 3J2-23147-00-00 3J2231470000 3J2-23147-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
49	O-RING 42H-23188-00-00 42H231880000 42H-23188-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
50	CAP,AIR VALVE 10M-23184-01-00 10M231840100 10M-23184-01-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	90.29 zł 81.26 złnajniższa cena: 81.26 zł 81.26
51	RING, SNAP 54H-23153-00-00 54H231530000 54H-23153-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni
52	GASKET (42H-23163-00-00) 2H7-23163-00-00 2H7231630000 2H7-23163-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	14.46 zł 13.01 złnajniższa cena: 13.01 zł 13.01
52	GASKET (42H-23163-00-00) 42H-23163-00-00 => 2H7-23163-00-00 42H231630000 42H-23163-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	14.46 zł 13.01 złnajniższa cena: 13.01 zł 13.01
53	COVER,OUTER 2 (L.H) 1RM-23132-00-00 1RM231320000 1RM-23132-00-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	168.97 zł 152.07 złnajniższa cena: 152.07 zł 152.07
54	COVER,OUTER 2 (R.H) 1RM-23132-10-00 1RM231321000 1RM-23132-10-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	168.97 zł 152.07 złnajniższa cena: 152.07 zł 152.07
55	SCREW,PAN HEAD 98580-05006-00 985800500600 98580-05006-00 https://yama-sklep.pl/image/scheme/2221c9dc59e45c13ba8e10c1f28409203152573031302d36323530.png wysyłamy w 3-7 dni	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
