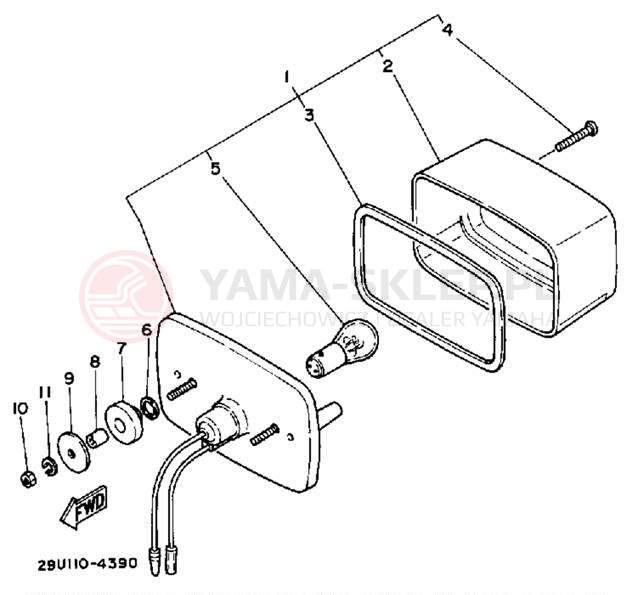

Schemat "lampa tył" do Yamaha MOTO-4 YFM250A

Lp.	nazwa i numer części	cena
1	TAILLIGHT UNIT ASSY 52H-84710-00-00 52H847100000 52H-84710-00-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	176.58 zł 176.58
2	LENS,TAILLIGHT 21V-84721-00-00 21V847210000 21V-84721-00-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	141.73 zł 141.73
3	GASKET,LENS 1K8-84523-00-00 1K8845230000 1K8-84523-00-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	42.28 zł 42.28
4	SCREW, PANHEAD 97780-40130-00 977804013000 97780-40130-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.37 zł 9.37
5	BULB (12V-7.5W) (12V-7.5W) 3GD-84714-00-XX 3GD8471400XX 3GD-84714-00-XX https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni
6	WASHER,PLATE 90202-14077-00 902021407700 90202-14077-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	23.64 zł 23.64
7	GROMMET 90480-14088-00 904801408800 90480-14088-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	40.60 zł 40.6
8	SPACER 90560-07007-00 905600700700 90560-07007-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 14.8
9	WASHER,PLATE 90201-06074-00 902010607400 90201-06074-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 14.8
10	NUT(CROWN) 95380-06800-00 953800680000 95380-06800-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 3-7 dni	35.66 zł 35.66
11	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme_us/260470ccfe5467031bf67b4be67aaed64a38343339355f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	0.81 zł 0.81
