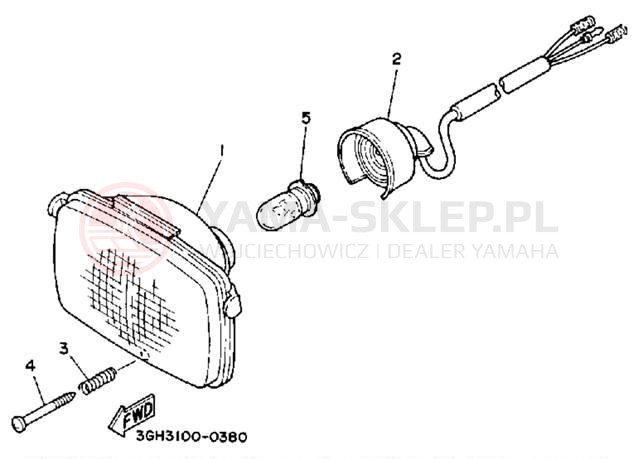

Schemat "Lampa przód" do Yamaha MOTO-4 YFM250A

Lp.	nazwa i numer części	cena
1	LENS ASSY 59V-84320-01-00 59V843200100 59V-84320-01-00 https://yama-sklep.pl/image/scheme_us/265da30ada1318efe13efb5911381f140538343336315f696d672e6a7067.jpg wysyłamy w 3-7 dni	189.04 zł 189.04
2	SOCKET 59V-84312-10-00 59V843121000 59V-84312-10-00 https://yama-sklep.pl/image/scheme_us/265da30ada1318efe13efb5911381f140538343336315f696d672e6a7067.jpg wysyłamy w 3-7 dni	144.77 zł 144.77
3	SPRING 38W-84335-00-00 38W843350000 38W-84335-00-00 https://yama-sklep.pl/image/scheme_us/265da30ada1318efe13efb5911381f140538343336315f696d672e6a7067.jpg wysyłamy w 3-7 dni	24.58 zł 24.58
4	SCREW, TAPPING 97707-40630-00 977074063000 97707-40630-00 https://yama-sklep.pl/image/scheme_us/265da30ada1318efe13efb5911381f140538343336315f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.65 zł 8.65
5	BULB,H.L.12V25/25W (12V-25/25W) 102-84314-00-XX 1028431400XX 102-84314-00-XX https://yama-sklep.pl/image/scheme_us/265da30ada1318efe13efb5911381f140538343336315f696d672e6a7067.jpg wysyłamy w 3-7 dni
