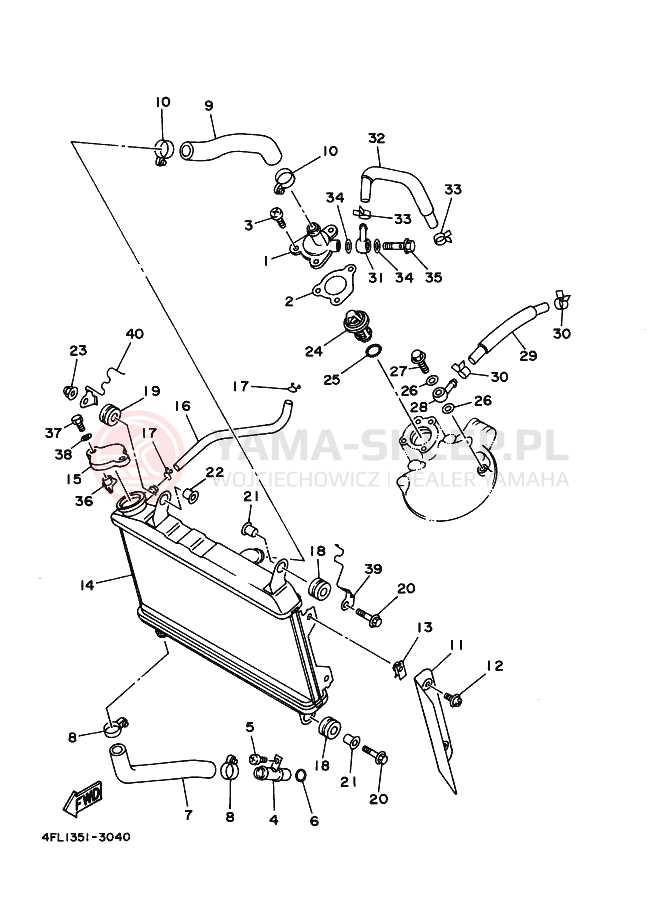

Schemat "Układ chlodzenia" do Yamaha TZR125

Lp.	nazwa i numer części	cena
1	JOINT 1 3BN-12469-00-00 3BN124690000 3BN-12469-00-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	92.48 zł 83.23 złnajniższa cena: 83.23 zł 83.23
2	GASKET,COVER 3BN-12414-10-00 3BN124141000 3BN-12414-10-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	9.68 zł 8.71 złnajniższa cena: 8.71 zł 8.71
3	SCREW,PAN HEAD 98517-06020-00 985170602000 98517-06020-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (5 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
3	SCREW,PAN HEAD 98516-06020-00 => 98517-06020-00 985160602000 98516-06020 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (5 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
4	PIPE 1 4FL-12481-00-00 4FL124810000 4FL-12481-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	144.43 zł 129.99 złnajniższa cena: 129.99 zł 129.99
5	SCREW,PAN 98511-06012-00 => 98517-06012-00 985110601200 98511-06012 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	O-RING 93210-12790-00 932101279000 93210-12790-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (ponad 10 szt.)	5.12 zł 4.61 złnajniższa cena: 4.61 zł 4.61
7	PIPE 2 4FL-12482-00-00 4FL124820000 4FL-12482-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	103.42 zł 93.08 złnajniższa cena: 93.08 zł 93.08
8	HOSE CLAMP ASSY 90450-22M14-00 9045022M1400 90450-22M14-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	55.88 zł 50.29 złnajniższa cena: 50.29 zł 50.29
8	HOSE CLAMP ASSY 90450-22052-00 => 90450-22M14-00 904502205200 90450-22052 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	55.88 zł 50.29 złnajniższa cena: 50.29 zł 50.29
9	PIPE 3 4FL-12483-00-00 4FL124830000 4FL-12483-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	101.72 zł 91.55 złnajniższa cena: 91.55 zł 91.55
10	HOSE CLAMP ASSY 90450-28014-00 => 90450-28001-00 904502801400 90450-28014 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
10	HOSE CLAMP ASSY 90450-28001-00 904502800100 90450-28001-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
11	COVER, RADIATOR 4FL-12467-00-00 4FL124670000 4FL-12467-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	127.24 zł 114.52 złnajniższa cena: 114.52 zł 114.52
12	SCREW, WITH WASHER 90159-05183-00 901590518300 90159-05183 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
13	NUT, SPRING 90183-05044-00 901830504400 90183-05044 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
14	RADIATOR COMP 4FL-12461-00-00 4FL124610000 4FL-12461-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	3632.47 zł 3269.22 złnajniższa cena: 3269.22 zł 3269.22
15	CAP,RADIATOR 4FL-12462-00-00 4FL124620000 4FL-12462-00-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (1 szt.)	212.22 zł 191.00 złnajniższa cena: 191.00 zł 191
16	HOSE (L730) 90445-090F6-00 90445090F600 90445-090F6-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	60.31 zł 54.28 złnajniższa cena: 54.28 zł 54.28
16	HOSE (L730) 90445-09123-00 => 90445-090F6-00 904450912300 90445-09123-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	60.31 zł 54.28 złnajniższa cena: 54.28 zł 54.28
17	CLIP 90467-09003-00 904670900300 90467-09003 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni
18	GROMMET 90480-15363-00 904801536300 90480-15363-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (2 szt.)	25.85 zł 23.27 złnajniższa cena: 23.27 zł 23.27
19	GROMMET 90480-10542-00 904801054200 90480-10542-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	48.71 zł 43.84 złnajniższa cena: 43.84 zł 43.84
20	BOLT,FLANGE 95816-06025-00 => 95817-06025-00 958160602500 95816-06025 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	21.27 zł 19.14 złnajniższa cena: 19.14 zł 19.14
20	BOLT,FLANGE 95817-06025-00 958170602500 95817-06025-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	21.27 zł 19.14 złnajniższa cena: 19.14 zł 19.14
21	COLLAR 90387-06388-00 => 90387-06158-00 903870638800 90387-06388-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
21	COLLAR 90387-06158-00 903870615800 90387-06158-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
22	COLLAR 90387-066J1-00 90387066J100 90387-066J1-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (1 szt.)	40.36 zł 36.32 złnajniższa cena: 36.32 zł 36.32
23	NUT,CROWN 90176-06055-00 901760605500 90176-06055-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (8 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
24	THERMOSTAT 4FL-12411-00-00 4FL124110000 4FL-12411-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	287.18 zł 258.46 złnajniższa cena: 258.46 zł 258.46
25	O-RING 93210-27772-00 932102777200 93210-27772 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni
26	GASKET 90430-06166-00 904300616600 90430-06166-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	13.14 zł 11.83 złnajniższa cena: 11.83 zł 11.83
27	BOLT, UNION 90401-06115-00 => 90401-06003-00 904010611500 90401-06115 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
27	BOLT, UNION 90401-06003-00 904010600300 90401-06003-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
28	GASKET 90430-06166-00 904300616600 90430-06166-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	13.14 zł 11.83 złnajniższa cena: 11.83 zł 11.83
29	HOSE 1 4FL-1243A-00-00 4FL1243A0000 4FL-1243A-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	50.95 zł 45.86 złnajniższa cena: 45.86 zł 45.86
30	90467-10035-00
31	UNION 90405-06044-00 904050604400 90405-06044-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	149.36 zł 134.42 złnajniższa cena: 134.42 zł 134.42
32	HOSE 2 4FL-1243E-00-00 4FL1243E0000 4FL-1243E-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	50.95 zł 45.86 złnajniższa cena: 45.86 zł 45.86
33	90467-10035-00
34	GASKET 90430-06166-00 904300616600 90430-06166-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	13.14 zł 11.83 złnajniższa cena: 11.83 zł 11.83
35	BOLT, UNION 90401-06115-00 => 90401-06003-00 904010611500 90401-06115 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
35	BOLT, UNION 90401-06003-00 904010600300 90401-06003-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
36	STOPPER 1KT-12437-00-00 1KT124370000 1KT-12437-00-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	76.03 zł 68.43 złnajniższa cena: 68.43 zł 68.43
37	BOLT 97006-05012-00 970060501200 97006-05012 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
38	WASHER(3SX) 92907-05100-00 929070510000 92907-05100-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
38	WASHER(3SX) 92906-05100-00 => 92907-05100-00 929060510000 92906-05100 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
39	HOLDER, CABLE 4FL-21161-00-00 4FL211610000 4FL-21161-00 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	197.05 zł 177.35 złnajniższa cena: 177.35 zł 177.35
40	HOLDER, CLUTCH CABLE 3XV-21162-01-00 3XV211620100 3XV-21162-01 https://yama-sklep.pl/image/scheme/24a8cf0eca6b9f53941f06fc79007b184634464c313335312d33303430.png wysyłamy w 3-7 dni	231.76 zł 208.58 złnajniższa cena: 208.58 zł 208.58
