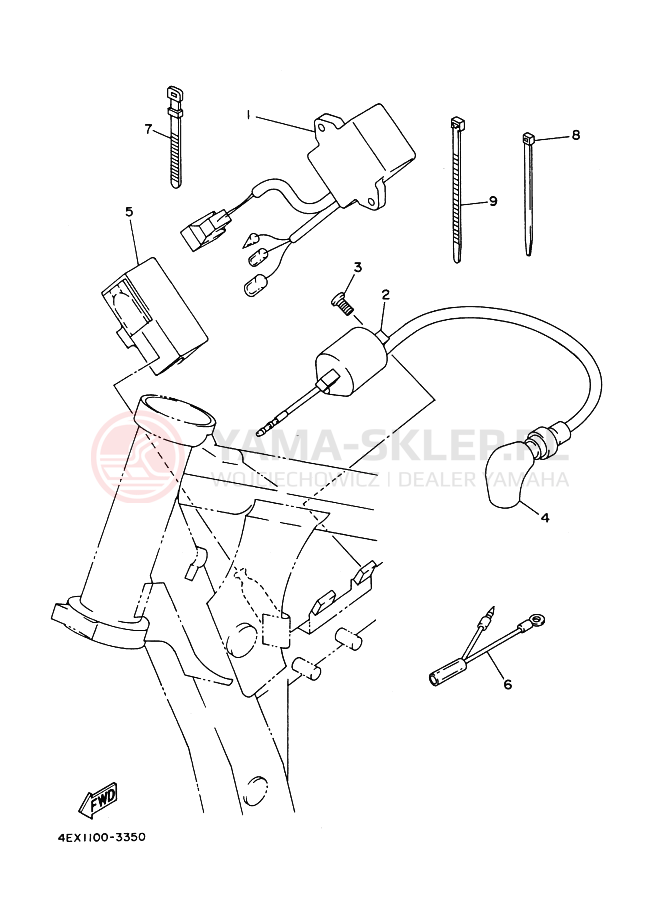

Schemat "układ elektryczny" do Yamaha YZ125

Lp.	nazwa i numer części	cena
1	CDI UNIT ASY 4EX-85540-00-00 4EX855400000 4EX-85540-00-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png niedostępny	415.27 zł 373.74 złnajniższa cena: 373.74 zł 373.74
2	IGNITION COIL ASY 3SR-82310-10-00 3SR823101000 3SR-82310-10-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	512.41 zł 461.17 złnajniższa cena: 461.17 zł 461.17
3	BOLT,SOCKET 91311-06016-00 => 91314-06016-00 913110601600 91311-06016 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 24-48H (1 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
3	BOLT,SOCKET 91314-06016-00 913140601600 91314-06016-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 24-48H (1 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
4	PLUG CAP ASSY 81E-82370-20-00 => 8DG-82370-00-00 81E823702000 81E-82370-20 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	91.70 zł 82.53 złnajniższa cena: 82.53 zł 82.53
4	PLUG CAP ASSY 8DG-82370-00-00 8DG823700000 8DG-82370-00-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	91.70 zł 82.53 złnajniższa cena: 82.53 zł 82.53
5	BAND 4EX-85546-00-00 4EX855460000 4EX-85546-00-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	218.85 zł 196.97 złnajniższa cena: 196.97 zł 196.97
6	WIRE, EARTH LEAD 5X1-82519-01-00 5X1825190100 5X1-82519-01-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	38.59 zł 34.73 złnajniższa cena: 34.73 zł 34.73
7	BAND,SWITCH CORD 25G-83936-01-00 25G839360100 25G-83936-01-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
8	CLAMP 12R-82591-00-00 12R825910000 12R-82591-00-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
9	BAND 1UA-82591-00-00 1UA825910000 1UA-82591-00-00 https://yama-sklep.pl/image/scheme/2451d4e62899d25a4b7eedd933445cc64a344558313130302d33333530.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
