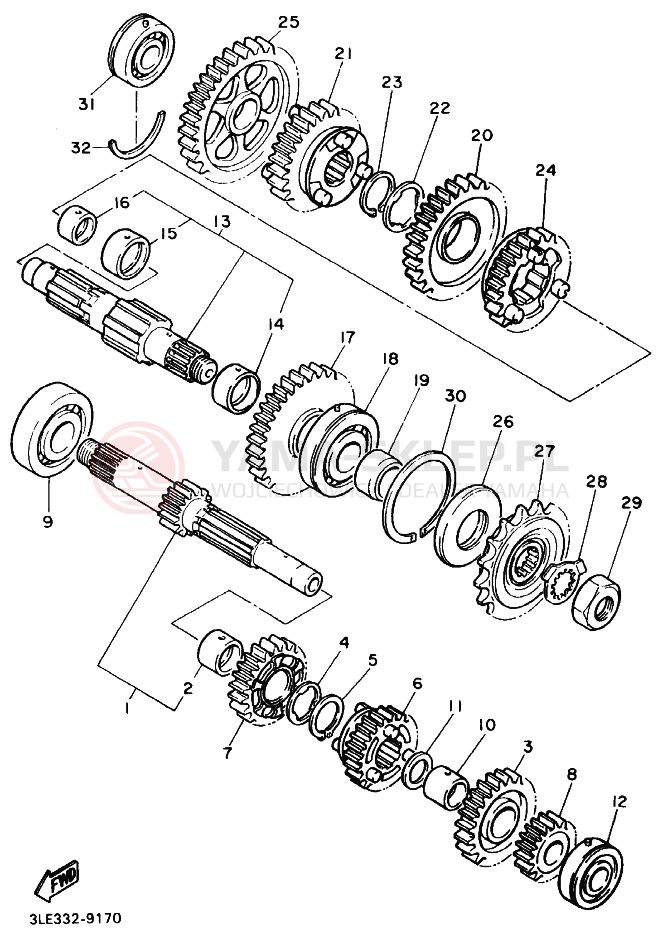

Schemat "Skrzynia biegów " do Yamaha GTS1000

Lp.	nazwa i numer części	cena
1	MAIN AXLE ASY (14T) 2GH-W1741-00-00 2GHW17410000 2GH-W1741-00-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	952.54 zł 857.29 złnajniższa cena: 857.29 zł 857.29
2	COLLAR 90387-253M6-00 90387253M600 90387-253M6-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	232.51 zł 209.26 złnajniższa cena: 209.26 zł 209.26
3	GEAR,5TH PINION (27T) 2GH-17151-00-00 2GH171510000 2GH-17151-00-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	601.65 zł 541.49 złnajniższa cena: 541.49 zł 541.49
4	WASHER,SPEC'L SHAPE 90209-22191-00 902092219100 90209-22191-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
5	CIRCLIP,OUTER 93440-25084-00 934402508400 93440-25084-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	17.71 zł 15.94 złnajniższa cena: 15.94 zł 15.94
6	GEAR, 3RD PINION 2GH-17131-00-00 2GH171310000 2GH-17131-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	655.71 zł 590.14 złnajniższa cena: 590.14 zł 590.14
7	GEAR,4TH PINION (23T) 2GH-17141-00-00 2GH171410000 2GH-17141-00-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	467.04 zł 420.34 złnajniższa cena: 420.34 zł 420.34
8	GEAR,2ND PINION (18T) 2GH-17121-00-00 2GH171210000 2GH-17121-00-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	467.04 zł 420.34 złnajniższa cena: 420.34 zł 420.34
9	BEARING 93306-30525-00 933063052500 93306-30525-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	136.67 zł 123.00 złnajniższa cena: 123.00 zł 123
10	COLLAR 90387-203M7-00 90387203M700 90387-203M7-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	129.65 zł 116.69 złnajniższa cena: 116.69 zł 116.69
11	WASHER,PLATE 90201-200K3-00 90201200K300 90201-200K3-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	33.23 zł 29.91 złnajniższa cena: 29.91 zł 29.91
12	BEARING 93306-20455-00 933062045500 93306-20455-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	265.05 zł 238.55 złnajniższa cena: 238.55 zł 238.55
13	DRIVE AXLE ASSY 3GM-W1742-00-00 3GMW17420000 3GM-W1742-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	1376.73 zł 1239.06 złnajniższa cena: 1239.06 zł 1239.06
14	.COLLAR 90387-27117-00 903872711700 90387-27117 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni
15	.COLLAR 90387-28118-00 903872811800 90387-28118 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni
16	.COLLAR 90387-21119-00 903872111900 90387-21119 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni
17	GEAR,2ND WHEEL (32T) 3GM-17221-00-00 3GM172210000 3GM-17221-00-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	622.31 zł 560.08 złnajniższa cena: 560.08 zł 560.08
18	BEARING 93305-30501-00 933053050100 93305-30501-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	518.19 zł 466.37 złnajniższa cena: 466.37 zł 466.37
19	COLLAR 90387-255V9-00 90387255V900 90387-255V9-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	164.88 zł 148.39 złnajniższa cena: 148.39 zł 148.39
20	GEAR, 3RD WHEEL 3GM-17231-00-00 3GM172310000 3GM-17231-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	467.04 zł 420.34 złnajniższa cena: 420.34 zł 420.34
21	GEAR, 4TH WHEEL 3GM-17241-00-00 3GM172410000 3GM-17241-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	675.85 zł 608.27 złnajniższa cena: 608.27 zł 608.27
22	WASHER,SPEC'L SHAP 90209-25196-00 902092519600 90209-25196-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	26.36 zł 23.72 złnajniższa cena: 23.72 zł 23.72
23	CIRCLIP,OUTER 93440-28062-00 934402806200 93440-28062-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	25.85 zł 23.27 złnajniższa cena: 23.27 zł 23.27
24	GEAR ,5TH WHEEL (28T) 3GM-17251-00-00 3GM172510000 3GM-17251-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	655.71 zł 590.14 złnajniższa cena: 590.14 zł 590.14
25	GEAR, 1ST WHEEL 2GH-17211-01-00 2GH172110100 2GH-17211-01 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	467.04 zł 420.34 złnajniższa cena: 420.34 zł 420.34
26	OIL SEAL,SD-TYPE 93102-35423-00 931023542300 93102-35423-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	53.17 zł 47.85 złnajniższa cena: 47.85 zł 47.85
27	SPROCKET,DRIVE 2GH-17460-11-00 2GH174601100 2GH-17460-11-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	244.52 zł 220.07 złnajniższa cena: 220.07 zł 220.07
28	WASHER, LOCK 90215-21290-00 902152129000 90215-21290-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	47.48 zł 42.73 złnajniższa cena: 42.73 zł 42.73
28	WASHER, LOCK 90215-21022-00 => 90215-21290-00 902152102200 90215-21022 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	47.48 zł 42.73 złnajniższa cena: 42.73 zł 42.73
29	NUT,SPEC'L SHAPE 90179-18020-00 901791802000 90179-18020-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 24-48H (2 szt.)	50.45 zł 45.41 złnajniższa cena: 45.41 zł 45.41
30	CIRCLIP 1 278-17424-01-00 278174240100 278-17424-01-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	42.56 zł 38.30 złnajniższa cena: 38.30 zł 38.3
31	BEARING 93306-20455-00 933062045500 93306-20455-00 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni	265.05 zł 238.55 złnajniższa cena: 238.55 zł 238.55
32	CIRCLIP 93440-45114-00 934404511400 93440-45114 https://yama-sklep.pl/image/scheme/22da4c7d08875cb2c12c84f89f5a7dfb334c453333322d39313730.png wysyłamy w 3-7 dni
