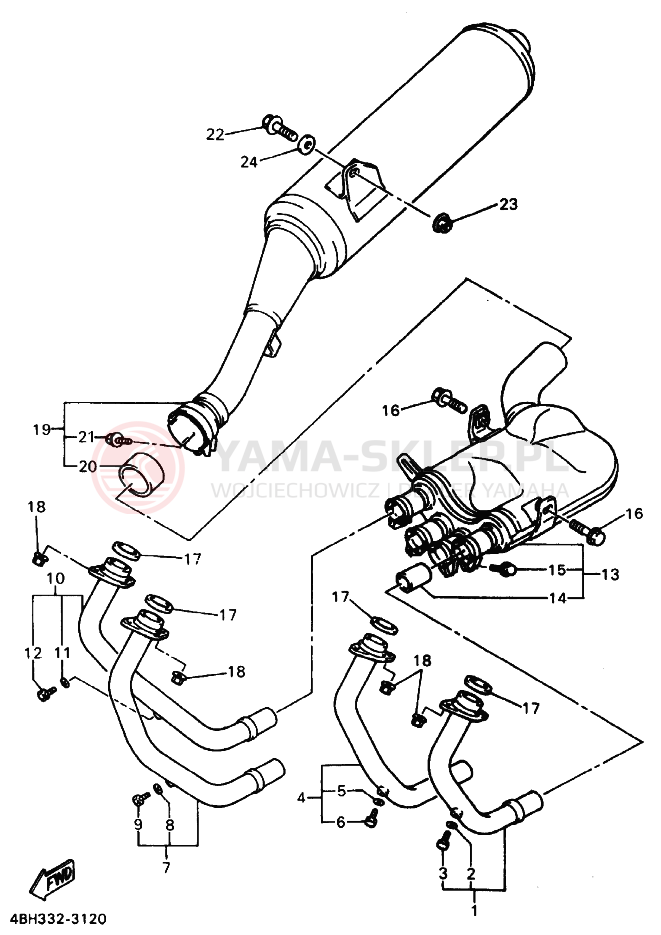

Schemat "Wydech końcowy" do Yamaha GTS1000

Lp.	nazwa i numer części	cena
1	EXHAUST PIPE ASY L 4BH-14610-00-00 4BH146100000 4BH-14610-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	617.05 zł 555.35 złnajniższa cena: 555.35 zł 555.35
2	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
2	WASHER, PLATE (6TA) 92906-06600-00 => 92907-06600-00 929060660000 92906-06600 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
3	.BOLT 90101-16576-00 901011657600 90101-16576 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni
4	EXHAUST PIPE ASY R 4BH-14620-00-00 4BH146200000 4BH-14620-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	617.05 zł 555.35 złnajniższa cena: 555.35 zł 555.35
5	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	WASHER, PLATE (6TA) 92906-06600-00 => 92907-06600-00 929060660000 92906-06600 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
7	EXHAUST PIPE ASY 4BH-14630-00-00 4BH146300000 4BH-14630-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	618.38 zł 556.54 złnajniższa cena: 556.54 zł 556.54
8	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	WASHER, PLATE (6TA) 92906-06600-00 => 92907-06600-00 929060660000 92906-06600 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
10	EXHAUST PIPE ASY 4BH-14650-00-00 4BH146500000 4BH-14650-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	618.38 zł 556.54 złnajniższa cena: 556.54 zł 556.54
11	WASHER, PLATE (6TA) 92906-06600-00 => 92907-06600-00 929060660000 92906-06600 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
11	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
12	BOLT 90101-06576-00 901010657600 90101-06576-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
13	CHAMBER ASSY 4BH-14730-01-00 4BH147300100 4BH-14730-01-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	2784.33 zł 2505.90 złnajniższa cena: 2505.90 zł 2505.9
13	CHAMBER ASSY 4BH-14730-00-00 => 4BH-14730-01-00 4BH147300000 4BH-14730-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	2784.33 zł 2505.90 złnajniższa cena: 2505.90 zł 2505.9
14	GASKET,MUFFLER 4BH-14714-00-00 4BH147140000 4BH-14714-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	143.21 zł 128.89 złnajniższa cena: 128.89 zł 128.89
15	BOLT,FLANGE (2UJ) 95023-08020-00 => 95024-08020-00 950230802000 95023-08020 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
15	BOLT,FLANGE (2UJ) 95024-08020-00 950240802000 95024-08020-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
16	BOLT,FLANGE 95811-08035-00 => 95817-08035-00 958110803500 95811-08035 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
16	BOLT,FLANGE 95817-08035-00 958170803500 95817-08035-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
17	GASKET,EXST PIPE 3YF-14613-01-00 3YF146130100 3YF-14613-01-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (9 szt.)	59.42 zł 53.48 złnajniższa cena: 53.48 zł 53.48
18	NUT,SPEC'L SHAPE 90179-08410-00 901790841000 90179-08410-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (ponad 10 szt.)	20.96 zł 18.86 złnajniższa cena: 18.86 zł 18.86
19	MUFFLER ASY L 4BH-14710-00-00 4BH147100000 4BH-14710-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	3028.99 zł 2726.09 złnajniższa cena: 2726.09 zł 2726.09
20	GASKET,SILENCER 3HE-14755-00-00 3HE147550000 3HE-14755-00-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	195.72 zł 176.15 złnajniższa cena: 176.15 zł 176.15
21	BOLT, FLANGE 95821-08025-00 958210802500 95821-08025 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
22	BOLT,WASHER BASED 90105-10778-00 901051077800 90105-10778-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
22	BOLT,WASHER BASED 90105-10316-00 => 90105-10778-00 901051031600 90105-10316 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
23	NUT, FLANGE 95701-10500-00 => 95704-10500-00 957011050000 95701-10500 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (5 szt.)	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
23	NUT, FLANGE 95704-10500-00 957041050000 95704-10500-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 24-48H (5 szt.)	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
24	WASHER,PLATE 90201-10669-00 902011066900 90201-10669-00 https://yama-sklep.pl/image/scheme/22394b6ef4ba2f1ba36c0f24956597c43442483333322d33313230.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
