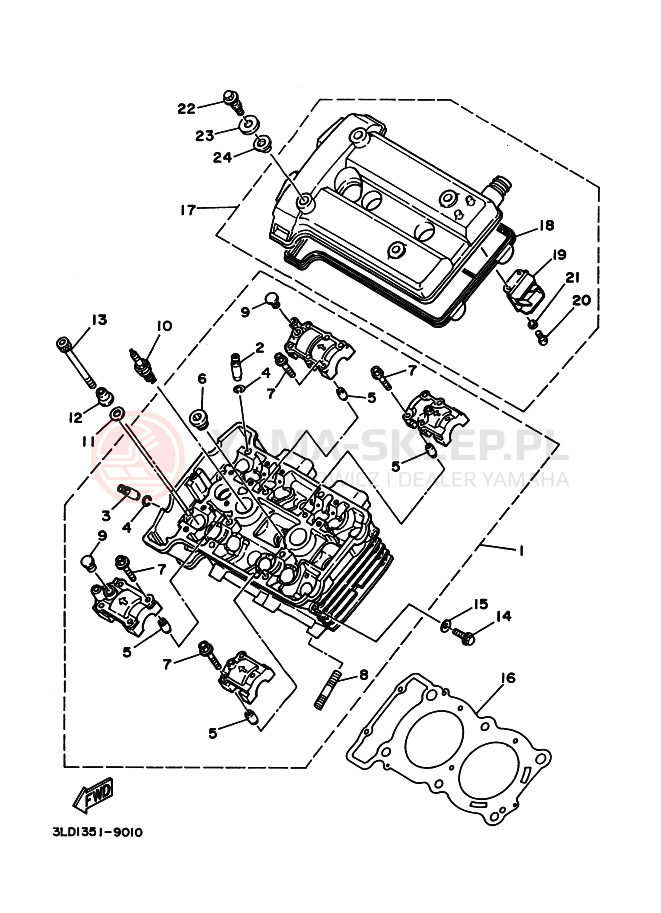

Schemat "głowica" do Yamaha XTZ750 SUPERTENERE

Lp.	nazwa i numer części	cena
1	CYLINDER HEAD ASSY 3LD-11101-01-00 3LD111010100 3LD-11101-01-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	7869.60 zł 7082.64 złnajniższa cena: 7082.64 zł 7082.64
2	GDE,INTK VLV 1 O/S 3LD-11133-10-00 3LD111331000 3LD-11133-10-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	211.58 zł 190.42 złnajniższa cena: 190.42 zł 190.42
3	GDE,EXST VLV 1 O/S 3LD-11134-10-00 3LD111341000 3LD-11134-10-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	330.71 zł 297.64 złnajniższa cena: 297.64 zł 297.64
4	CIRCLIP,OUTER 93440-10109-00 934401010900 93440-10109-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
5	PIN, DOWEL 99510-08016-00 => 91808-16023-00 995100801600 99510-08016 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
6	PLUG,STRAIGHT SCRW 90340-18101-00 903401810100 90340-18101-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	59.02 zł 53.12 złnajniższa cena: 53.12 zł 53.12
7	BOLT,WASHER BASED 90105-06153-00 901050615300 90105-06153-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
8	BOLT,STUD 90116-08321-00 => 90116-08394-00 901160832100 90116-08321 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (4 szt.)	35.42 zł 31.88 złnajniższa cena: 31.88 zł 31.88
9	PLUG,SPEC'L SHAPE 90338-10150-00 903381015000 90338-10150-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
10	PLUG, SPARK (NGK DPR8EA-9) 94701-00241-00 947010024100 947-01002-41-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (7 szt.)	21.01 zł 18.91 złnajniższa cena: 18.91 zł 18.91
11	WASHER,PLATE 90201-103M4-00 90201103M400 90201-103M4-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	21.72 zł 19.55 złnajniższa cena: 19.55 zł 19.55
12	NUT 90179-10414-00 => 90179-10026-00 901791041400 90179-10414-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	51.68 zł 46.51 złnajniższa cena: 46.51 zł 46.51
13	BOLT,SOCKET HEAD 91316-06150-00 => 91317-06150-00 913160615000 91316-06150 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	58.08 zł 52.27 złnajniższa cena: 52.27 zł 52.27
13	BOLT,SOCKET HEAD 91317-06150-00 913170615000 91317-06150-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	58.08 zł 52.27 złnajniższa cena: 52.27 zł 52.27
14	BOLT, SMALL FLANGE 95026-08012-00 => 95027-08012-00 950260801200 95026-08012 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	7.17 zł 6.45 złnajniższa cena: 6.45 zł 6.45
15	GASKET 90430-08143-00 904300814300 90430-08143-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (5 szt.)	9.86 zł 8.87 złnajniższa cena: 8.87 zł 8.87
16	GASKET, CYLINDER HEAD 1 3LD-11181-00-00 3LD111810000 3LD-11181-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	432.43 zł 389.19 złnajniższa cena: 389.19 zł 389.19
17	COVER ASSY, CYLINDER HEAD 3LD-Y1119-00-00 => 3LD-Y1119-10-00 3LDY11190000 3LD-Y1119-00-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	1176.89 zł 1059.20 złnajniższa cena: 1059.20 zł 1059.2
18	.GASKET, HEAD COVER 1 3LD-11193-00-00 3LD111930000 3LD-11193-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (2 szt.)	212.83 zł 191.55 złnajniższa cena: 191.55 zł 191.55
19	BREATHER ASY 3LD-11160-02-00 3LD111600200 3LD-11160-02-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	161.92 zł 145.73 złnajniższa cena: 145.73 zł 145.73
20	SCREW,PAN HEAD 98501-04006-00 => 98517-04016-00 985010400600 98501-04006 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
21	WASHER,SPRING 92901-04100-00 => 92990-04100-00 929010410000 92901-04100 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
22	BOLT(3TJ) 90109-064F0-00 90109064F000 90109-064F0-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	50.16 zł 45.14 złnajniższa cena: 45.14 zł 45.14
23	WASHER,SPEC'L SHAP 90209-11262-00 902091126200 90209-11262-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 3-7 dni	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
24	RUBBER,MOUNT 1 2GH-1111G-00-00 2GH1111G0000 2GH-1111G-00-00 https://yama-sklep.pl/image/scheme/24f1db5168d8d7d34a0580d0ac75475277334c44313335312d39303130.png wysyłamy w 24-48H (4 szt.)	41.98 zł 37.78 złnajniższa cena: 37.78 zł 37.78
