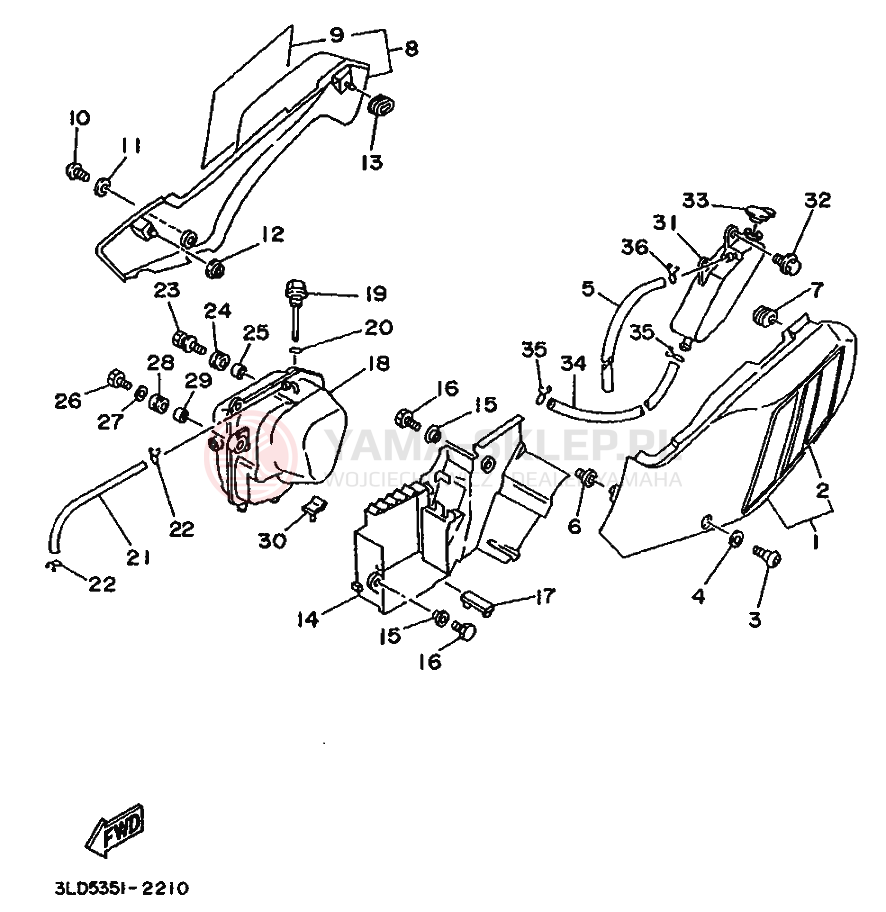

Schemat "Owiewki, pola numer., zb. oleju" do Yamaha XTZ750 SUPERTENERE

Lp.	nazwa i numer części	cena
1	COVER, SIDE 1 3LD-Y2171-K0-7M 3LDY2171K07M 3LD-Y2171-K0-7M https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	843.74 zł 759.37 złnajniższa cena: 759.37 zł 759.37
1	COVER, SIDE 1 3LD-Y2171-J0-EG 3LDY2171J0EG 3LD-Y2171-J0-EG https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	843.74 zł 759.37 złnajniższa cena: 759.37 zł 759.37
1	COVER, SIDE 1 3LD-Y2171-H0-P0 3LDY2171H0P0 3LD-Y2171-H0-P0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	843.74 zł 759.37 złnajniższa cena: 759.37 zł 759.37
2	.GRAPHIC 1 3LD-2173E-00-00 3LD2173E0000 3LD-2173E-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni
2	.GRAPHIC 1 3LD-2173E-D0-00 3LD2173ED000 3LD-2173E-D0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	223.25 zł 200.93 złnajniższa cena: 200.93 zł 200.93
2	.GRAPHIC 1 3LD-2173E-E0-00 3LD2173EE000 3LD-2173E-E0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	223.25 zł 200.93 złnajniższa cena: 200.93 zł 200.93
3	BOLT, LEG SHIELD 3LD-28331-01-00 3LD283310100 3LD-28331-01 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	38.90 zł 35.01 złnajniższa cena: 35.01 zł 35.01
4	WASHER,PLATE 90202-08146-00 902020814600 90202-08146-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
5	HOSE (L730) 90445-090F6-00 90445090F600 90445-090F6-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	60.31 zł 54.28 złnajniższa cena: 54.28 zł 54.28
6	GROMMET 90480-13567-00 904801356700 90480-13567-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (4 szt.)	38.98 zł 35.08 złnajniższa cena: 35.08 zł 35.08
6	GROMMET 90480-13426-00 => 90480-13567-00 904801342600 90480-13426 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (4 szt.)	38.98 zł 35.08 złnajniższa cena: 35.08 zł 35.08
7	GROMMET (41Y) 90480-01401-00 904800140100 90480-01401-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (7 szt.)	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
8	COVER, SIDE 2 3LD-Y2172-F0-7M 3LDY2172F07M 3LD-Y2172-F0-7M https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	930.27 zł 837.24 złnajniższa cena: 837.24 zł 837.24
8	COVER, SIDE 2 3LD-Y2172-C0-P0 3LDY2172C0P0 3LD-Y2172-C0-P0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	930.27 zł 837.24 złnajniższa cena: 837.24 zł 837.24
8	COVER, SIDE 2 3LD-Y2172-E0-EG 3LDY2172E0EG 3LD-Y2172-E0-EG https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	930.27 zł 837.24 złnajniższa cena: 837.24 zł 837.24
9	.GRAPHIC 2 3LD-2173F-E0-00 3LD2173FE000 3LD-2173F-E0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	223.25 zł 200.93 złnajniższa cena: 200.93 zł 200.93
9	.GRAPHIC 2 3LD-2173F-D0-00 3LD2173FD000 3LD-2173F-D0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	223.25 zł 200.93 złnajniższa cena: 200.93 zł 200.93
9	.GRAPHIC 2 3LD-2173F-C0-00 3LD2173FC000 3LD-2173F-C0 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	223.25 zł 200.93 złnajniższa cena: 200.93 zł 200.93
10	BOLT, LEG SHIELD 3LD-28331-01-00 3LD283310100 3LD-28331-01 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	38.90 zł 35.01 złnajniższa cena: 35.01 zł 35.01
11	WASHER,PLATE 90202-08146-00 902020814600 90202-08146-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
12	GROMMET 90480-13426-00 => 90480-13567-00 904801342600 90480-13426 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (4 szt.)	38.98 zł 35.08 złnajniższa cena: 35.08 zł 35.08
12	GROMMET 90480-13567-00 904801356700 90480-13567-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (4 szt.)	38.98 zł 35.08 złnajniższa cena: 35.08 zł 35.08
13	GROMMET (41Y) 90480-01401-00 904800140100 90480-01401-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (7 szt.)	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
14	BOX, BATTERY 3LD-2177G-00-00 3LD2177G0000 3LD-2177G-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	552.69 zł 497.42 złnajniższa cena: 497.42 zł 497.42
15	COLLAR 90387-06500-00 903870650000 90387-06500-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
16	BOLT 97003-06012-00 => 97080-06012-00 970030601200 97003-06012 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
16	BOLT 97080-06012-00 970800601200 97080-06012-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
17	DAMPER,LOCATING 2 364-24182-71-00 364241827100 364-24182-71-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	85.30 zł 76.77 złnajniższa cena: 76.77 zł 76.77
18	OIL TANK ASSY 3LD-21750-01-00 3LD217500100 3LD-21750-01 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	2850.40 zł 2565.36 złnajniższa cena: 2565.36 zł 2565.36
19	GAUGE,LEVEL 1JK-21761-01-00 1JK217610100 1JK-21761-01-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	116.89 zł 105.20 złnajniższa cena: 105.20 zł 105.2
20	O-RING 93210-21190-00 932102119000 93210-21190-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (ponad 10 szt.)	12.87 zł 11.58 złnajniższa cena: 11.58 zł 11.58
21	HOSE 90445-112G6-00 90445112G600 90445-112G6 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	215.89 zł 194.30 złnajniższa cena: 194.30 zł 194.3
22	CLIP 90467-11106-00 904671110600 90467-11106-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (2 szt.)	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
22	CLIP 90467-10008-00 => 90467-11106-00 904671000800 90467-10008-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (2 szt.)	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
23	BOLT,WITH WASHER 90119-06063-00 901190606300 90119-06063-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
24	GROMMET 90480-16233-00 904801623300 90480-16233-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
25	COLLAR 90387-06113-00 903870611300 90387-06113-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	71.12 zł 64.01 złnajniższa cena: 64.01 zł 64.01
25	COLLAR 90387-060A7-00 => 90387-06113-00 90387060A700 90387-060A7-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	71.12 zł 64.01 złnajniższa cena: 64.01 zł 64.01
26	BOLT 97021-06030-00 970210603000 97021-06030 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
27	WASHER, PLATE 90201-06020-00 902010602000 90201-06020-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (2 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
27	WASHER, PLATE 90201-065F3-00 => 90201-06020-00 90201065F300 90201-065F3 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (2 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
28	GROMMET 90480-18354-00 => 90480-18549-00 904801835400 90480-18354 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
28	GROMMET 90480-18549-00 904801854900 90480-18549-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
29	COLLAR 90387-06028-00 903870602800 90387-06028-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
30	DAMPER 3LD-21747-00-00 3LD217470000 3LD-21747-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	45.61 zł 41.05 złnajniższa cena: 41.05 zł 41.05
31	TANK, RECOVERY 3LD-21871-00-00 3LD218710000 3LD-21871-00-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	289.01 zł 260.11 złnajniższa cena: 260.11 zł 260.11
32	BOLT, HEXAGON 97017-06016-00 970170601600 97017-06016-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
32	BOLT, HEXAGON 90119-06056-00 => 97017-06016-00 901190605600 90119-06056 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
33	CAP 10V-21875-00-00 10V218750000 10V-21875-00-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	67.19 zł 60.47 złnajniższa cena: 60.47 zł 60.47
34	HOSE 90445-093F7-00 90445093F700 90445-093F7 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	60.31 zł 54.28 złnajniższa cena: 54.28 zł 54.28
35	CLIP,SCISSOR 90467-08017-00 904670801700 90467-08017-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
36	CLIP,SCISSOR 90467-08017-00 904670801700 90467-08017-00 https://yama-sklep.pl/image/scheme/246146fe9704b5877aa0857ea680e58fa3334c44353335312d32323130.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
