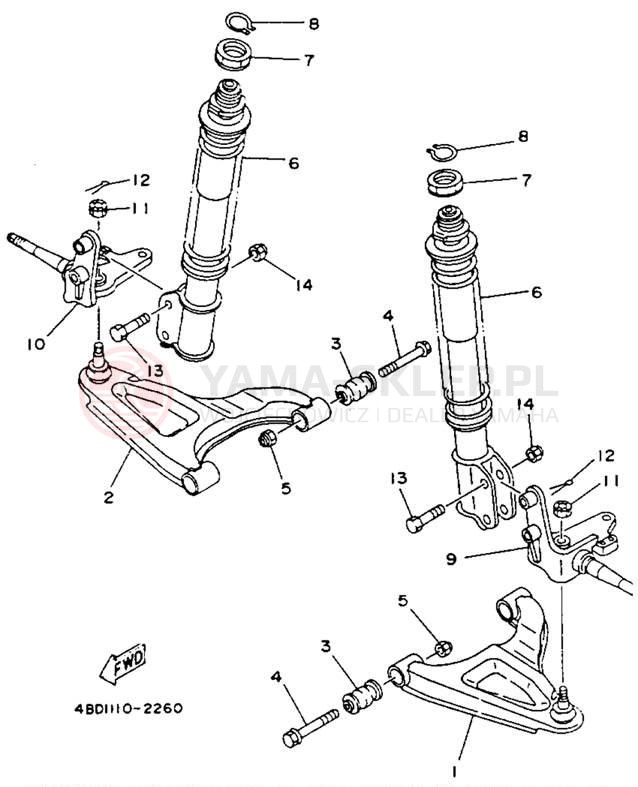

Schemat "Koło przód" do Yamaha TIMBERWOLF 2WD YFB250E

Lp.	nazwa i numer części	cena
1	FRT LWR ARM CMPL L (LEFT) YAMAHA BLACK 4BD-23570-01-00 4BD235700100 4BD-23570-01-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	992.61 zł 992.61
2	FRT LWR ARM CMPL R (RIGHT) YAMAHA BLACK 4BD-23580-01-00 4BD235800100 4BD-23580-01-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	992.61 zł 992.61
3	BUSH 2HR-23526-00-00 2HR235260000 2HR-23526-00-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	84.26 zł 84.26
4	BOLT,WASHER BASED 90105-10788-00 901051078800 90105-10788-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	55.35 zł 55.35
5	NUT,SELF-LOCKING 90185-10060-00 901851006000 90185-10060-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	27.80 zł 27.8
6	SHOCK ABSORBER ASSY YAMAHA BLACK 4BD-23350-10-33 4BD233501033 4BD-23350-10-33 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	1931.27 zł 1931.27
7	NUT 90179-35002-00 901793500200 90179-35002-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	82.68 zł 82.68
8	CIRCLIP,S-TYPE 93410-32075-00 934103207500 93410-32075-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.53 zł 13.53
9	STEERING KNUCKLE L 4BD-23501-00-00 4BD235010000 4BD-23501-00-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	2494.35 zł 2494.35
10	STEERING KNUCKLE R 4BD-23502-00-00 4BD235020000 4BD-23502-00-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	2494.35 zł 2494.35
11	NUT, CASTLE 90171-10001-00 901711000100 90171-10001-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	17.00 zł 17
12	PIN,COTTER 91490-20025-00 914902002500 91490-20025-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	13.05 zł 13.05
13	BOLT 90101-12570-00 901011257000 90101-12570-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	67.19 zł 67.19
14	NUT,U 95617-12100-00 956171210000 95617-12100-00 https://yama-sklep.pl/image/scheme_us/267fcd820b6668970394ad0a84258ba01838333035315f696d672e6a7067.jpg wysyłamy w 3-7 dni	38.90 zł 38.9
