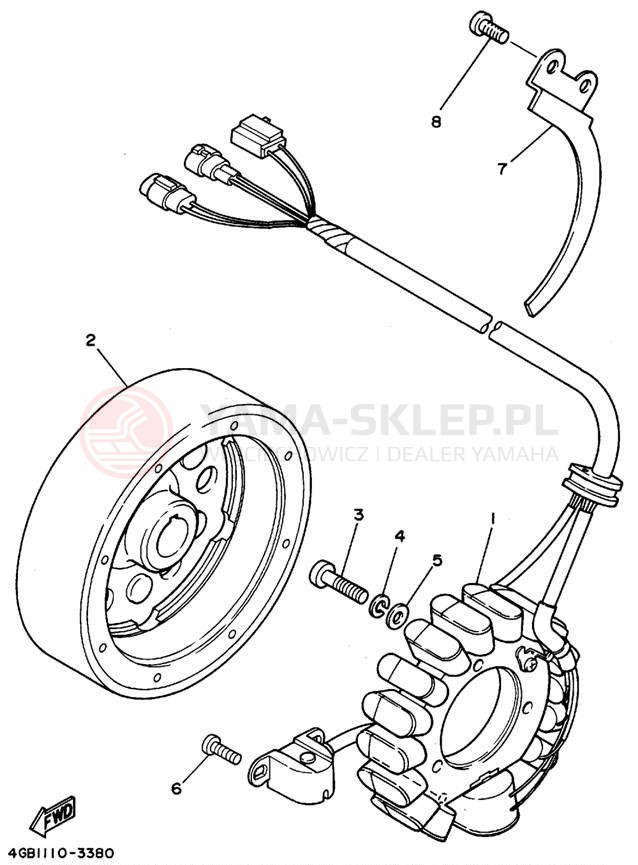

Schemat "prądnica" do Yamaha KODIAK 4WD YFM400FWF_

Lp.	nazwa i numer części	cena
1	STATOR ASSY 3HN-85510-10-00 3HN855101000 3HN-85510-10-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 3-7 dni	2094.84 zł 1885.36 zł najniższa cena: 1885.36 zł 1885.36
2	ROTOR ASSY 3HN-85550-01-00 3HN855500100 3HN-85550-01-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 3-7 dni	3395.28 zł 3055.75 zł najniższa cena: 3055.75 zł 3055.75
3	SCREW, PAN HEAD 97885-06030-00 978850603000 97885-06030-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 3-7 dni	22.40 zł 20.16 zł najniższa cena: 20.16 zł 20.16
4	WASHER 92995-06100-00 929950610000 92995-06100-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
5	WASHER 92990-06600-00 929900660000 92990-06600-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
6	SCREW, PAN 98507-05014-00 985070501400 98507-05014-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
7	STOPPER 1 1UY-81175-01-00 1UY811750100 1UY-81175-01-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 3-7 dni	170.04 zł 153.04 zł najniższa cena: 153.04 zł 153.04
8	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme_us/26586ed08c8f156f8028ef184bdf6eab5138323236395f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
