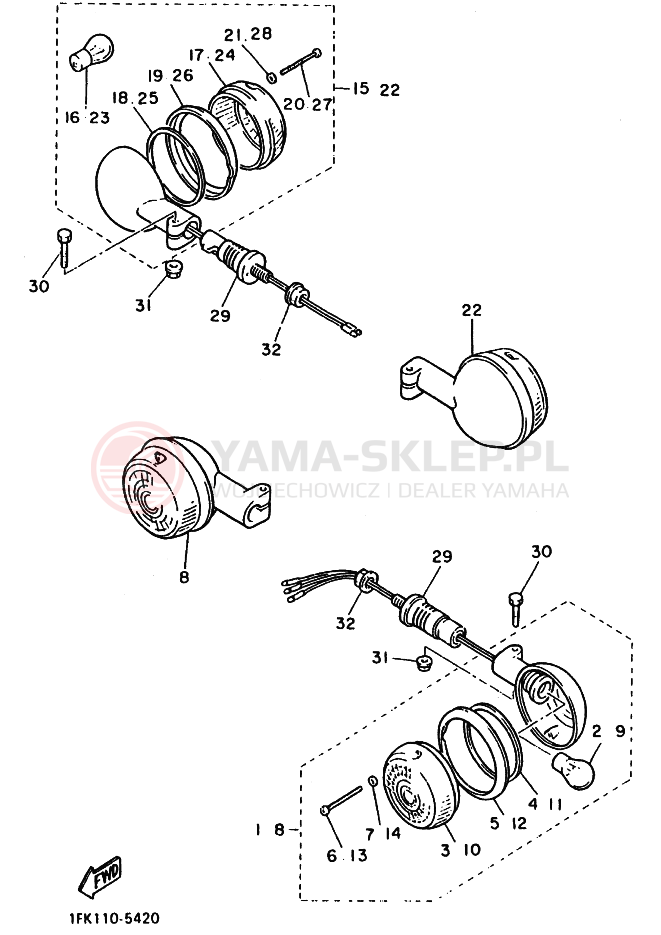

Schemat "kierunkowskazy" do Yamaha VMX12 VMX12F VMAX

Lp.	nazwa i numer części	cena
1	FRONT FLASHER LIGHT ASSY 1 42X-83310-K0-00 42X83310K000 42X-83310-K0 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	193.38 zł 174.04 zł najniższa cena: 174.04 zł 174.04
2	BULB 12V32/3CP (12V-27/8W) 137-84714-61-XX 256-84714-61-00 256847146100 256-84714-61-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	63.89 zł 57.50 zł najniższa cena: 57.50 zł 57.5
3	LENS, FLASHER 42X-83312-09-00 42X833120900 42X-83312-09-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
3	LENS, FLASHER 42X-83312-00-00 => 42X-83312-09-00 42X833120000 42X-83312-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
4	GASKET, FLASHER LENS 42X-83313-00-00 => 1D6-83313-00-00 42X833130000 42X-83313-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
4	GASKET, FLASHER LENS 1D6-83313-00-00 1D6833130000 1D6-83313-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
5	LENS, RIM 42X-83363-00-00 42X833630000 42X-83363-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	95.31 zł 85.78 zł najniższa cena: 85.78 zł 85.78
6	SCREW,SPECIAL 341-83333-70-00 => 57M-83358-00-00 341833337000 341-83333-70 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
6	SCREW,SPECIAL 57M-83358-00-00 57M833580000 57M-83358-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
7	WASHER,SPECIAL 42X-83359-00-00 => 3AA-84327-00-00 42X833590000 42X-83359-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
7	WASHER,SPECIAL 3AA-84327-00-00 3AA843270000 3AA-84327-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
8	FRONT FLASHER LIGHT ASSY 1 42X-83310-K0-00 42X83310K000 42X-83310-K0 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	193.38 zł 174.04 zł najniższa cena: 174.04 zł 174.04
9	BULB 12V32/3CP (12V-27/8W) 137-84714-61-XX 256-84714-61-00 256847146100 256-84714-61-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	63.89 zł 57.50 zł najniższa cena: 57.50 zł 57.5
10	LENS, FLASHER 42X-83312-09-00 42X833120900 42X-83312-09-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
10	LENS, FLASHER 42X-83312-00-00 => 42X-83312-09-00 42X833120000 42X-83312-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
11	GASKET, FLASHER LENS 1D6-83313-00-00 1D6833130000 1D6-83313-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
11	GASKET, FLASHER LENS 42X-83313-00-00 => 1D6-83313-00-00 42X833130000 42X-83313-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
12	LENS, RIM 42X-83363-00-00 42X833630000 42X-83363-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	95.31 zł 85.78 zł najniższa cena: 85.78 zł 85.78
13	SCREW,SPECIAL 341-83333-70-00 => 57M-83358-00-00 341833337000 341-83333-70 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
13	SCREW,SPECIAL 57M-83358-00-00 57M833580000 57M-83358-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
14	WASHER,SPECIAL 42X-83359-00-00 => 3AA-84327-00-00 42X833590000 42X-83359-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
14	WASHER,SPECIAL 3AA-84327-00-00 3AA843270000 3AA-84327-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
15	REAR FLASHER LIGHT A 1AA-83330-K0-00 => 1AA-83330-K9-00 1AA83330K000 1AA-83330-K0 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	276.74 zł 249.07 zł najniższa cena: 249.07 zł 249.07
15	REAR FLASHER LIGHT A 1AA-83330-K9-00 1AA83330K900 1AA-83330-K9-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	276.74 zł 249.07 zł najniższa cena: 249.07 zł 249.07
16	.BULB (12V-27W) 256-83311-70-00 256833117000 256-83311-70 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	37.01 zł 33.31 zł najniższa cena: 33.31 zł 33.31
17	LENS, FLASHER 42X-83312-09-00 42X833120900 42X-83312-09-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
17	LENS, FLASHER 42X-83312-00-00 => 42X-83312-09-00 42X833120000 42X-83312-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
18	GASKET, FLASHER LENS 42X-83313-00-00 => 1D6-83313-00-00 42X833130000 42X-83313-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
18	GASKET, FLASHER LENS 1D6-83313-00-00 1D6833130000 1D6-83313-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
19	LENS, RIM 42X-83363-00-00 42X833630000 42X-83363-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	95.31 zł 85.78 zł najniższa cena: 85.78 zł 85.78
20	SCREW,SPECIAL 57M-83358-00-00 57M833580000 57M-83358-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
20	SCREW,SPECIAL 341-83333-70-00 => 57M-83358-00-00 341833337000 341-83333-70 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
21	WASHER,SPECIAL 3AA-84327-00-00 3AA843270000 3AA-84327-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
21	WASHER,SPECIAL 42X-83359-00-00 => 3AA-84327-00-00 42X833590000 42X-83359-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
22	REAR FLASHER LIGHT A 1AA-83330-K0-00 => 1AA-83330-K9-00 1AA83330K000 1AA-83330-K0 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	276.74 zł 249.07 zł najniższa cena: 249.07 zł 249.07
22	REAR FLASHER LIGHT A 1AA-83330-K9-00 1AA83330K900 1AA-83330-K9-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	276.74 zł 249.07 zł najniższa cena: 249.07 zł 249.07
23	.BULB (12V-27W) 256-83311-70-00 256833117000 256-83311-70 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	37.01 zł 33.31 zł najniższa cena: 33.31 zł 33.31
24	LENS, FLASHER 42X-83312-00-00 => 42X-83312-09-00 42X833120000 42X-83312-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
24	LENS, FLASHER 42X-83312-09-00 42X833120900 42X-83312-09-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	42.74 zł 38.47 zł najniższa cena: 38.47 zł 38.47
25	GASKET, FLASHER LENS 1D6-83313-00-00 1D6833130000 1D6-83313-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
25	GASKET, FLASHER LENS 42X-83313-00-00 => 1D6-83313-00-00 42X833130000 42X-83313-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	7.75 zł 6.98 zł najniższa cena: 6.98 zł 6.98
26	LENS, RIM 42X-83363-00-00 42X833630000 42X-83363-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	95.31 zł 85.78 zł najniższa cena: 85.78 zł 85.78
27	SCREW,SPECIAL 341-83333-70-00 => 57M-83358-00-00 341833337000 341-83333-70 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
27	SCREW,SPECIAL 57M-83358-00-00 57M833580000 57M-83358-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
28	WASHER,SPECIAL 42X-83359-00-00 => 3AA-84327-00-00 42X833590000 42X-83359-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
28	WASHER,SPECIAL 3AA-84327-00-00 3AA843270000 3AA-84327-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (2 szt.)	4.43 zł 3.99 zł najniższa cena: 3.99 zł 3.99
29	STAY,FLASHER 1 1AA-83318-00-00 1AA833180000 1AA-83318-00-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	259.11 zł 233.20 zł najniższa cena: 233.20 zł 233.2
30	BOLT 90101-06760-00 901010676000 90101-06760 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	6.57 zł 5.91 zł najniższa cena: 5.91 zł 5.91
31	NUT, FLANGE 95701-06500-00 => 95780-06500-00 957010650000 95701-06500-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (4 szt.)	7.96 zł 7.16 zł najniższa cena: 7.16 zł 7.16
31	NUT, FLANGE 95780-06500-00 957800650000 95780-06500-00 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 24-48H (4 szt.)	7.96 zł 7.16 zł najniższa cena: 7.16 zł 7.16
32	NUT, FLANGE 95701-12500-00 957011250000 95701-12500 https://yama-sklep.pl/image/scheme/2219c6e8b5f3f93bf04de186a76cf2f131464b3131302d35343230.png wysyłamy w 3-7 dni	37.64 zł 33.88 zł najniższa cena: 33.88 zł 33.88
