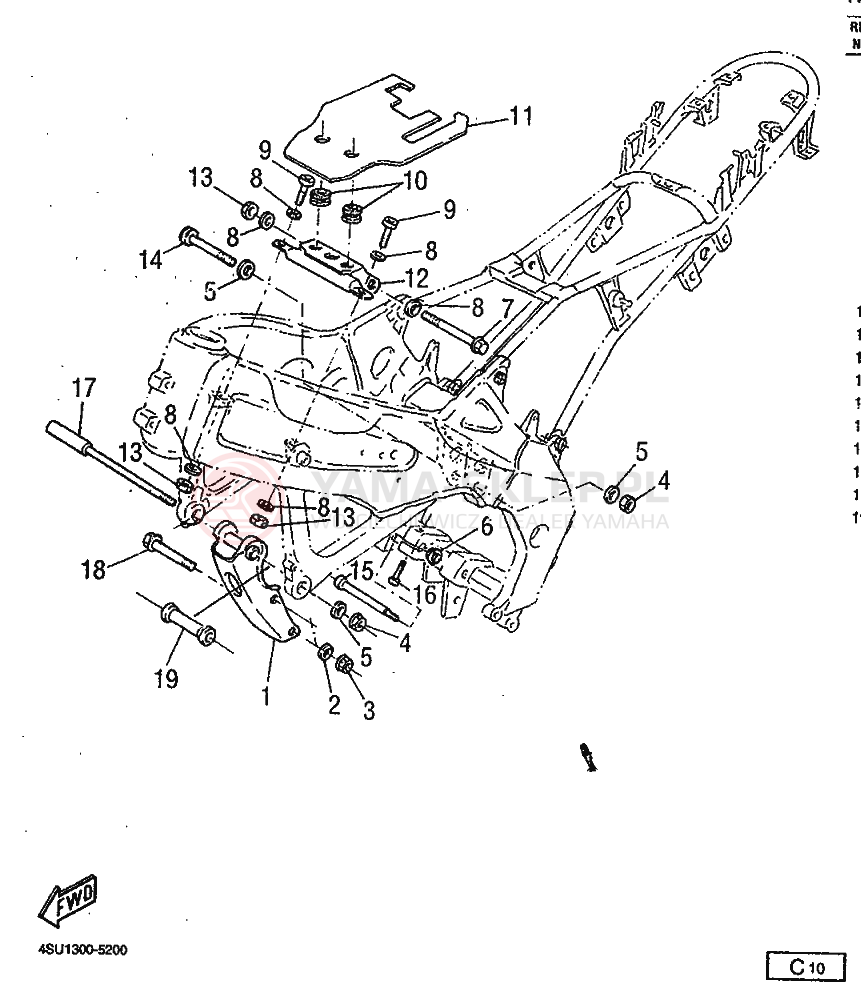

Schemat "MOCOWANIE SILNIKA" do Yamaha SRZ660

Lp.	nazwa i numer części	cena
1	STAY, ENGINE 3 4SU-F1316-00-3H 4SUF1316003H 4SU-F1316-00-3H https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	375.43 zł 337.89 złnajniższa cena: 337.89 zł 337.89
2	WASHER 9290L-10200-00 9290L1020000 9290L-10200 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
3	NUT,SELF-LOCKING 90185-10060-00 901851006000 90185-10060-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
4	NUT,SELF-LOCKING 90185-10060-00 901851006000 90185-10060-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
5	WASHER 9290L-10200-00 9290L1020000 9290L-10200 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
6	BOSS, ENGINE MOUNT 4SU-F142A-00-00 4SUF142A0000 4SU-F142A-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	23.80 zł 21.42 złnajniższa cena: 21.42 zł 21.42
7	BOLT 9131L-10100-00 9131L1010000 9131L-10100 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	47.27 zł 42.54 złnajniższa cena: 42.54 zł 42.54
8	WASHER 9290L-10200-00 9290L1020000 9290L-10200 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
9	BOLT 9131L-10035-00 9131L1003500 9131L-10035 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	23.80 zł 21.42 złnajniższa cena: 21.42 zł 21.42
10	GROMMET 90480-15363-00 904801536300 90480-15363-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 24-48H (2 szt.)	25.85 zł 23.27 złnajniższa cena: 23.27 zł 23.27
11	PANEL 1 4SU-F172A-00-00 4SUF172A0000 4SU-F172A-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	87.01 zł 78.31 złnajniższa cena: 78.31 zł 78.31
12	STAY, ENGINE 2 4SU-F1315-00-00 4SUF13150000 4SU-F1315-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	231.01 zł 207.91 złnajniższa cena: 207.91 zł 207.91
13	NUT,SELF-LOCKING 90185-10060-00 901851006000 90185-10060-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
14	BOLT 9131L-10100-00 9131L1010000 9131L-10100 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	47.27 zł 42.54 złnajniższa cena: 42.54 zł 42.54
15	BOLT, ENGINE MOUNTING 2 4SU-F1482-00-00 4SUF14820000 4SU-F1482-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	613.88 zł 552.49 złnajniższa cena: 552.49 zł 552.49
16	BOLT 9131L-06025-00 9131L0602500 9131L-06025-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 24-48H (8 szt.)	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
17	BOLT, ENGINE MOUNTING 1 4SU-F1481-00-00 4SUF14810000 4SU-F1481-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	633.23 zł 569.91 złnajniższa cena: 569.91 zł 569.91
18	BOLT, WASHER BASED 90105-10858-00 901051085800 90105-10858 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	20.50 zł 18.45 złnajniższa cena: 18.45 zł 18.45
19	BOSS, ENGINE MOUNT 4SU-F1464-00-00 4SUF14640000 4SU-F1464-00 https://yama-sklep.pl/image/scheme/2412abf7e5dac56bbb0782afe6f88b11b7345355313330302d35323030.png wysyłamy w 3-7 dni	100.09 zł 90.08 złnajniższa cena: 90.08 zł 90.08
