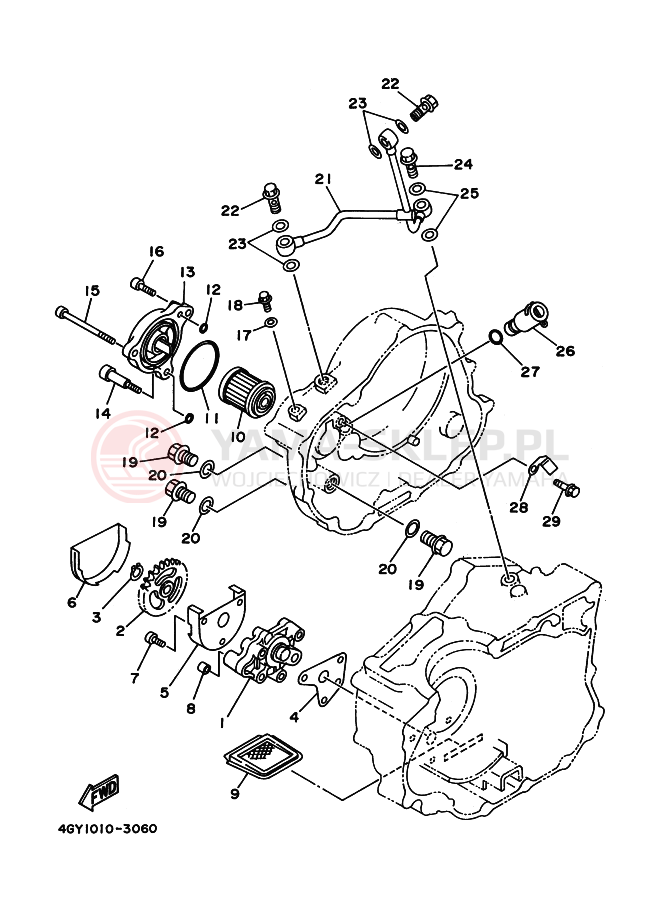

Schemat "Pompa olejowa" do Yamaha TT250R

Lp.	nazwa i numer części	cena
1	OIL PUMP ASSY 4GY-13300-00-00 4GY133000000 4GY-13300-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	1655.25 zł 1489.73 zł najniższa cena: 1489.73 zł 1489.73
2	GEAR, PUMP DRIVEN 4GY-13326-00-00 4GY133260000 4GY-13326-00-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	658.94 zł 593.05 zł najniższa cena: 593.05 zł 593.05
3	CIRCLIP 99009-11400-00 990091140000 99009-11400-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (2 szt.)	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
4	GASKET, PUMP COVER 4GY-13329-00-00 4GY133290000 4GY-13329-00-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	8.97 zł 8.07 zł najniższa cena: 8.07 zł 8.07
7	SCREW, PAN HEAD 98507-06035-00 985070603500 98507-06035-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
8	GASKET 90430-06156-00 904300615600 90430-06156-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (1 szt.)	19.08 zł 17.17 zł najniższa cena: 17.17 zł 17.17
9	STRAINER, OIL 22F-13411-00-00 22F134110000 22F-13411-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	146.39 zł 131.75 zł najniższa cena: 131.75 zł 131.75
10	ELEMENT ASSY,OIL CLE 1UY-13440-02-00 1UY134400200 1UY-13440-02-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	75.46 zł 67.91 zł najniższa cena: 67.91 zł 67.91
11	O-RING 93210-54175-00 932105417500 93210-54175-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png niedostępny	29.41 zł 26.47 zł najniższa cena: 26.47 zł 26.47
12	O-RING INCL. IN BOTTOM END GASKET KIT 93210-07135-00 932100713500 93210-07135-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (ponad 10 szt.)	9.86 zł 8.87 zł najniższa cena: 8.87 zł 8.87
13	COVER, OIL ELEMENT 4GY-13447-00-00 4GY134470000 4GY-13447-00-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	691.14 zł 622.03 zł najniższa cena: 622.03 zł 622.03
14	BOLT 90109-06419-00 901090641900 90109-06419-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (2 szt.)	30.02 zł 27.02 zł najniższa cena: 27.02 zł 27.02
15	BOLT, SOCKET 91317-06070-00 913170607000 91317-06070-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	25.58 zł 23.02 zł najniższa cena: 23.02 zł 23.02
16	BOLT (4FL) 91317-06020-00 913170602000 91317-06020-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (3 szt.)	10.32 zł 9.29 zł najniższa cena: 9.29 zł 9.29
17	GASKET 90430-06014-00 904300601400 90430-06014-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (7 szt.)	9.31 zł 8.38 zł najniższa cena: 8.38 zł 8.38
18	SCREW, TAPPING 90153-06045-00 901530604500 90153-06045 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (4 szt.)	19.70 zł 17.73 zł najniższa cena: 17.73 zł 17.73
19	PLUG, STRAIGHT SCREW 90340-12065-00 903401206500 90340-12065 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	16.49 zł 14.84 zł najniższa cena: 14.84 zł 14.84
20	GASKET 90430-12213-00 904301221300 90430-12213-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (7 szt.)	20.32 zł 18.29 zł najniższa cena: 18.29 zł 18.29
21	PIPE, DELIVERY 1 4GY-13161-00-00 4GY131610000 4GY-13161-00-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	1099.63 zł 989.67 zł najniższa cena: 989.67 zł 989.67
22	BOLT,UNION(3GM) 90401-10096-00 => 90401-10159-00 904011009600 90401-10096 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (1 szt.)	55.15 zł 49.64 zł najniższa cena: 49.64 zł 49.64
23	GASKET 90430-10171-00 904301017100 90430-10171-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (ponad 10 szt.)	18.99 zł 17.09 zł najniższa cena: 17.09 zł 17.09
24	BOLT,UNION 90401-08133-00 904010813300 90401-08133-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (2 szt.)	34.94 zł 31.45 zł najniższa cena: 31.45 zł 31.45
25	WASHER,PLATE 90201-08087-00 902010808700 90201-08087-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (3 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
26	RELIEF VALVE ASSY 4GY-13490-00-00 4GY134900000 4GY-13490-00-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	304.12 zł 273.71 zł najniższa cena: 273.71 zł 273.71
27	O-RING 93210-10096-00 932101009600 93210-10096-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (6 szt.)	14.12 zł 12.71 zł najniższa cena: 12.71 zł 12.71
28	STAY 4GY-13151-00-00 4GY131510000 4GY-13151-00-00 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 3-7 dni	35.63 zł 32.07 zł najniższa cena: 32.07 zł 32.07
29	BOLT,FLANGE (4MY) 90105-06553-00 => 95027-06012-00 901050655300 90105-06553 https://yama-sklep.pl/image/scheme/24a010feb47e0ee93ccc75bb9fdd4ee088344759313031302d33303630.png wysyłamy w 24-48H (7 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
